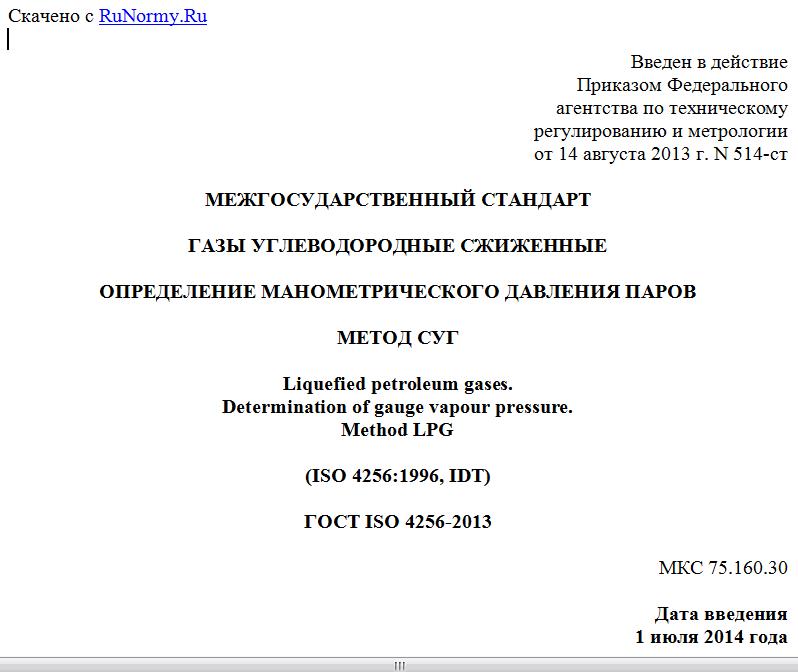

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2013 г. N 514-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ
ОПРЕДЕЛЕНИЕ МАНОМЕТРИЧЕСКОГО ДАВЛЕНИЯ ПАРОВ
МЕТОД СУГ
Liquefied petroleum gases.
Determination of gauge vapour pressure.
Method LPG
(ISO 4256:1996, IDT)
ГОСТ ISO 4256-2013
МКС 75.160.30
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 7 июня 2013 г. N 43-2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен международному стандарту ISO 4256:1996 Liquefied petroleum gases - Determination of gauge vapour pressure - Method LPG (Сжиженные углеводородные газы. Определение манометрического давления паров. Метод СУГ).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 28 "Нефтепродукты и смазочные материалы" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, международные стандарты, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении Д.А.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2013 г. N 514-ст межгосударственный стандарт ГОСТ ISO 4256-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Предупреждение - В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за разработку соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения избыточного давления паров сжиженных углеводородных газов (см. раздел 3) при температуре от 35 °C до 70 °C.
Примечания
1 Информация о давлении паров сжиженных углеводородных газов необходима при выборе конструкции резервуаров для хранения, контейнеров для транспортирования и оборудования для утилизации сжиженных углеводородных газов для обеспечения безопасности при работе с продуктом и гарантии, что максимальное расчетное рабочее давление не будет превышено при эксплуатации.
2 Давление паров сжиженных углеводородных газов является косвенной мерой поддержания минимальной температуры, при которой можно ожидать начала испарения. Оно также может рассматриваться как косвенный показатель присутствия самого летучего компонента в продукте.
2 Нормативные ссылки
2.1 Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа:
ISO 3007:1999 Petroleum products and crude petroleum - Determination of vapour pressure - Reid method (Нефтепродукты и сырая нефть. Определение упругости паров. Метод Рейда)
ISO 4257:2001 Liquefied petroleum gases - Method of sampling (Сжиженные углеводородные газы. Метод отбора проб)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 давление паров (vapour pressure): Давление, оказываемое парами жидкости, находящимися в равновесном состоянии с этой жидкостью.
В настоящем стандарте термин "давление паров" означает манометрическое давление паров, которое равно разности между абсолютным давлением паров и атмосферным давлением.
3.2 сжиженный углеводородный газ; СУГ [liquefied petroleum gas (LPG)]: Углеводородный газ, который можно хранить и/или транспортировать в жидком состоянии при умеренном давлении и температуре окружающей среды. Он состоит в основном из фракций предельных или непредельных углеводородов C3 и C4 или их смесей, в которых содержание углеводородов с точкой кипения выше 0 °C составляет не более 5% объема жидкости и давление насыщенных паров при температуре 40 °C - не более 1600 кПа.
4 Сущность метода
Испытательный аппарат, оснащенный манометром, продувают испытуемым газом, затем полностью заполняют аликвотой испытуемой пробы. Заданный объем жидкости удаляют из аппарата и погружают аппарат в водяную баню, поддерживаемую при температуре испытания. Регистрируют наблюдаемое манометрическое давление с учетом поправки на погрешность манометра и окружающее атмосферное давление.
5 Аппаратура
5.1 Аппарат для измерения давления паров (рисунок 1), состоящий из двух камер - верхней и нижней, соответствующих требованиям 5.1.1 - 5.1.5. При использовании в настоящем методе верхней камеры и нижней камеры 20%, требования к которым установлены в ISO 3007, взаимозаменяемых с предусмотренными настоящим стандартом камерами, перед испытанием сжиженных углеводородных газов аппарат в сборе подвергают гидростатическому испытанию (7.3).
Объемные соотношения камер определяют в соответствии с ISO 3007 (приложение A).
1 - манометр; 2 - проходной кран; 3 - соединение
манометра; 4 - вентиль для продувки; 5 - соединение
вентиля для продувки; 6 - нижняя камера;
7 - впускной вентиль; 8 - верхняя камера
Рисунок 1 - Аппарат для определения давления паров СУГ
5.1.1 Верхняя камера
Цилиндрический сосуд внутренним диаметром (51 +/- 3) мм и длиной (254 +/- 3) мм, со слегка закругленной с обоих концов внутренней поверхностью для обеспечения полного стока жидкости с любого конца при вертикальном положении. С одного конца сосуда устанавливают переходник с резьбовыми соединениями для манометра вентиля для продувки в сборе. Другой конец сосуда должен иметь отверстие диаметром приблизительно 13 мм для присоединения нижней камеры. Необходимо следить, чтобы соединения с концевыми отверстиями не препятствовали полному сливу образца из камеры.
5.1.2 Нижняя камера 331/3%
Цилиндрический сосуд, имеющий объем, при котором соотношение объемов верхней и нижней камер составляет 2,00 +/- 0,03 (см. 5.1.3, примечание 1).
5.1.3 Нижняя камера 20%
Цилиндрический сосуд, имеющий объем, при котором соотношение объемов верхней и нижней камер составляет 4,00 +/- 0,05 (см. примечания 1 и 2).
Примечания
1 За объем нижней камеры принимают объем ниже отверстия проходного крана. Объем выше отверстия проходного крана, включая часть соединения, прилегающего к верхней камере, считают частью верхней камеры.
2 Требования к аппарату по настоящему методу, исключая вентиль для продувки в сборе, идентичны требованиям ISO 3007, кроме нижней камеры 331/3%. Несмотря на различия методик испытаний, в настоящем методе можно использовать воздушную и жидкостную камеры по ISO 3007 при условии, что они достаточно прочные и выдерживают более высокие испытательные давления (7.3).
5.1.4 Вентиль для продувки в сборе
