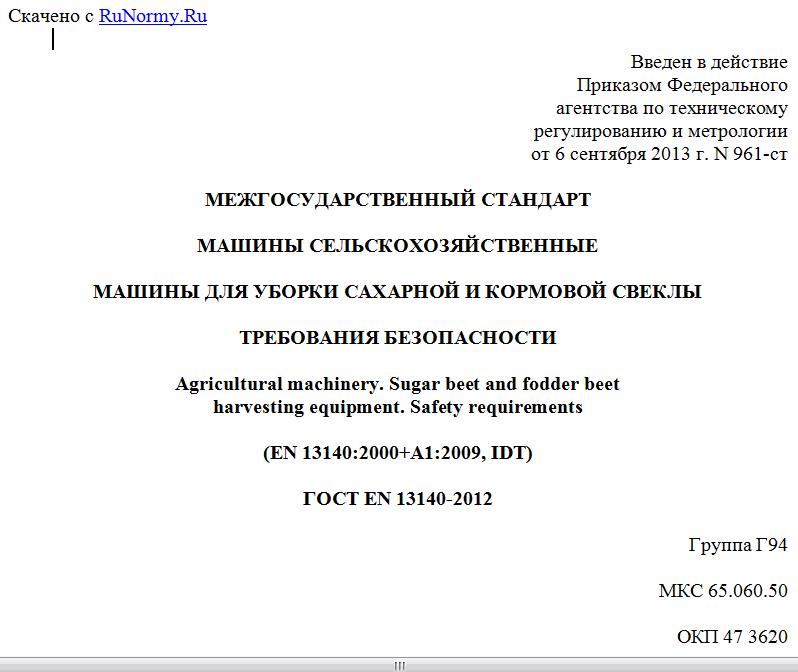

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2013 г. N 961-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ
МАШИНЫ ДЛЯ УБОРКИ САХАРНОЙ И КОРМОВОЙ СВЕКЛЫ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Agricultural machinery. Sugar beet and fodder beet
harvesting equipment. Safety requirements
(EN 13140:2000+A1:2009, IDT)
ГОСТ EN 13140-2012
Группа Г94
МКС 65.060.50
ОКП 47 3620
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС).
2. Внесен Техническим комитетом по стандартизации ТК 284 "Тракторы и машины сельскохозяйственные".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 3 декабря 2012 г. N 54-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 961-ст межгосударственный стандарт ГОСТ EN 13140-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
5. Настоящий межгосударственный стандарт идентичен европейскому региональному стандарту EN 13140:2000+A1:2009 Agricultural machinery - Sugar beet and fodder beet harvesting equipment - Safety (Машины сельскохозяйственные. Машины для уборки сахарной и кормовой свеклы. Требования безопасности).
Европейский региональный стандарт разработан Техническим комитетом по стандартизации CEN/TC 144 "Тракторы, машины для сельскохозяйственных работ и лесоводства" Европейского комитета по стандартизации (CEN).
Европейский региональный стандарт, на основе которого подготовлен настоящий стандарт, реализует существенные требования безопасности директив ЕС, приведенные в Приложениях ZA, ZB.
Перевод с английского языка (en).
В разделе "Нормативные ссылки" и тексте стандарта ссылки на европейские региональные и международные стандарты актуализированы.
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным и международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт представляет собой стандарт типа C по EN ISO 12100.
Общие сведения о машинах и опасностях, связанных с ними, приведены в разделе 1 "Область применения" настоящего стандарта.
Если положения настоящего стандарта отличаются от положений стандартов типа A или B, то положения настоящего стандарта имеют преимущество над положениями других стандартов для машин, которые сконструированы и изготовлены в соответствии с требованиями настоящего стандарта типа C.
1. Область применения
Настоящий стандарт устанавливает требования безопасности и методы их контроля при проектировании и изготовлении прицепных, навесных или самоходных машин для уборки сахарной и кормовой свеклы, которые выполняют одну или несколько операций: отделение ботвы, срезание головки корнеплода, извлечение, сбор, очистка, перемещение и выгрузка корнеплода.
Настоящий стандарт не распространяется на очистители-погрузчики, осуществляющие загрузку корнеплода из бурта.
Стандарт устанавливает содержание предоставляемой изготовителем информации о методах безопасной работы.
Перечень опасностей, рассматриваемых в настоящем стандарте, приведен в Приложении A. Там же указаны опасности, которые не рассматриваются в настоящем стандарте.
В настоящий стандарт не включены экологические аспекты.
Требования стандарта распространяются на машины, разработанные и поставленные на производство после введения в действие настоящего стандарта.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).
EN 292-1:1991 <1> Safety of machinery - Basic concepts, general principles for design - Part 1: Basic terminology, methodology (Безопасность машин. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методика)
EN 292-2:1991 <1> Safety of machinery - Basic concepts, general principles for design - Part 2: Technical principles and specifications (including amendment A1:1995) (Безопасность машин. Основные понятия, общие принципы конструирования. Часть 2. Технические правила и технические требования)
EN 294:1992 <1> Safety of machinery - Safety distances to prevent danger zones being reached by the upper limbs (Безопасность машин. Безопасные расстояния для предохранения верхних конечностей от попадания в опасную зону)
-----------------------------------
<1> Действует только для датированной ссылки.
EN 620:2002 Continuous handling equipment and systems - Safety and EMC requirements for fixed belt conveyors for bulk material (Оборудование и системы для непрерывной погрузки. Требования безопасности и электромагнитной совместимости к стационарным ленточным конвейерам для сыпучих материалов)
EN 1553:1999 <1> Agricultural machinery - Agricultural self-propelled, mounted, semi-mounted and trailed machines - Common safety requirements (Машины сельскохозяйственные самоходные, навесные, полунавесные, полуприцепные и прицепные. Общие требования безопасности)
ISO 9533:2010 Earth-moving machinery - Machine-mounted forward and reverse audible warning alarm - Sound (Машины землеройные. Бортовые звуковые сигнализаторы хода и звуковые сигналы переднего хода. Методы испытаний и критерии эффективности)
EN ISO 12100:2010 <2> Safety of machinery - General principles for design - Risk assessment and risk reduction (ISO 12100:2010) (Безопасность машин. Общие принципы конструирования. Оценка риска и снижение риска)
EN ISO 13857:2008 <3> Safety of machinery - Emergency stop - Principles for design (ISO 13850:2006) (Безопасность машин. Безопасные расстояния, предохраняющие верхние и нижние конечности от попадания в опасные зоны).
----------------------------------
<1> Действует только для применения настоящего стандарта.
<2> Действует взамен EN 292-1:1991 и EN 292-2:1991.
<3> Действует взамен EN 294:1992.
3. Термины и определения
В настоящем стандарте применены термины по EN 292-1:1991 и EN 292-2:1991, а также следующие термины с соответствующими определениями.
Примечание. Примеры машин и их устройств, приведенных в определениях, представлены в Приложении B.
3.1. Устройство для отделения ботвы (leaf stripper): устройство для срезания и удаления ботвы.
3.1.1. Ротор (rotor): вращающееся устройство, предназначенное для удаления ботвы корнеплода и/или очистки верхней части корнеплода, оставшейся в земле.
3.1.2. Конвейер (conveyor): устройство для перемещения ботвы к разбрасывателю, или к устройству для загрузки (при его наличии), или в сторону от машины.
3.1.3. Разбрасыватель ботвы (leaf spreader): устройство, которое разбрасывает ботву равномерно по поверхности почвы.
3.2. Устройство для загрузки ботвы (leaf loading device): устройство, которое перемещает собранную ботву к выходному отверстию конвейера.
3.3. Устройство для извлечения корнеплода (beet lifting device): устройство, которое извлекает корнеплод из земли.
3.4. Устройство для очистки (cleaning device): устройство, предназначенное для отделения прилипшей почвы от корнеплода.
3.5. Устройство для перемещения (conveying device): устройство, которое перемещает корнеплод из одной части машины в другую.
3.6. Устройство для разгрузки (unloading device): устройство, которое перемещает корнеплод за пределы машины.
3.7. Подъемно-опрокидывающийся бункер (high-tip hopper): бункер, оснащенный системой для подъема и опрокидывания относительно рамы.
4. Требования безопасности и/или меры
для обеспечения безопасности
4.1. Общие положения
