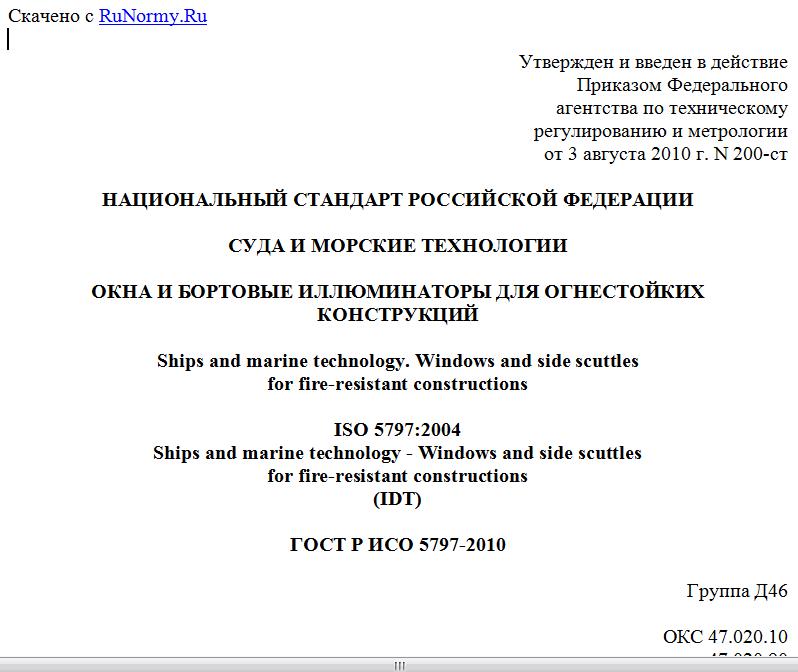

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 августа 2010 г. N 200-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДА И МОРСКИЕ ТЕХНОЛОГИИ
ОКНА И БОРТОВЫЕ ИЛЛЮМИНАТОРЫ ДЛЯ ОГНЕСТОЙКИХ КОНСТРУКЦИЙ
Ships and marine technology. Windows and side scuttles
for fire-resistant constructions
ISO 5797:2004
Ships and marine technology - Windows and side scuttles
for fire-resistant constructions
(IDT)
ГОСТ Р ИСО 5797-2010
Группа Д46
ОКС 47.020.10
47.020.90
ОКП 74 4352
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 5 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2010 г. N 200-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 5797:2004 "Суда и морские технологии. Окна и бортовые иллюминаторы для огнестойких конструкций" (ISO 5797:2004 "Shipbuilding and marine technology - Windows and side scuttles for fire-resistant constructions").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к окнам, прямоугольным и круглым иллюминаторам для огнестойких конструкций перекрытий классов "A" и "B" в соответствии с Международным кодексом применения процедур испытаний на огнестойкость (FTP Code) [Резолюция ИМО А 754 (18)], к стеклам и рамам для окон, прямоугольных и круглых иллюминаторов, испытаниям и маркировке окон и бортовых иллюминаторов.
Примечание. Перекрытия класса "B" требуются только во внутренних помещениях.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 614 Судостроение и морские сооружения. Закаленные безопасные стекла для прямоугольных окон и бортовых иллюминаторов. Метод неразрушающего контроля с помощью кернера
ISO 614 Shipbuilding and marine structure - Toughened safety glass panes for rectangular windows and side scuttles - Punch method of non-destructive strength testing
ИСО 1751 Судостроение и морские сооружения. Судовые бортовые иллюминаторы
ISO 1751 Shipbuilding and marine structures - Ship's side scuttles
ИСО 3903 Судостроение и морские сооружения. Судовые обычные прямоугольные окна
ISO 3903 Shipbuilding and marine structures - Ship's ordinary rectangular windows
ИСО 5779 Судостроение. Иллюминаторы прямоугольные. Расположение
ISO 5779 Shipbuilding - Ordinary rectangular windows - Positioning
ИСО 5780 Судостроение. Иллюминаторы круглые. Расположение
ISO 5780 Shipbuilding - Ship's side scuttles - Positioning
ИСО 21005 Суда и морские технологии. Термически закаленные небьющиеся стекла для окон и бортовых иллюминаторов
ISO 21005 Ships and marine technology - Thermally toughened safety-glass panes for windows and side scuttles
ИМО/КБМ Резолюция 61 (67) Международный кодекс применения процедур испытаний на огнестойкость (FTP Code), принятый в 1998 г.
IMO/MSC Resolution 61 (67), International Code for Application of Fire Test Procedures (FTR Code) adopted 1998
ИМО Резолюция А 754 (18) Рекомендации по испытаниям на огнестойкость для перекрытий классов "A", "B" и "F", принятые 4 ноября 1993 г.
IMO Resolution A 754 (18), Recommendation on fire resistance tests for "A", "B" and "F" class divisions, adopted 4 November 1993
3. Классификация
Окна и бортовые иллюминаторы для огнестойких конструкций в соответствии с настоящим стандартом должны отвечать требованиям Международного кодекса применения процедур испытаний на огнестойкость (FTP Code), которые предъявляются к окнам и бортовым иллюминаторам для перекрытий классов "A" (A-0, A-15, A-30, A-60) и "B" (B-0, B-15, B-30) в соответствии с документом СОЛАС 74 (Международная конвенция по охране человеческой жизни на море 1974 г.), Глава II-2, Правило 3.
4. Стекла
4.1. Компоновка
Стекла для окон, прямоугольных и круглых иллюминаторов должны быть изготовлены как минимум из одного термически закаленного безопасного стекла по ИСО 21005 соответствующей толщины и выдерживать расчетное давление в месте установки судовых окон и бортовых иллюминаторов в соответствии с ИСО 5779 и ИСО 5780. Типы стекол описаны в 4.2 и показаны на рисунке 1.
a) Тип T
b) Тип L
c) Тип MT
d) Тип ML
1 - внутренняя поверхность; 2 - наружная поверхность
(омываемая морем); 3 - термически закаленное безопасное
стекло (основное стекло); 4 - прослойка; 5 - зазор;
- толщина основного стекла; - толщина
дополнительного стекла
Рисунок 1. Типы стекол
4.2. Типы
Для окон, прямоугольных и круглых иллюминаторов применяют следующие типы стекол:
- тип T - однослойное: одно термически закаленное безопасное стекло;
- тип L - многослойное: два или более стекол, склеенные вместе клейкой прослойкой;
- типы MT и ML - разделенные: два или более стекол, разделенные промежутком, заполненным неклейким веществом, таким как газ, гель и т.п.
Допускается применять и другие типы стекол, если они соответствуют требованиям настоящего стандарта.
4.3. Размеры
4.3.1. Размеры, кромки, параллельность, плоскостность и допуски для каждого составляющего стекла композиции должны соответствовать ИСО 21005.
4.3.2. Толщина основного стекла является определяющей толщиной. Минимальные значения толщины должны быть не менее установленных в ИСО 21005 в зависимости от типа и номинальных размеров окон и иллюминаторов.
4.3.3. Значения толщин других стекол, составляющих стекла типов L, MT и ML, устанавливает изготовитель.
5. Конструкция рамы
