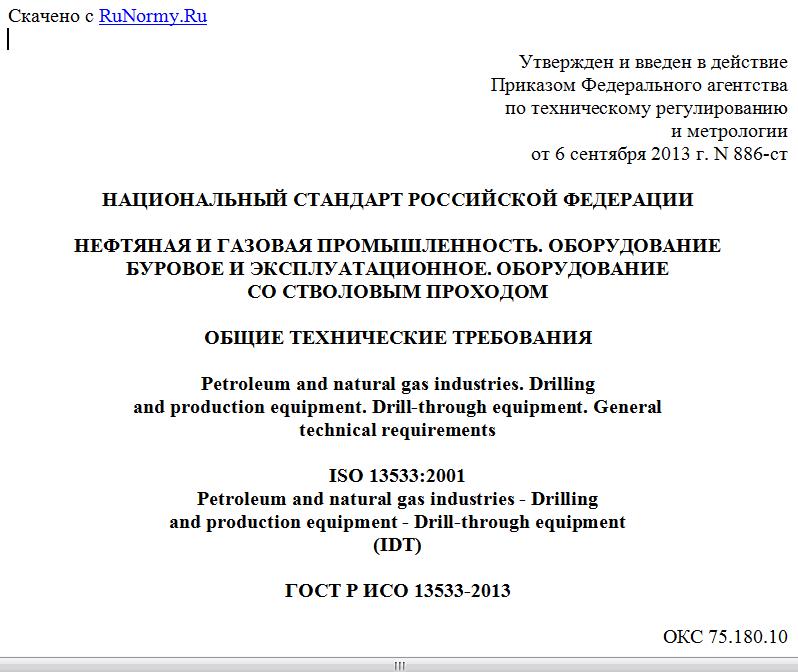

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 6 сентября 2013 г. N 886-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ. ОБОРУДОВАНИЕ
БУРОВОЕ И ЭКСПЛУАТАЦИОННОЕ. ОБОРУДОВАНИЕ
СО СТВОЛОВЫМ ПРОХОДОМ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Petroleum and natural gas industries. Drilling
and production equipment. Drill-through equipment. General
technical requirements
ISO 13533:2001
Petroleum and natural gas industries - Drilling
and production equipment - Drill-through equipment
(IDT)
ГОСТ Р ИСО 13533-2013
ОКС 75.180.10
ОКП 36 6191
Дата введения
1 марта 2014 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе аутентичного перевода на русский язык международного стандарта, указанного в пункте 4, который выполнен ФГУП "СТАНДАРТИНФОРМ".
2. Внесен Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи и переработки нефти и газа".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. N 886-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 13533:2001 "Нефтяная и газовая промышленность. Буровое и эксплуатационное оборудование. Оборудование со стволовым проходом" (ISO 13533:2001 "Petroleum and natural gas industries - Drilling and production equipment - Drill-through equipment") с учетом изменений и дополнений Cor.1:2005 (E).
Наименование настоящего стандарта изменено относительно наименования идентичного ему международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении DA.
При применении настоящего стандарта рекомендуется использовать номинальные значения температур при эксплуатации оборудования на территории РФ в соответствии с ГОСТ 15150-69.
При применении настоящего стандарта рекомендуется использовать для сталей серии 300 российские аналоги 08X18H10, 03X17H14M2, 08X18H10T.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт идентичен международному стандарту ИСО 13533:2001, который разработан на основе API Specification 16A; второе издание от 1 июня 1998 [1].
Настоящий стандарт предназначен для обеспечения возможности безопасной эксплуатации и применения принципа взаимозаменяемости при использовании запасных частей, изготовленных в соответствии с требованиями ИСО 13533:2001.
1. Область применения
Настоящий стандарт устанавливает требования к техническим характеристикам, проектированию, реконструкции, расширению, капитальному ремонту, материалам, испытаниям, контролю, сварке, маркировке, погрузочно-разгрузочным работам, хранению и перевозке оборудования со стволовым проходом, используемого при бурении нефтегазовых скважин. Стандарт определяет условия эксплуатации, для которых проектируется оборудование, в отношении давления, температуры и скважинных флюидов.
Настоящий стандарт применяется и устанавливает требования для следующего специального оборудования:
a) плашечных превенторов;
b) блоков плашек, плашечных уплотнительных узлов и верхних уплотнений;
c) кольцевых превенторов;
d) кольцевых уплотнительных узлов;
e) гидравлических соединителей;
f) буровых катушек;
g) переходной катушки;
h) свободных соединений;
k) зажимных хомутов.
Взаимозаменяемость по размерам ограничивается концевыми и выпускными соединениями.
На рисунках 1 и 2 показано типовое оборудование, определяемое настоящим стандартом; рекомендации по отчетам при отказах приведены в Приложении F.
1 - кольцевая прокладка по ИСО 10423; 2 - кольцевой
противовыбросовый превентор (BOP); 3 - зажимной хомут;
4 - плашечный противовыбросовый превентор (BOP);
5 - буровая катушка; 6 - трубопроводная арматура
по ИСО 10423; 7 - устье скважины; 8 - обсадная
колонна; 9 - концевые и выпускные соединения;
10 - оборудование со стволовым проходом по ИСО
13533; 11 - устьевое оборудование по ИСО 10423
Рисунок 1. Типовое наземное оборудование
со стволовым проходом
1 - соединение водоотделяющей колонны; 2 - гибкое/шаровое
соединение; 3 - кольцевой противовыбросовый превентор
(BOP); 4 - гидравлический соединитель; 5 - переходная
катушка; 6 - плашечный противовыбросовый превентор
(BOP); 7 - трубопроводная арматура по ISO 10423;
8 - гидравлические соединители; 9 - устье
скважины; 10 - оборудование водоотделяющей
колонны; 11 - оборудование со стволовым
проходом по ИСО 13533; 12 - устьевое
оборудование по ИСО 10423
Рисунок 2. Типовое подводное оборудование
со стволовым проходом
Настоящий стандарт не распространяется на эксплуатацию или испытания оборудования со стволовым проходом в промысловых условиях.
2. Нормативные ссылки
Следующие нормативные ссылки содержат положения, которые также являются положениями настоящего стандарта при наличии на них ссылок в тексте данного документа. Для датированных ссылок следует применять только указанные издания. Однако стороны, заключающие соглашения на основании данного стандарта, должны рассматривать возможность применения последних изданий нормативных ссылок. Для недатированных ссылок следует применять последнее издание, включая любые изменения и поправки к ним. Организации - члены ИСО и МЭК ведут реестры действующих в настоящее время международных стандартов.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 2859-1:1989 <*> Процедуры выборочного контроля по качественным признакам. Часть 1. Планы выборочного контроля с указанием приемлемого уровня качества (AQL) для последовательного контроля партий (ISO 2859-1:1989, Sampling procedures for inspection by attributes - Part 1: Sampling plans indexed by acceptable quality level (AQL) for lot-by-lot inspection)
--------------------------------
<*> Действует ИСО 2859-1:1999.
ИСО 6506-1 Материалы металлические. Определение твердости по Бринеллю. Часть 1. Метод испытания (ISO 6506-1, Metallic materials Brinell hardness test - Part 1: Test method)
ИСО 6507-1 Материалы металлические. Определение твердости по Виккерсу. Часть 1. Метод испытания (ISO 6507-1, Metallic materials - Vickers hardness test - Part 1: Test method)
ИСО 6508-1 Материалы металлические. Испытание на твердость по Роквеллу. Часть 1. Метод испытаний (шкалы A, B, C, D, E, F, G, H, K, N, T) (ISO 6508-1, Metallic materials - Rockwell hardness test - Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T)
ИСО 6892 <**> Материалы металлические. Испытания на растяжение при температуре окружающей среды (ISO 6892, Metallic materials - Tensile testing at ambient temperature)
--------------------------------
