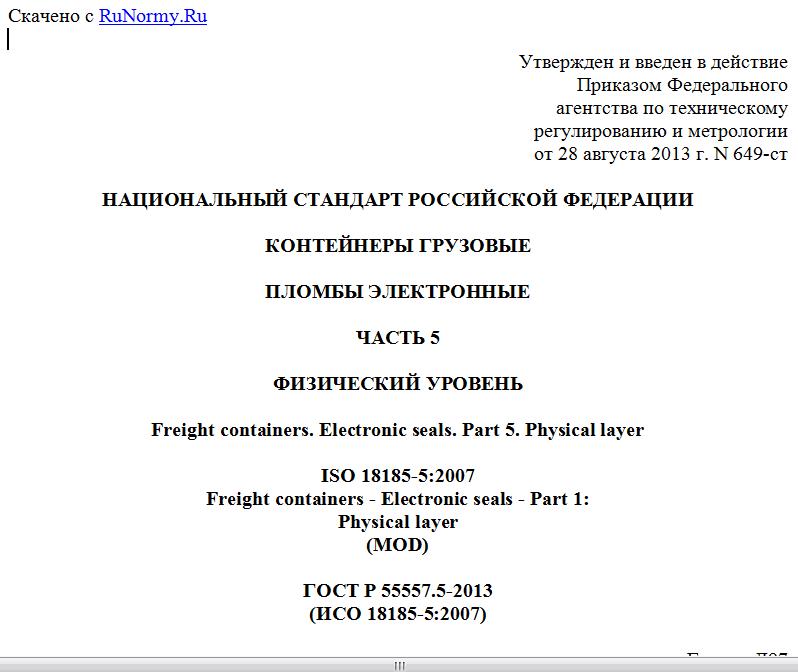

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 августа 2013 г. N 649-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТЕЙНЕРЫ ГРУЗОВЫЕ
ПЛОМБЫ ЭЛЕКТРОННЫЕ
ЧАСТЬ 5
ФИЗИЧЕСКИЙ УРОВЕНЬ
Freight containers. Electronic seals. Part 5. Physical layer
ISO 18185-5:2007
Freight containers - Electronic seals - Part 1:
Physical layer
(MOD)
ГОСТ Р 55557.5-2013
(ИСО 18185-5:2007)
Группа Д97
ОКС 13.310
ОКП 73 9930
Дата введения
1 сентября 2014 года
Предисловие
1 ПОДГОТОВЛЕН Рабочей группой, состоящей из представителей предприятий: Закрытого акционерного общества "ПРОМТРАНСНИИПРОЕКТ" (ЗАО "ПРОМТРАНСНИИПРОЕКТ"), Общества с ограниченной ответственностью "Транс-Пломбир" (ООО "Транс-Пломбир"), Закрытого акционерного общества Инженерный промышленный концерн "СТРАЖ" (ЗАО ИПК "СТРАЖ"), Общества с ограниченной ответственностью "Инженерный Центр технической диагностики вагонов" (ООО "ИЦ ТДВ"), на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 246 "Контейнеры"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 649-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 18185-5:2007 "Контейнеры грузовые. Пломбы электронные. Часть 5. Физический уровень" (ISO 18185-5:2007 "Freight containers - Electronic seals - Part 5: Physical layer"). При этом потребности национальной экономики Российской Федерации учтены в дополнительных пунктах и терминологических статьях, которые выделены курсивом.
Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте приведены в приложении ДА.
Сопоставление структуры настоящего стандарта со структурой примененного международного стандарта приведено в приложении ДБ.
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования к системе идентификации и представлению информации об электронных пломбах грузовых контейнеров. Система идентификации обеспечивает однозначную и уникальную идентификацию контейнерной пломбы, ее состояния и сопутствующую информацию.
Настоящий стандарт определяет требования к системе идентификации электронных пломбировочных устройств (электронных пломб) грузовых контейнеров, имеющей следующие составляющие:
- система идентификации состояния пломбы;
- индикатор состояния источника электрического питания;
- уникальный идентификатор пломбы, включая идентификацию изготовителя;
- тип (признак) пломбы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53424-2009 (ИСО/PAS 17712:2006) Устройства пломбировочные механические для грузовых контейнеров. Общие технические требования
ГОСТ Р 55557.1-2013 (ИСО 18185-1:2007) Контейнеры грузовые. Пломбы электронные. Часть 1. Протокол связи
ГОСТ Р 55557.3-2013 (ИСО 18185-3:2007) Контейнеры грузовые. Пломбы электронные. Часть 3. Характеристика окружающей среды
ГОСТ Р ИСО/МЭК 14443-1-2004 Карты индентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 1. Физические характеристики
ГОСТ Р ИСО/МЭК 18000-7-2012 Информационные технологии. Идентификация радиочастотная для управления предметами. Часть 7. Параметры активного радиоинтерфейса для связи на частоте 433 МГц
ГОСТ Р ИСО/МЭК 19762-1-2011 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 1. Общие термины в области АИСД
ГОСТ Р ИСО/МЭК 19762-2-2011 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 2. Оптические носители данных (ОНД)
ГОСТ Р ИСО/МЭК 19762-3-2011 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 3. Радиочастотная идентификация (РЧИ)
ГОСТ 31282-2004 Устройства пломбировочные. Классификация
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют термины по ГОСТ Р 53424, ГОСТ Р ИСО/МЭК 19762-1 - ГОСТ Р ИСО/МЭК 19762-3, а также следующие термины с соответствующими определениями:
3.1 электронная пломба: Устройство пломбировочное электронное (УПЭ) или электронное пломбировочное устройство (ЭПУ).
Примечание - УПЭ может содержать в своем составе электронный блок многоразового применения и сменные одноразовые элементы.
3.2 идентификатор пломбы: Уникальный идентификатор каждой изготовленной пломбы, включающий заводской номер (то есть, идентификатор признака) и идентификатор изготовителя.
3.3 идентификатор опросного устройства: Код, используемый для идентификации адреса источника во время каждого сеанса связи, инициированного опросным устройством.
3.4 низкочастотный передатчик: Устройство, которое излучает модулированный сигнал малой дальности.
3.5 канал связи радиочастотной идентификации малой дальности (КМД): Низкочастотный радиоканал передачи данных, где используется модулированный сигнал низкой частоты.
3.6 канал связи радиочастотной идентификации большой дальности (КБД): Радиоканал передачи, где используются сигналы на частотах 433,92 МГц (тип A) или 2,4 ГГц (тип B).
3.7 физический уровень: Уровень, который обеспечивает механические, электрические, функциональные и процедурные средства для установления, поддержания и прекращения физических соединений для передачи двоичных сигналов через среду передачи.
3.8 идентификатор низкочастотного (НЧ) передатчика: Код, используемый для идентификации низкочастотного передатчика.
3.9 ГЛОНАСС: Глобальная навигационная спутниковая система Российской Федерации.
3.10 СПС: Сотовая подвижная связь.
3.11 модем: Устройство для модуляции и демодуляции сигналов в системах автоматической передачи данных.
Примечание - Модем осуществляет преобразование дискретных сигналов в непрерывные модулированные сигналы (для передачи по линии связи) и обратное преобразование (с демодуляцией) при приеме.
3.12 ЦКИ: Циклический контроль избыточности или циклический избыточный код.
3.13 Приемник радионавигационных сигналов глобальных навигационных спутниковых систем: Приемник радионавигационных сигналов глобальных навигационных спутниковых систем, например: ГЛОНАСС - устройство, на вход которого поступают сигналы сверхвысокой частоты, принятые антенной от глобальных навигационных спутниковых систем, а на выход поступает информация: о состоянии и местоположении спутников глобальных навигационных спутниковых систем, об измеренных расстояниях между антеннами устройства и спутниками вдоль траекторий распространения радионавигационных сигналов, координатно-временная информация о местоположении, скорости и ускорении устройства (его антенны) в четырехмерном пространстве-времени.
3.14 GSM: Сотовая подвижная связь.
Примечание - GSM - Groupe Mobile (название группы, позже переименована в Global System for Mobile Communications), СПС с поддержкой ETR 100, 106, ETS 300, 502, 503, 513, 522, 526, 529, 533, 628, 537, 557, 559, 585, 599, 602.
3.15 IEEE 802.11a (b) (g): Набор стандартов связи для беспроводного физического переноса данных (цифрового битового потока) в виде сигналов от точки к точке или от точки к нескольким точкам средствами электросвязи по каналу связи, как правило, для последующей обработки средствами вычислительной техники в частотных диапазонах 2,4 и 5 ГГц.
Примечание - Сокращенное название IEEE происходит от of Institute of Electrical and Electronics Engineers и переводится: институт инженеров по электронике и радиотехнике. Набор стандартов используется при передаче данных или определении местоположения передатчика в пространстве (как правило, в закрытых помещениях) внутри сети передачи данных.
3.16 IEEE 802.15.4: Стандарт связи для беспроводного физического переноса данных, при котором требуется длительное время автономной работы от автономных источников питания и высокая безопасность передачи данных при небольших скоростях передачи данных.
Примечание - Сокращенное название IEEE происходит от of Institute of Electrical and Electronics Engineers и переводится: институт инженеров по
