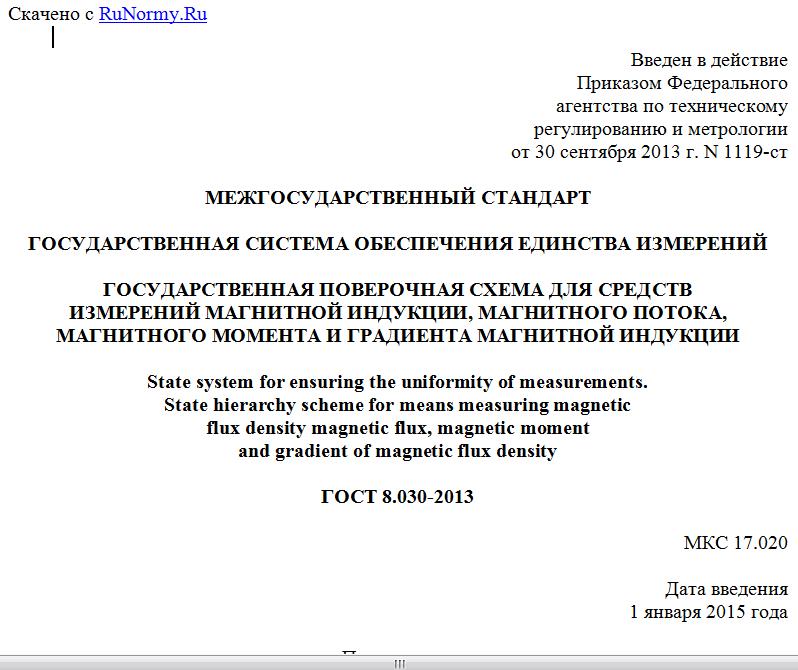

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2013 г. N 1119-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ
ИЗМЕРЕНИЙ МАГНИТНОЙ ИНДУКЦИИ, МАГНИТНОГО ПОТОКА,
МАГНИТНОГО МОМЕНТА И ГРАДИЕНТА МАГНИТНОЙ ИНДУКЦИИ
State system for ensuring the uniformity of measurements.
State hierarchy scheme for means measuring magnetic
flux density magnetic flux, magnetic moment
and gradient of magnetic flux density
ГОСТ 8.030-2013
МКС 17.020
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии" (ФГУП "ВНИИМ им. Д.И. Менделеева").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 27 июня 2013 г N 57-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2013 г. N 1119-ст межгосударственный стандарт ГОСТ 8.030-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Взамен ГОСТ 8.030-91.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на средства измерений магнитной индукции, магнитного потока, магнитного момента, градиента магнитной индукции и устанавливает порядок передачи рабочим средствам измерений единиц: тесла (Тл), вебер (Вб), ампер - метр квадратный (А x м2), тесла на метр (Тл/м), отношения этих единиц к силе тока (Тл/А), (Вб/А), (А x м2/А), и единицы магнитной восприимчивости (ед. СИ) от государственного первичного эталона посредством вторичных эталонов, рабочих разрядных эталонов и средств измерений, заимствованных из других областей измерений, с указанием погрешностей и основных методов поверки.
Государственная поверочная схема, графическое представление которой приведено в Приложении А (рисунок А.1), состоит из четырех частей для средств измерений следующих величин: магнитной индукции (часть 1), магнитного потока (часть 2), магнитного момента и магнитной восприимчивости (часть 3), градиента магнитной индукции (часть 4).
В настоящем стандарте под магнитным потоком понимают потокосцепление с витками измерительной обмотки. Под переменным полем понимают магнитное поле, изменяющееся по гармоническому закону.
Допускается проводить поверку средств измерений, градуированных в единицах, отличающихся от предусмотренных настоящим стандартом, в соответствии с соотношениями: ; 1 Вб = 1 В x с; 1 Вб/Тл = 1 (А x м2)/А = 1 м2; ; 1 Вб/А = 1 В x с/А = 1 Гн; ; .
Допускается проводить поверку с помощью эталонов более высокой точности, чем предусмотрено настоящим стандартом.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на стандарт:
ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Государственный первичный эталон
3.1. Государственный первичный эталон единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011 представляет собой комплекс, в состав которого включены следующие средства измерений:
- эталонные гелий-цезиевые магнитометры ЭГМ;
- эталонный кварцевый соленоид магнитной индукции постоянного поля С4-2;
- эталонная квантовая мера силы постоянного электрического тока КМТ;
- эталонная кварцевая катушка магнитной индукции, магнитного потока и магнитного момента КС-4;
- эталонная кварцевая мера (катушка) магнитного момента ЭКММ-1;
- эталонный кварцевый соленоид градиента магнитной индукции ЭСГМИ-1;
- эталонная трехкомпонентная мера - компаратор средств измерений магнитной индукции постоянного поля ЭТМК;
- эталонный квантовый компаратор средств измерений магнитной индукции постоянного поля для диапазона 1 - 25 мТл;
- эталонный компаратор средств измерений магнитной индукции переменного поля ЭКПП;
- эталонный компаратор средств измерений магнитного потока и магнитного момента ЭКПМ.
3.2. Диапазоны значений магнитных величин, в которых воспроизводятся их единицы, составляют:
- магнитная индукция постоянного поля - ;
- магнитный поток - ;
- магнитный момент - - 20 А x м2
- градиент магнитной индукции - ;
- углы между магнитными осями мер магнитной индукции - 90° +/- 0,1°;
- отношение магнитной индукции к силе тока, Тл/А:
постоянное поле - ;
при частотах от 1 Гц до 20 кГц - ;
- отношение магнитного потока к силе тока - ;
- отношение магнитного потока к магнитной индукции, Вб/Тл:
на постоянном токе - - 20;
при частотах от 20 Гц до 20 кГц - - 20;
- отношение градиента магнитной индукции к силе тока - .
3.3. Государственный первичный эталон обеспечивает воспроизведение и передачу единиц со средними квадратическими отклонениями (СКО) результатов измерений при 10 независимых измерениях соответственно пределам диапазона измерений:
- магнитная индукция постоянного поля - ;
- магнитный поток - ;
- магнитный момент - ;
- градиент магнитной индукции - ;
- углы между магнитными осями мер магнитной индукции - 2";
- отношение магнитной индукции к силе тока:
постоянное поле - ;
при частотах от 1 Гц до 20 кГц - ;
- отношение магнитного потока к силе тока - ;
- отношение магнитного потока к магнитной индукции:
на постоянном токе - ;
при частотах от 20 Гц до 20 кГц - ;
- отношение градиента магнитной индукции к силе тока - .
3.4. Граница неисключенной систематической погрешности воспроизведения и передачи единиц (НСП) составляет соответственно пределам диапазона измерений:
