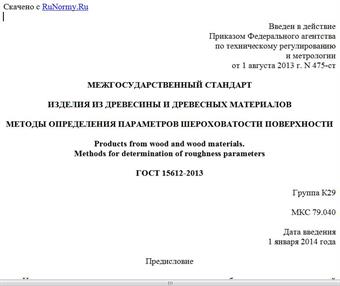

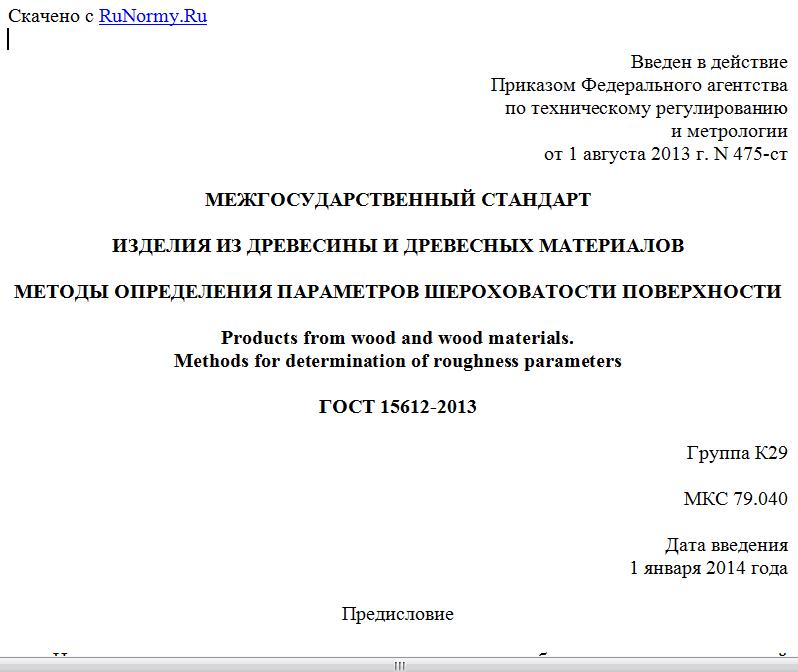

"ГОСТ 15612-2013. Межгосударственный стандарт. Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 1 августа 2013 г. N 475-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

МЕТОДЫ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ

Products from wood and wood materials.
Methods for determination of roughness parameters

ГОСТ 15612-2013

Группа К29

МКС 79.040

Дата введения
1 января 2014 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Московский государственный университет леса".
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 марта 2013 г. N 55-П).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины

4. Приказом Федерального агентства по техническому регулированию и метрологии от 1 августа 2013 г. N 475-ст межгосударственный стандарт ГОСТ 15612-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Взамен ГОСТ 15612-85.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на древесину и продукцию из древесины (пиломатериалы, шпон, фанеру, древесно-стружечные и древесно-волокнистые плиты и изделия из них), не имеющих защитно-декоративных покрытий, и устанавливает методы определения параметров шероховатости поверхности , Rm, Rz, Rp, Rk, Rv, Ra и Sm по ГОСТ 7016, а также метод контроля шероховатости поверхности изделий по образцам шероховатости.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 7016-2013 Изделия из древесины и древесных материалов. Параметры шероховатости поверхности
ГОСТ 19300-86 Средства измерения шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры
ГОСТ 25142-82 Шероховатость поверхности. Термины и определения
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

3.1. В настоящем стандарте применены термины по ГОСТ 25142 "Шероховатость поверхности. Термины и определения" и ГОСТ 7016 "Изделия из древесины и древесных материалов. Параметры шероховатости поверхности".

4. МЕТОД ОПРЕДЕЛЕНИЯ ВЫСОТНОГО ПАРАМЕТРА

4.1. Приборы
Индикаторные глубиномеры, позволяющие выполнить измерения неровностей высотой до 1600 мкм, приведенные в Приложении А.
4.2. Подготовка к измерениям
4.2.1. При применении индикаторного глубиномера индикатор часового типа закрепляют в колодке стопорным винтом так, чтобы измерительный наконечник выступал над опорной плоскостью колодки на величину хода, равную от 1,6 до 2,0 мм (рисунок 1).



1 - индикатор; 1.1 - шкала индикатора; 1.2 - шкала
индикатора, фиксирующая полные обороты большой стрелки;
1.3 - измерительный наконечник; 2 - колодка;
3 - стопорный винт

Рисунок 1

4.2.2. В результате визуального осмотра на контролируемой поверхности выбирают не менее пяти крупных неровностей.
4.2.3. Направление измерений на контролируемой поверхности выбирают из условия получения максимального значения высоты неровности.
4.2.4. Индикаторный глубиномер должен опираться на контролируемую поверхность только собственной массой.
4.3. Проведение измерений
4.3.1. Устанавливают индикаторный глубиномер на контролируемую поверхность так, чтобы измерительный наконечник индикатора касался низшей точки впадины измеряемой неровности. Поворачивая шкалу индикатора (1.1), совмещают нулевое деление шкалы индикатора со стрелкой. Фиксируется количество полных оборотов по шкале (1.2), которое принимают за начало отсчета.
4.3.2. Индикаторный глубиномер смещают на контролируемой поверхности так, чтобы измерительный наконечник плавно поднялся до высшей точки выступа измеряемой неровности. Фиксируют значение показания индикатора по шкале (1.1) и количество полных оборотов по шкале (1.2).
4.3.3. Расстояние от низшей точки впадины до высшей точки выступа i-й наибольшей неровности , мкм, определяется по формуле:



где t - цена деления шкалы индикатора, мм;
A - отсчет по шкале индикатора (1.1);
- количество полных оборотов, принятое за начало отсчета (по впадине);
- количество полных оборотов стрелки шкалы индикатора (1.1), фиксируемое по шкале (1.2) (по выступу).
4.3.4. Результаты измерений записывают в журнал, приведенный в Приложении Б.
4.4. Обработка результатов
4.4.1. Параметр шероховатости , мкм, вычисляют по формуле



где  - расстояние от низшей точки впадины до высшей точки выступа i-й наибольшей неровности, мкм;
n - число неровностей.

5. МЕТОД ОПРЕДЕЛЕНИЯ ВЫСОТНЫХ ПАРАМЕТРОВ
Rm, Rz, Rp, Rk, Rv, Ra И ШАГОВОГО ПАРАМЕТРА Sm

5.1. Аппаратура
5.1.1. Профилометры и профилографы-профилометры по ГОСТ 19300 (Приложение В).
5.1.2. Сосуд для выдерживания образцов в воде.
5.1.3. Термометр лабораторный ТЛ-5 N 2 по ГОСТ 28498.
5.2. Подготовка к измерениям
5.2.1. Отбор образцов проводят в соответствии с нормативно-технической документацией на конкретную продукцию.
