"ГОСТ Р ИСО 28927-10-2013. Национальный стандарт Российской Федерации. Вибрация. Определение параметров вибрационной характеристики ручных машин. Часть 10. Молотки, ломы и перфораторы"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

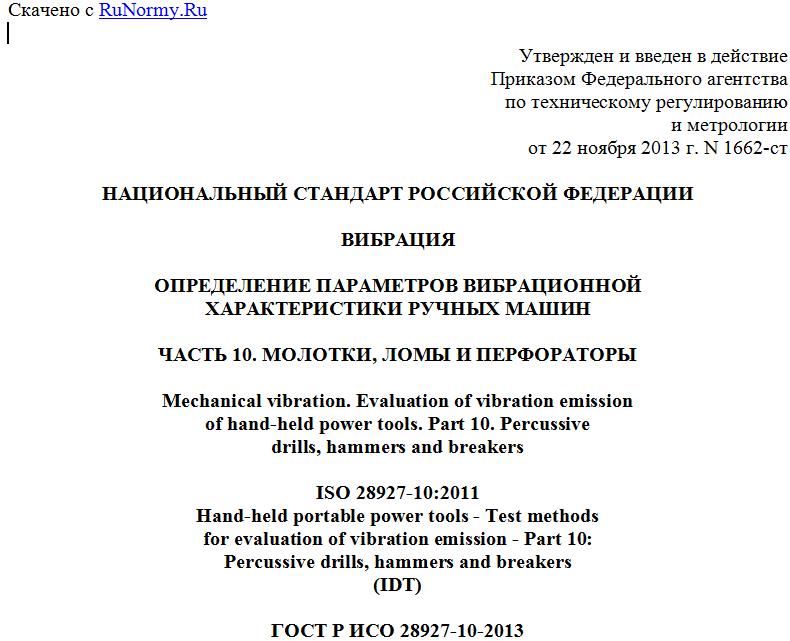

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 1662-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИБРАЦИЯ

ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ВИБРАЦИОННОЙ
ХАРАКТЕРИСТИКИ РУЧНЫХ МАШИН

ЧАСТЬ 10. МОЛОТКИ, ЛОМЫ И ПЕРФОРАТОРЫ

Mechanical vibration. Evaluation of vibration emission
of hand-held power tools. Part 10. Percussive
drills, hammers and breakers

ISO 28927-10:2011
Hand-held portable power tools - Test methods
for evaluation of vibration emission - Part 10:
Percussive drills, hammers and breakers
(IDT)

ГОСТ Р ИСО 28927-10-2013

ОКС 13.160
25.140.10

Дата введения
1 сентября 2014 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения о стандарте

1. ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1662-ст
4. Настоящий стандарт идентичен международному стандарту ИСО 28927-10:2011 "Машины ручные. Методы испытаний для определения вибрационной активности. Часть 10. Молотки, ломы и перфораторы" (ISO 28927-10:2011 "Hand-held portable power tools - Test methods for evaluation of vibration emission - Part 10: Percussive drills, hammers and breakers"). Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5. ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Федерального агентства по техническому регулированию и метрологии в сети интернет (gost.ru).

Введение

Настоящий стандарт согласно классификации ГОСТ 12.1.012 относится к стандартам безопасности типа C (испытательный код по вибрации), которые устанавливают лабораторные методы измерения вибрации на рукоятках ручных машин в целях заявления и подтверждения их вибрационных характеристик <1>.
--------------------------------
<1> При необходимости эти методы могут быть использованы в других целях, например, при входном, периодическом или послеремонтном контроле продукции (см. ГОСТ 12.1.012, пункт 4.2).

Если требования, установленные испытательным кодом по вибрации, отличаются от требований стандартов безопасности более высокого уровня (типов A и C по классификации ГОСТ 12.1.012), то руководствоваться следует испытательным кодом по вибрации.
Общие требования к испытательным кодам по вибрации для ручных машин установлены ГОСТ 16519 (стандарт безопасности типа B).
Основным отличием настоящего стандарта от ГОСТ 16519 является определение точек измерений, преимущественно, на рукоятке ручной машины как можно ближе к кисти оператора между большим и указательным пальцами, поскольку при таком расположении датчика вибрации он в минимальной степени влияет на обхват рукоятки кистью оператора.
Исследования показывают, что вибрация, создаваемая ручными машинами ударного действия в типичных условиях их применения, может быть существенно разной. Основным источником вибрации являются наносимые ручными машинами удары, а результаты измерений вибрации в значительной степени зависят от особенностей работы оператора, свойств объекта обработки и состояния вставного инструмента.
Испытательные коды по вибрации для ручных машин предназначены для того, чтобы получить (усреднением по ансамблю машин) оценку верхнего квартиля распределения параметра вибрации для машин данной модели в реальных условиях применения. Эта вибрация может существенно отличаться от измерения к измерению и зависит от многих факторов, в число которых входят оператор, применяющий машину, рабочее задание, состояние вставного инструмента или расходных материалов. Существенное влияние оказывает также и качество технического обслуживания машин. Особенно значительным влияние оператора и выполняемой операции становится в случае, если вибрация, создаваемая ручной машиной, невелика. Поэтому если в результате испытаний в соответствии с испытательным кодом по вибрации получено значение параметра вибрационной характеристики менее 2,5 м/с2, то для оценки вибрации на рабочем месте следует использовать значение 2,5 м/с2.
Для более точной оценки вибрации на рабочем месте применяют ГОСТ 31192.2. Эта оценка может оказаться как выше, так и ниже той, что получена с использованием вибрационной характеристики, заявленной для данной ручной машины. Повышенная вибрация часто объясняется применением изношенного или погнутого вставного инструмента.

1. Область применения

Настоящий стандарт устанавливает лабораторный метод определения параметров вибрационной характеристики ручных машин ударного действия, вставной инструмент которых может совершать или не совершать вращательное движение (далее - машины), по измерениям вибрации на рукоятках. Примерами таких машин могут быть бурильные молотки, строительные перфораторы, перфораторы для анкерных работ, ломы (для разрушения бетона или дорожного покрытия).
Настоящий стандарт распространяется на машины (см. раздел 5) с пневматическим и иным приводом, предназначенные для образования отверстий в твердых материалах, таких как камень или бетон, а также на ломы (рабочее положение которых вертикально) для разрушения твердых материалов (бетона, камня, дорожного покрытия, асфальта) и молотки (рабочее положение которых может быть произвольным) для клепальных и обрубочных работ. Настоящий стандарт не распространяется на ударные дрели, а также на телескопические перфораторы и перфораторы с автоподатчиком, управление которыми осуществляется вручную через дополнительные приспособления.
Результаты испытаний могут быть использованы для сравнения разных моделей машины одного вида.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 2787 Машины пневматические вращательного и ударного действия. Эксплуатационные испытания (ISO 2787, Rotary and percussive pneumatic tools - Performance tests)
ИСО 5349 (все части) Вибрация. Измерения локальной вибрации и оценка ее воздействия на человека [ISO 5349:2001 (all parts), Mechanical vibration - Measurement and evaluation of human exposure to hand-transmitted vibration]
ИСО 5391:2003 Пневматические машины и инструмент. Словарь (ISO 5391:2003, Pneumatic tools and machines - Vocabulary)
ИСО 17066 Инструмент гидравлический. Словарь (ISO 17066, Hydraulic tools - Vocabulary)
ИСО 20643:2005 Вибрация. Машины ручные и с ручным управлением. Принципы определения параметров виброактивности (ISO 20643:2005, Mechanical vibration - Hand-held and hand-guided machinery - Principles for evaluation of vibration emission)
ЕН 12096 Вибрация. Заявление и подтверждение вибрационных характеристик (EN 12096, Mechanical vibration - Declaration and verification of vibration emission values).
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины, определения и условные обозначения

3.1. Термины и определения
В настоящем стандарте применены термины по ИСО 5391, ИСО 17066 и ИСО 20643, а также следующие термины с соответствующими определениями.
3.1.1 бурильный молоток (rock drill): Ручная машина ударно-поворотного или ударно-вращательного действия для образования отверстий в горной породе, бетоне и других материалах с устройством промывки (продувки) для удаления выбуренного материала.
Примечание 1 - Данное определение модифицировано по отношению к ИСО 5391:2003, статья 2.3.1.
Примечание 2 - Масса легких бурильных молотков (без вставного инструмента) не превышает 15 кг. Перфораторы массой свыше 15 кг относят к тяжелым.

3.1.2 (строительный) перфоратор (rotary hammer): Ручная машина ударно-вращательного действия с вставным спиральным сверлом без устройства продувки высверливаемого отверстия воздухом.
Примечание - Данное определение модифицировано по отношению к ИСО 5391:2003, статья 2.3.2.

3.1.3 лом (breaker): Ручная машина ударного действия для разрушения бетона, горной породы, каменной кладки, дорожного покрытия и т.п.
Примечание 1 - Данное определение модифицировано по отношению к ИСО 5391:2003, статья 2.2.12.
Для просмотра документа целиком скачайте его >>>
