Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 октября 2013 г. N 1332-ст

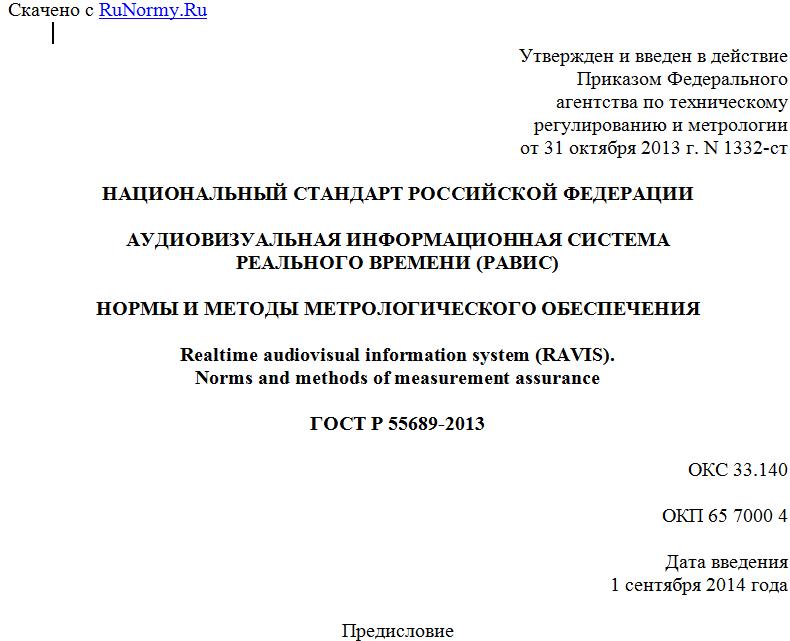

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АУДИОВИЗУАЛЬНАЯ ИНФОРМАЦИОННАЯ СИСТЕМА
РЕАЛЬНОГО ВРЕМЕНИ (РАВИС)
НОРМЫ И МЕТОДЫ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ
Realtime audiovisual information system (RAVIS).
Norms and methods of measurement assurance
ГОСТ Р 55689-2013
ОКС 33.140
ОКП 65 7000 4
Дата введения
1 сентября 2014 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Научно-производственная фирма "САД-КОМ" (ООО "НПФ "САД-КОМ").
2. Внесен Техническим комитетом по стандартизации ТК 480 "Связь".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2013 г. N 1332-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на оборудование аудиовизуальной информационной системы реального времени РАВИС, предназначенной для цифрового наземного узкополосного вещания по ГОСТ Р 54309-2011 в I и II полосах ОВЧ-диапазона частот (65,8 - 74,0 МГц и 87,5 - 108,0 МГц).
Стандарт устанавливает нормы на основные параметры системы РАВИС и методы их измерения при испытаниях и эксплуатации.
Параметры и методы их измерений, не приведенные в настоящем стандарте, определяются стандартами, техническими условиями, конструкторской и иной технической документацией на соответствующее оборудование.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения
ГОСТ Р 54309-2011 Аудиовизуальная информационная система реального времени (РАВИС). Процессы формирования кадровой структуры, канального кодирования и модуляции для системы цифрового наземного узкополосного радиовещания в ОВЧ-диапазоне. Технические условия
СанПиН 2.2.4/2.1.8.055-96 Электромагнитные излучения радиочастотного диапазона (ЭМИ РЧ)
Правила эксплуатации технических средств телевидения и радиовещания. ПТЭ-2002. Часть 1. Телевидение. Часть 2. Радиовещание. Часть 3. Общие требования безопасности
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1. Термины и определения
В настоящем стандарте применены термины, установленные ГОСТ Р 52210-2004, а также следующие термины с соответствующими определениями:
3.1.1. Внеполосные составляющие спектра: компоненты спектра излучаемого колебания, непосредственно примыкающие к полученной ширине полосы радиочастот, являющейся результатом процесса модуляции.
3.1.2. Защитный интервал (Guard Interval): интервал, вводимый между двумя последовательными OFDM-символами, предназначенный для защиты полезной части сигнала от искажений, связанных с эфирным многолучевым распространением.
3.1.3. Интерфейс: граница между двумя системами или между двумя частями одной системы, определяемая заданием соответствующих характеристик в целях обеспечения совместимости по формату, функциям, сигналам и взаимодействию.
3.1.4. Кадр OFDM (OFDM Frame): совокупность символов OFDM; с начала кадра возможно декодирование передаваемых данных.
3.1.5. Кадр данных (Data Frame): множество из бит, формирующее вход одного процесса канального кодирования (кодирование БЧХ и LDPC).
3.1.6. Кодовая скорость: отношение длины информационной последовательности на входе кодера к длине кодированной последовательности на его выходе.
3.1.7. Коэффициент ошибок модуляции (MER): коэффициент, характеризующий расхождение между идеальной (вычисленной) и реальной позициями векторов в сигнальном созвездии ортогональных кодированных несущих радиосигнала РАВИС и определяемый как отношение мощностей радиосигналов в этих позициях.
3.1.8. Непрерывные пилотные несущие: служебные несущие, размещаемые в пределах ячеек с фиксированными позициями внутри символов и кадров OFDM.
3.1.9. Нулевой пакет: пакет транспортного потока MPEG-2 [1], все байты данных которого установлены в 0x00; то есть нулевой пакет определяется как четырехбайтовая последовательность 0x47, 0x1F, 0xFF и 0x10, за которой следуют 184 нулевых байта (0x00).
3.1.10. Пик-фактор сигнала (PAPR, Peak-to-Average Power Ratio): отношение пиковой амплитуды сигнала к его среднеквадратичному значению.
3.1.11. Рассеянные пилотные несущие: служебные несущие, размещаемые в пределах ячеек с изменяющимися позициями от символа к символу внутри кадра OFDM.
3.1.12. Символ OFDM (OFDM Symbol): сигнал длительностью , включающий в себя все активные несущие, модулированные соответствующими значениями, а также защитный интервал.
3.1.13. Синхробайт (Sync Byte): байт со значением 47 в шестнадцатеричной системе счисления. Используется для определения начала транспортного пакета.
3.1.14. Совмещенный канал: канал, положение центральной несущей которого совпадает с положением центральной несущей рабочего канала.
3.1.15. Соседний канал: канал, положение центральной несущей которого отличается от положения центральной несущей рабочего канала на величину, равную условной ширине рабочего канала (100, 200, 250 кГц). Различают правый и левый соседние каналы.
3.1.16. Транспортный пакет MPEG-2 (MPEG-2 Transport Packet): последовательность из 188 байт, у которой первый байт является синхробайтом.
3.1.17. Транспортный поток (Transport Stream): метод мультиплексирования в один поток и пакетной передачи последовательности транспортных пакетов.
3.1.18. Ячейка OFDM (OFDM Cell): значение, модулирующее одну несущую на интервале одного символа OFDM.
3.1.19. Ячейка данных (Data Cell): ячейка OFDM, не являющаяся пилотной ячейкой или ячейкой ППС.
3.2. Обозначения
В настоящем стандарте применены следующие обозначения:
- ширина полосы частот радиоканала (расстояния между крайними несущими спектра сигнала OFDM);
- центральная частота РЧ сигнала;
k - индекс несущей OFDM;
k' - индекс несущей относительно центральной частоты;
- число битов некодированного блока кода БЧХ;
- индекс последней активной несущей (с максимальной частотой);
- индекс первой активной несущей (с минимальной частотой);
- число несущих OFDM;
- длительность кадра OFDM;
- длительность защитного интервала;
- общая длительность символа OFDM;
- длительность активного символа OFDM.
3.3. Сокращения
В настоящем стандарте применены следующие сокращения:
16-QAM - 16-позиционная модуляция QAM;
64-QAM - 64-позиционная модуляция QAM;
AI (Amplitude Imbalance) - дисбаланс амплитуды;
BER (Bit Error Rate) - частота появления ошибочных бит;
BPSK (Binary Phase Shift Keying) - двухпозиционная фазовая манипуляция;
CS (Carrier Suppression) - подавление несущей;
DVB-T (Digital Video Broadcasting - Terrestrial) - система наземного цифрового телевизионного вещания;
DVB-T2 (Digital Video Broadcasting - Terrestrial, Second Generation) - система наземного цифрового телевизионного вещания второго поколения;
END (Equivalent Noise Degradation) - эквивалентные шумовые потери;
ENF (Equivalent Noise Floor) - базовый эквивалентный уровень шума;
EVM (Error Vector Magnitude) - величина вектора ошибки;
GPS (Global Positioning System) - система глобального позиционирования;
LDPC (Low Density Parity Check) - коды с малой плотностью проверок на четность;
MER (Modulation Error Ratio) - относительная ошибка модуляции;
MPEG-2 (Motion Picture Experts Group) - группа стандартов цифрового кодирования и мультиплексирования видео- и аудио-сигналов;
OFDM (Orthogonal Frequency-Division Multiplexing) - схема цифровой модуляции - ортогональное частотное мультиплексирование;
PJ (Phase Jitter) - фазовый джиттер;
PPS (Pulse Per Second) - импульс временной синхронизации в одночастотной сети;
QAM (Quadrature Amplitude Modulation) - квадратурно-амплитудная модуляция;
QCIF (Quarter Common Intermediate Format) - размер кадра видео 176 x 144 пиксела;
QE (Quadrature Error) - квадратурная ошибка;
QEF (Quasi Error Free) - квазибезошибочный;
QPSK (Quadrature Phase Shift Keying) - четырехпозиционная фазовая манипуляция;
SEP (System Error Performance) - показатель системных ошибок;
