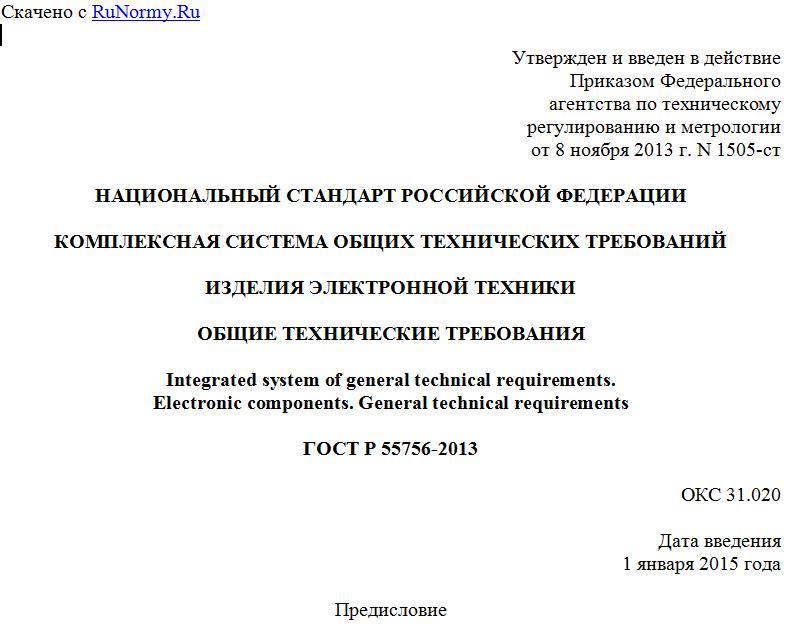

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1505-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПЛЕКСНАЯ СИСТЕМА ОБЩИХ ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ
ИЗДЕЛИЯ ЭЛЕКТРОННОЙ ТЕХНИКИ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Integrated system of general technical requirements.
Electronic components. General technical requirements
ГОСТ Р 55756-2013
ОКС 31.020
Дата введения
1 января 2015 года
Предисловие
1. Разработан Открытым акционерным обществом "Российский научно-исследовательский институт "Электронстандарт" (ОАО "РНИИ "Электронстандарт").
2. Внесен Техническим комитетом по стандартизации ТК 303 "Изделия электронной техники, материалы и оборудование".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1505-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает общие технические требования, предъявляемые к изделиям электронной техники (далее - изделия).
Настоящий стандарт применяют при установлении требований к изделиям в техническом задании на разработку (модернизацию) изделия (ТЗ), общих технических условиях и технических условиях на изделия конкретного типа (группы типов) (ТУ).
Область распространения и сфера действия стандарта установлены в ГОСТ Р 55755.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.307-2011 Единая система конструкторской документации. Нанесение размеров и предельных отклонений
ГОСТ 2.308-2011 Единая система конструкторской документации. Указание допусков формы и расположения поверхностей
ГОСТ 9.005-72 Единая система защиты от коррозии и старения. Металлы, сплавы, металлические и неметаллические неорганические покрытия. Допустимые и недопустимые контакты с металлами и неметаллами
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 14.201-83 Обеспечение технологичности конструкций изделий. Общие требования
ГОСТ 20.39.405-84 Комплексная система общих технических требований. Изделия электронной техники и электротехнические для автоматизированной сборки аппаратуры
ГОСТ 14140-81 Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 21493-76 Изделия электронной техники. Требования по сохраняемости и методы испытаний
ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 23088-80 Изделия электронной техники. Требования к упаковке, транспортированию и методы испытаний
ГОСТ 24927-81 Изделия электронной техники. Общие требования к временной противокоррозионной защите и методы испытаний
ГОСТ 25359-82 Изделия электронной техники. Общие требования по надежности и методы испытаний
ГОСТ 25467-82 Изделия электронной техники. Классификация по условиям применения и требования по стойкости к внешним воздействующим факторам
ГОСТ 30668-2000 Изделия электронной техники. Маркировка
ГОСТ Р 53736-2009 Изделия электронной техники. Порядок создания и постановки на производство. Основные положения
ГОСТ Р 55753-2013 Комплексная система контроля качества. Изделия электронной техники. Требования к обеспечению и контролю качества
ГОСТ Р 55755-2013 Комплексные системы общих технических требований и контроля качества. Изделия электронной техники. Общие положения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Технический уровень изделий: относительная характеристика изделий, основанная на сопоставлении соответствующих значений показателей, характеризующих техническое совершенство оцениваемых изделий и изделий, отнесенных к лучшим отечественным (мировым) достижениям по этой группе изделий.
3.2. Уровень качества изготовления изделий: относительная характеристика качества изготовления, определяющая степень соответствия фактических значений показателей качества изготовления пороговым значениям.
3.3. Коэффициент применяемости: количественный показатель унификации, характеризующий степень насыщенности изделия стандартизованными, унифицированными, заимствованными и покупными составными частями (деталями и сборочными единицами).
3.4. Коэффициент применяемости группы изделий: количественный показатель унификации, определяемый как среднеарифметическое значение коэффициентов применяемости на одно изделие, рассчитанное для всех изделий, входящих в оцениваемую группу.
3.5. Взаимозаменяемость: способность однотипных изделий обеспечивать возможность взаимной замены в аппаратуре при всех эксплуатационных условиях и режимах, установленных в стандартах и ТУ на изделия, без какой-либо подгонки и отбора по каким-либо параметрам.
3.6. Поверхностный монтаж: электромонтаж изделий на поверхность печатной платы с подсоединением токоведущих элементов изделий к контактным площадкам печатной платы.
3.7. Уровень унификации изделий: насыщенность изделий и технологических процессов их изготовления соответственно ранее разработанными составными частями и технологическими операциями, которая определяется совокупностью показателей.
4. Общие положения
4.1. Реализацию требований потребителя осуществляют со стадии разработки изделия.
На стадии разработки к изделиям предъявляют следующие требования:
- к эксплуатационным характеристикам (электрическим параметрам, размерам, режимам эксплуатации, стойкости к эксплуатационным факторам);
- к конструктивным решениям (применяемым материалам и их совместимости, покрытиям и т.п.);
- по утилизации.
Разработку изделий проводят с учетом ГОСТ Р 53736 и ГОСТ Р 55753.
4.2. Настоящий стандарт устанавливает следующие требования:
- к конструкции;
- к электрическим параметрам изделий и режимам эксплуатации;
- по стандартизации и унификации;
- совместимости;
- транспортабельности (к упаковке и транспортированию);
- по утилизации.
4.3. Классификация по условиям применения и требования стойкости к воздействию внешних климатических и механических факторов - по ГОСТ 25467.
4.4. Требования безотказности - по ГОСТ 25359.
4.5. Требования сохраняемости - по ГОСТ 21493.
4.6. Требования к маркировке изделий - по ГОСТ 30668.
4.7. Разрабатываемые изделия должны быть конкурентоспособны.
Конкурентоспособность изделий определяют их техническим уровнем, уровнем качества изготовления и стоимостью.
Технический уровень вновь разработанных изделий оценивают при проведении сертификации изделий по степени соответствия требованиям потребителя с учетом физико-технических возможностей технологии, конструкции (и схемотехники для интегральных микросхем, функциональных узлов и модулей) в данной области техники.
4.8. Для изделия должна быть возможной автоматизированная установка (присоединение) на стандартные печатные платы, если это установлено в ТЗ и ТУ.
4.9. Разработку изделий проводят в соответствии с требованиями стандартов на основные параметры, размеры, как правило, на основе базовых конструкций или базовых изделий при максимальном использовании унифицированных деталей, сборочных единиц, типовых технологических процессов и современного оборудования.
4.10. Параметры и характеристики, установленные в ТЗ и ТУ, как правило, должны соответствовать установленным в общих технических условиях и документах по стандартизации на систему параметров (при наличии таких документов).
4.10.1. При необходимости в ТЗ, стандартах и ТУ на изделия устанавливают значение сопротивления изоляции.
4.11. Изделия должны быть устойчивы к воздействию технологических факторов при изготовлении и ремонте аппаратуры (очистка, флюсование, пайка, сварка, приклейка, покрытие лаками, заливка компаундами и т.п.). Электрические параметры изделий после выполнения указанных технологических операций должны находиться в пределах норм при приемке (поставке) при соблюдении указаний и рекомендаций по применению изделий, приведенных в стандартах и ТУ на изделия.
4.12. Изделия должны быть безопасными.
4.12.1. Изделия, находящиеся во время эксплуатации под опасным для обслуживающего персонала напряжением, должны иметь конструкцию и изоляцию, исключающие поражение электрическим током.
4.12.2. Изделия, нарушение правил эксплуатации которых может привести к их взрыву, должны быть изготовлены во взрывобезопасном исполнении.
