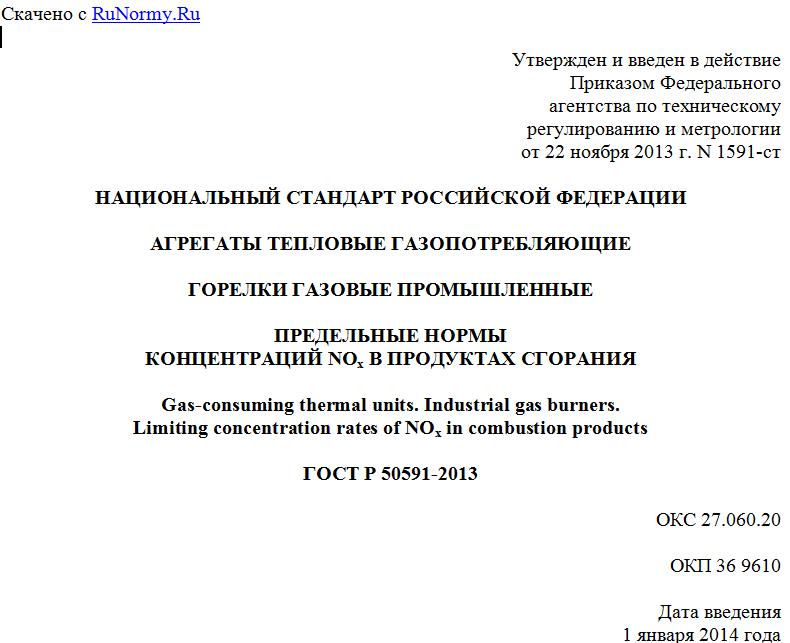

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1591-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АГРЕГАТЫ ТЕПЛОВЫЕ ГАЗОПОТРЕБЛЯЮЩИЕ
ГОРЕЛКИ ГАЗОВЫЕ ПРОМЫШЛЕННЫЕ
ПРЕДЕЛЬНЫЕ НОРМЫ
КОНЦЕНТРАЦИЙ NOx В ПРОДУКТАХ СГОРАНИЯ
Gas-consuming thermal units. Industrial gas burners.
Limiting concentration rates of NOx in combustion products
ГОСТ Р 50591-2013
ОКС 27.060.20
ОКП 36 9610
Дата введения
1 января 2014 года
Предисловие
1. Разработан Открытым акционерным обществом "Газпром промгаз".
2. Внесен Техническим комитетом ТК 254 "Промышленные горелочные устройства".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1591-ст.
4. Взамен ГОСТ Р 50591-93.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
1.1. Настоящий стандарт устанавливает предельные нормы концентраций NOx (суммы концентраций NO и NO2) в сухих неразбавленных продуктах сгорания.
1.2. Стандарт распространяется на:
- газопотребляющие тепловые агрегаты [котлы: типов ДКВР, Е (ДЕ) и ПТВМ и аналогичные им; водогрейные отопительные согласно ГОСТ 30735; водогрейные и водогрейные отопительные других типов; печи: плавильные; стекловаренные; нагревательные проходные металлургической промышленности; нагревательные и термические; обжиговые; трубчатые];
- промышленные газовые горелки (газогорелочные устройства) в части испытаний;
- радиационные трубы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51383-99 Горелки газовые автоматические с принудительной подачей воздуха. Технические требования, требования безопасности и методы испытаний
ГОСТ 29134-97 Горелки газовые промышленные. Методы испытаний
ГОСТ 30735-2001 Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4 МВт. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Предельные нормы концентраций NOx в продуктах сгорания
Предельные нормы концентраций NOx в продуктах сгорания при номинальных тепловых мощностях приведены:
- в таблице 1 - для тепловых агрегатов;
- в таблице 2 - для газогорелочных устройств в части испытаний.
Соотношения между единицами измерения концентрации NOx даны в Приложении А.
Таблица 1
Предельные нормы концентраций NOx
в продуктах сгорания тепловых агрегатов
Тепловые агрегаты Диапазоны номинальной теплопроизводительности, МВт Диапазоны номинальной паропроизводительности, т/ч Вид газа Температура подогрева воздуха, °C Предельная норма концентрации NOx при , не более
Эксплуатируемые и выпускаемые (с 01.01.2005)* Вновь разработанные (с 01.01.2012)**
Паровые котлы типов ДКВР, Е (ДЕ) и аналогичные им - 1,0 - 2,5 Природный Без подогрева 145 135
- 4,0 - 25,0 " То же 210 140
Водогрейные котлы типа ПТВМ и аналогичные им 20,7 - 209,0 - " " 290 170
Водогрейные котлы других типов 4,0 - 16,0 - " " 250 140
Водогрейные отопительные котлы 0,1 - 4,0 - " " Виды и классы горелок***
Горелки Класс III Класс II Класс I
Атмосферные 250 160 100
Дутьевые 200 120 80
Плавильные печи 0,09 - 0,21 - " До 240 350 170
Стекловаренные печи Регенеративные ванные 7,0 - 40,0 - " 930 - 1100 2000 1500
Камерные 1,2 - 4,5 - " До 400 1480 900
Нагревательные проходные печи металлургической промышленности 7,0 - 65,0 - " Менее 300 260 200
- Природно-коксовый 300 - 340 290 250
- Коксовый Более 340 - 365 580 500
Нагревательные и термические печи 0,17 - 1,11 - Природный До 230 290 160
Обжиговые печи 0,10 - 1,72 - " Без подогрева 530 230
Трубчатые печи шатровые (подогрев продукта 150 °C - 400 °C) 3,0 - 80,0 - Нефтезаводские газы То же 280 250
коробчатые (подогрев продукта 130 °C - 500 °C) 10,0 - 180,0 - " " 200 150
Примечания 1. В ячейках, отмеченных знаком "*", указаны предельные нормы концентрации NOx для эксплуатируемых и выпускаемых видов оборудования. 2. В ячейках, отмеченных знаком "**", указаны предельные нормы концентрации NOx для новых видов оборудования. 3. В ячейках, отмеченных знаком "***", указаны предельные нормы концентрации NOx по ГОСТ 30735 (пункт 6.1).
Таблица 2
Предельные нормы концентраций NOx
по результатам испытаний горелочных устройств
Газогорелочные устройства Диапазоны номинальных тепловых мощностей ГГУ, МВт Область применения газогорелочных устройств Температура подогрева воздуха, °C Предельная норма концентрации NOx при , не более
Эксплуатируемые и выпускаемые (с 01.01.2005)* Вновь разработанные (с 01.01.2012)**
Горелки для котлов**:
Дутьевые (в т.ч. блочные) 3,5 - 11,75 Паровые (от 4 до 25 т/ч) или водогрейные (от 4 до 16 МВт) котлы Без подогрева 140 125
0,8 - 1,9 Паровые котлы (от 1 до 2,5 т/ч) То же 170 100
0,17 - 4,2 Водогрейные отопительные котлы (от 0,1 до 4,0 МВт)*** " Классы горелок***
Класс III Класс II Класс I
200 120 80
Инжекционные среднего давления с полным предварительным смешением 0,17 - 4,2 Другие водогрейные отопительные котлы теплопроизводительностью от 0,1 до 4,0 МВт*** " Класс III Класс II Класс I
250 160 100
Горелки для внепечного нагрева:
Горелки с частичным предварительным смешением (с частичной подачей первичного воздуха) дутьевые 0,01 - 0,1 Установки внепечного нагрева " 130 100
инжекционные 0,14 - 0,35 " " 160 130
Горелки для промышленных печей:
Дутьевые общего и специального назначения 0,08 - 1,11 Нагревательные и термические печи Без подогрева 120 110
0,6 - 5,8 Трубчатые печи То же 120 90
0,2 - 1,2 Обжиговые печи " 130 120
0,143 - 3,05 Стекловаренные печи прямого нагрева " 210 190
скоростные 0,20 - 3,0 Нагревательные и термические печи " 130 100
радиационные и плоскопламенные 0,2 - 0,79 То же " 120 70
Инжекционные общего назначения с полным предварительным смешением 0,17 - 3,0 " " 120 110
специального назначения 0,6 - 4,0 Трубчатые печи " 130 100
Радиационные трубы всех типов 0,012 - 0,15 Печи для термической и химико-термической обработки металла 250 - 600 130 75
Примечания 1. В ячейках, отмеченных знаком "*", указаны предельные нормы концентрации NOx для эксплуатируемых и выпускаемых видов оборудования. 2. В ячейках, отмеченных знаком "**", указаны предельные нормы концентрации NOx для новых видов оборудования. 3. В ячейках, отмеченных знаком "***", указаны предельные нормы концентрации NOx по ГОСТ 30735 (пункт 6.1).
4. Требования к методам измерения концентраций NOx
Требования к методам измерения концентраций NOx - по ГОСТ 29134 и ГОСТ Р 51383.
Приложение А
(справочное)
СООТНОШЕНИЯ МЕЖДУ ЕДИНИЦАМИ ИЗМЕРЕНИЙ КОНЦЕНТРАЦИЙ NOx
Таблица А.1
Соотношения между единицами измерений концентраций NOx <*>
