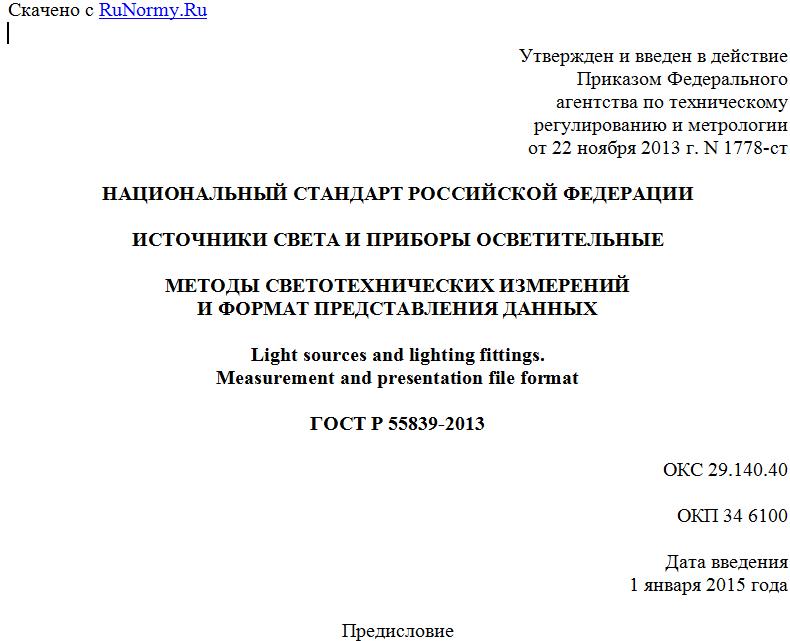

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1778-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСТОЧНИКИ СВЕТА И ПРИБОРЫ ОСВЕТИТЕЛЬНЫЕ
МЕТОДЫ СВЕТОТЕХНИЧЕСКИХ ИЗМЕРЕНИЙ
И ФОРМАТ ПРЕДСТАВЛЕНИЯ ДАННЫХ
Light sources and lighting fittings.
Measurement and presentation file format
ГОСТ Р 55839-2013
ОКС 29.140.40
ОКП 34 6100
Дата введения
1 января 2015 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ").
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1778-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на источники света и осветительные приборы (светильники и/или прожекторы) и устанавливает методы светотехнических измерений и формат представления данных для расчета освещения.
Настоящий стандарт применяют для измерения световых параметров источников света (ИС) и осветительных приборов (ОП).
Настоящий стандарт не распространяется на светоизмерительные лампы, светильники для аварийного освещения и светосигнальные ИС и ОП.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний
ГОСТ Р 55392-2012 Приборы и комплексы осветительные. Термины и определения
ГОСТ Р 55702-2013 Источники света электрические. Методы измерений электрических и световых параметров
ГОСТ Р 55840-2013 Источники света и приборы осветительные. Представление данных для расчета освещения
ГОСТ Р 55704-2013 Источники света электрические. Термины и определения
ГОСТ 8.332-78 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 8.665-2009 Государственная система обеспечения единства измерений. Люксметры и яркомеры фотоэлектрические. Методика поверки
ГОСТ 23706-93 (МЭК 51-6-84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения по ГОСТ Р 55392 и ГОСТ Р 55704.
4. Общие условия светотехнических измерений
Общие условия светотехнических измерений должны соответствовать требованиям ГОСТ Р 54350 и ГОСТ Р 55702 с учетом требований Приложения А.
5. Методы светотехнических измерений
5.1. Светотехнические измерения ИС проводят по ГОСТ Р 55702, ОП - по ГОСТ Р 54350 со следующими дополнениями.
5.1.1. Испытательное оборудование должно соответствовать ГОСТ Р 54350 и ГОСТ Р 55702 с учетом требований Приложения Б.
5.1.2. Для гониофотометров типа 1 (см. Б.1, Приложение Б) необходимо, чтобы влияние температуры при изменении положения ИС или ОП было компенсировано дополнительным фотоприемником или другими средствами.
Для гониофотометров типа 2 (см. Б.2, Приложение Б) необходимо учитывать отклонения угла падения света от номинального в соответствии с В.4.1 (Приложение В).
Для гониофотометров типа 3 (см. Б.3, Приложение Б) необходимо использовать зеркала, не искажающие изображение ИС, а также не снижающие точность гониофотометра (см. Приложение Г).
5.1.3. Относительные погрешности средств измерений определяют в соответствии с Приложениями В и Г.
5.1.4. Для уменьшения погрешности измерений силы света на гониофотометре необходимо соблюдение следующих условий:
- угловое разрешение гониофотометра должно быть не более 0,1°;
- смещение осей во время измерений должно быть не более 0,5°;
- расстояние измерения должно быть таким, чтобы выполнялся закон квадратов расстояний, кроме измерений на гониофотометрах типа 4 (см. Б.4, Приложение Б).
5.1.5. Погрешности фотометрических головок, используемых в гониофотометрах и в фотометрическом шаре, должны соответствовать требованиям ГОСТ 8.665.
Необходимо учитывать следующие причины возникновения погрешностей измерений:
- несоответствие габаритных размеров ИС или ОП максимальному диаметру фотометрического шара;
- точность коррекции спектральных характеристик ОП или ИС под относительную спектральную световую эффективность излучения для стандартного фотометрического наблюдателя по ГОСТ 8.332;
- неравномерность распределения освещенности по поверхности фотометра;
- поглощение излучения.
Примечание. Погрешность, обусловленную изменением температуры поверхности фотометра и фотоголовки, не учитывают.
6. Формат представления данных
6.1. В протоколах измерений указывают последовательность измерений и приборы, с помощью которых эти измерения проводились. Каждый протокол нумеруют и указывают дату проведения измерений.
6.2. Результаты измерений представляют в формате файла IES. Правила формирования файла данных по формату IES приведено в ГОСТ Р 55840.
Приложение А
(справочное)
ТРЕБОВАНИЯ
К СНИЖЕНИЮ ВЛИЯНИЯ РАССЕЯННОГО СВЕТА
А.1. Рассеянный свет - это свет, попадающий на фотометрическую головку в результате многократных отражений или от сторонних ИС (т.е. любой свет, кроме света от измеряемого ИС).
А.2. Перед измерениями необходимо обеспечить, чтобы на фотометрическую головку попадал свет только от измеряемого ИС и светотехнической арматуры. Изображение светящей части ОП не должно выходить за пределы размера зеркала гониофотометра.
А.3. Все поверхности, которые попадают в поле измерения фотоголовки, должны быть окрашены темной матовой краской.
Примечание. Экраны должны быть расположены так, чтобы рассеянный свет от ОП достигал фотометрической головки только после двух или более отражений. Если это невозможно, то поверхности должны быть закрыты черным бархатом или аналогичным материалом. Любые поверхности, например края экрана, которые параллельны фотометрической головке или оси светильника, должны быть рифлеными, угловыми или со скошенными острыми краями, чтобы минимизировать отражения на фотометрическую головку.
А.4. Предметы и поверхности, окружающие ОП и оказывающие влияние на фотометрическую головку, должны быть матовыми и черными. Остальная часть помещения может быть светлее при условии, что были приняты меры для уменьшения рассеянного света.
А.5. Рассеянный свет, который невозможно устранить, необходимо измерить и внести изменения в результаты измерений.
Приложение Б
(обязательное)
