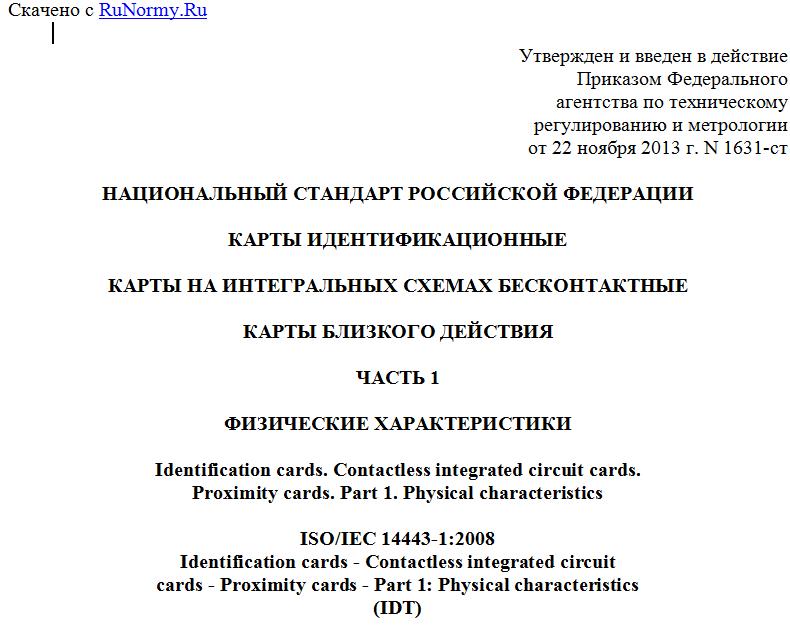

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1631-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАРТЫ ИДЕНТИФИКАЦИОННЫЕ
КАРТЫ НА ИНТЕГРАЛЬНЫХ СХЕМАХ БЕСКОНТАКТНЫЕ
КАРТЫ БЛИЗКОГО ДЕЙСТВИЯ
ЧАСТЬ 1
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Identification cards. Contactless integrated circuit cards.
Proximity cards. Part 1. Physical characteristics
ISO/IEC 14443-1:2008
Identification cards - Contactless integrated circuit
cards - Proximity cards - Part 1: Physical characteristics
(IDT)
ГОСТ Р ИСО/МЭК 14443-1-2013
Группа Э46
ОКС 35.240.15
ОКП 40 8470
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Техническим комитетом по стандартизации ТК 22 "Информационные технологии" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 22 "Информационные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1631-ст
4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 14443-1:2008 "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 1. Физические характеристики" (ISO/IEC 14443-1:2008 "Identification cards - Contactless integrated circuit cards - Proximity cards - Part 1: Physical characteristics").
Изменение к указанному международному стандарту, принятое после его официальной публикации, внесено в текст настоящего стандарта и выделено двойной вертикальной линией, расположенной на полях от соответствующего текста, а обозначение и год принятия изменения приведены в скобках после соответствующего текста или в примечании к этому тексту.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО/МЭК 14443-1-2004
6 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. Международная организация по стандартизации (ИСО) и Международная электротехническая комиссия (МЭК) не несут ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Стандарты на бесконтактные карты охватывают различные типы карт в соответствии с положениями, описанными в ИСО/МЭК 10536 (карты поверхностного действия), ИСО/МЭК 14443 (карты близкого действия), ИСО/МЭК 15693 (карты удаленного действия). Данные карты предназначены для работы на поверхности, в непосредственной близости и на небольшом удалении от связанного с ними терминального оборудования.
Стандарты серии ИСО/МЭК 14443 определяют требования, обусловленные применением технологии бесконтактной связи (радиочастотной идентификации), для идентификационных карт по ИСО/МЭК 7810 и тонких гибких карт по ИСО/МЭК 15457-1, а также определяют требования к использованию данных карт при международном обмене информацией. Вместе с тем в стандартах данной серии учтено, что объекты бесконтактной связи могут иметь иные форму и размеры, чем форматы карт, установленные международными стандартами. Стандарты серии ИСО/МЭК 14443 не препятствуют применению в карте технологий, регламентируемых также другими стандартами, такими, например, как указанные в приложении B.
Стандарты серии ИСО/МЭК 14443 обеспечивают возможность функционирования карт близкого действия в присутствии других бесконтактных карт, соответствующих ИСО/МЭК 10536 и ИСО/МЭК 15693.
Международный стандарт ИСО/МЭК 14443-1 подготовлен подкомитетом N 17 "Карты и идентификация личности" совместного технического комитета N 1 ИСО/МЭК "Информационные технологии".
1 Область применения
Настоящий стандарт определяет физические характеристики карт близкого действия (PICC).
- Стандарт следует применять совместно с другими частями ИСО/МЭК 14443.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки):
ИСО/МЭК 7810 Карты идентификационные. Физические характеристики (ISO/IEC 7810, Identification cards - Physical characteristics)
ИСО/МЭК 10373-6:2011 Карты идентификационные. Методы испытаний. Часть 6. Карты близкого действия (ISO/IEC 10373-6:2011, Identification cards - Test methods - Part 6: Proximity cards) ИСО/МЭК 14443-2 Карты идентификационные. Бесконтактные карты на интегральных схемах. Карты близкого действия. Часть 2. Мощность высокочастотного сигнала и сигнала сопряжения (ISO/IEC 14443-2, Identification cards - Contactless integrated circuit cards - Proximity cards - Part 2: Radio frequency power and signal interface). (Изменение A1:2012)
ИСО/МЭК 15457-1 Карты идентификационные. Карты тонкие гибкие. Часть 1. Физические характеристики (ISO/IEC 15457-1, Identification cards - Thin flexible cards - Part 1: Physical characteristics)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и сокращения
В настоящем стандарте применены термины и определения по ИСО/МЭК 7810, ИСО/МЭК 15457-1, а также следующие термины с соответствующими определениями:
3.1 интегральная схема, ИС (integrated circuit, IC): Электронный компонент, предназначенный для выполнения функций обработки и/или памяти данных.
3.2 бесконтактный(ая) (contactless): Имеющий(ая) отношение к способу обмена сигналами и подачи питания на карту без применения гальванических элементов (т.е. при отсутствии омического пути от внешнего интерфейсного оборудования к интегральной(ым) схеме(ам), содержащейся(имся) в карте).
3.3 бесконтактная карта на интегральной схеме (contactless integrated circuit card): Карта с внедренной в нее интегральной схемой и средствами связи, обмен данными с которой осуществляется бесконтактным способом.
3.4 сохранять работоспособность (operate as intended): Работать согласно спецификации изготовителя в соответствии с требованиями стандартов серии ИСО/МЭК 14443.
3.5 PICC: Бесконтактная карта на интегральной схеме или другой объект, обмен данными с которой(ым) осуществляется посредством индуктивной связи в непосредственной близости от терминального оборудования.
Примечание - PICC обычно называют картой близкого действия.
3.6 класс PICC (PICC class): Комбинация размеров антенны и эффекта нагрузки.
Примечание - См. приложение A.
4 Физические характеристики
4.1 Общие положения
PICC может иметь форму карты, соответствующей ИСО/МЭК 7810 или ИСО/МЭК 15457-1, или какого-либо объекта любого другого размера.
4.2 Антенна
Если размеры PICC не соответствуют ИСО/МЭК 7810 или ИСО/МЭК 15457-1, то размеры антенны PICC не должны превышать (86 x 54 x 3) мм3.
Примечание - Ограничения на размеры антенны возникают вследствие того, что радиочастотный интерфейс сигналов связи и передачи энергии, определенный в ИСО/МЭК 14443-2, и методы его испытаний по ИСО/МЭК 10373-6 базируются на картах формата ID-1.
4.3 Дополнительные требования к классам PICC
Было установлено, что использование заданного класса PICC внутри одного сектора отрасли повышает функциональную совместимость в рамках данного сектора. Использование класса PICC не является обязательным. При его использовании PICC должны соответствовать требованиям, изложенным в приложении A.
4.4 Переменные магнитные поля
