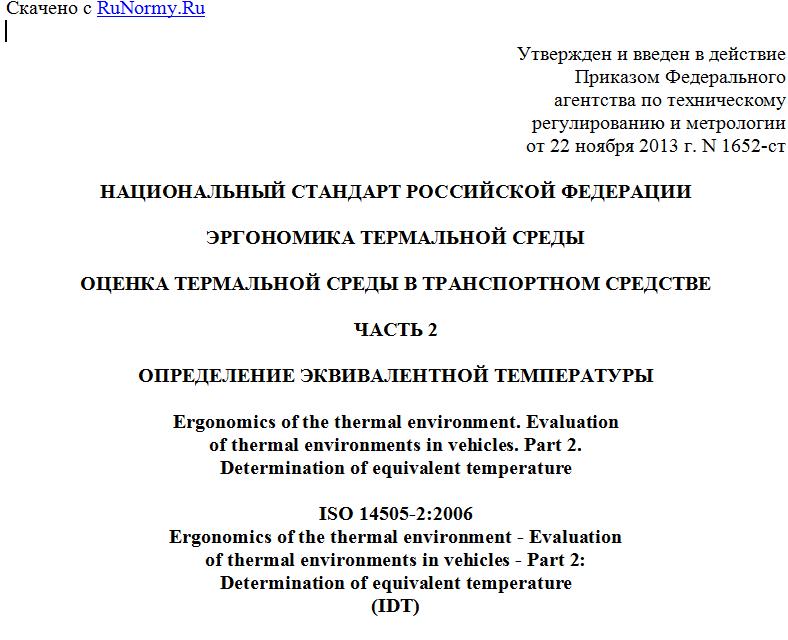

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1652-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭРГОНОМИКА ТЕРМАЛЬНОЙ СРЕДЫ
ОЦЕНКА ТЕРМАЛЬНОЙ СРЕДЫ В ТРАНСПОРТНОМ СРЕДСТВЕ
ЧАСТЬ 2
ОПРЕДЕЛЕНИЕ ЭКВИВАЛЕНТНОЙ ТЕМПЕРАТУРЫ
Ergonomics of the thermal environment. Evaluation
of thermal environments in vehicles. Part 2.
Determination of equivalent temperature
ISO 14505-2:2006
Ergonomics of the thermal environment - Evaluation
of thermal environments in vehicles - Part 2:
Determination of equivalent temperature
(IDT)
ГОСТ Р ИСО 14505-2-2013
ОКС 13.180
Дата введения
1 декабря 2014 года
Предисловие
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 201 "Эргономика, психология труда и инженерная психология".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1652-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 14505-2:2006 "Эргономика термальной среды. Оценка термальной среды в транспортном средстве. Часть 2. Определение эквивалентной температуры" (ISO 14505-2:2006 "Ergonomics of the thermal environment - Evaluation of thermal environments in vehicles - Part 2: Determination of equivalent temperature").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительных Приложениях ДА и ДБ.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Взаимодействие конвективного, лучистого и проводящего теплообмена в салоне транспортного средства является достаточно сложным. Внешние термальные нагрузки в сочетании с внутренней системой обогрева и вентиляции транспортного средства создают микроклимат, который может значительно изменяться во времени и пространстве. Возникают условия температурной асимметрии, и часто именно они являются главной причиной жалоб на температурный дискомфорт. Микроклимат в транспортных средствах, которые вообще не имеют или имеют слабую систему отопления, вентиляции и кондиционирования воздуха (HVAC-система <1>), и соответствующий термальный стресс в значительной степени определяют воздействием окружающих климатических условий. Субъективная оценка является интегральной, так как человек принимает объединенное воздействие нескольких термальных раздражителей. Однако она недостаточно детальна и точна для многократного применения. Технические измерения предоставляют детальную и точную информацию, но требуют обработки для прогнозирования термального воздействия на людей. Так как на окончательный теплообмен человека влияют несколько климатических факторов, требуется комплексное измерение этих факторов, представляющее их относительное значение.
--------------------------------
<1> HVAC-система - heating, ventilating and air-conditioning system.
1. Область применения
Настоящий стандарт устанавливает руководство по оценке температурных условий в салоне транспортного средства. Он также применим для исследования других замкнутых пространств с асимметричными температурными условиями. Стандарт, в основном, предназначен для оценки температурных условий в случаях, когда отклонения от термонейтральной зоны относительно небольшие. Методология, приведенная в настоящем стандарте, может быть включена в стандарты по испытаниям HVAC-систем <1>, для транспортных средств и других замкнутых пространств.
--------------------------------
<1> HVAC-система - heating, ventilating and air-conditioning system.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующий стандарт:
ИСО 13731 Эргономика термальной среды. Словарь и символы (ISO 13731 Ergonomics of the thermal environment. Vocabulary and symbols).
3. Термины и определения
В настоящем стандарте применены термины по ИСО 13731, а также следующие термины с соответствующими определениями.
3.1. Эквивалентная температура, (equivalent temperature): температура однородного пространства со средней температурой излучения, равной температуре воздуха при нулевой скорости воздушного потока, в котором человек теряет такое же количество тепла за счет конвекции и излучения, как в условиях реальной окружающей среды.
3.2. Эквивалентная температура всего тела, (whole body equivalent temperature): температура воображаемого замкнутого пространства с одинаковой температурой воздуха и окружающих поверхностей и нулевой скоростью воздушного потока, в котором тепловой манекен, имеющий размер и форму человека, теряет такое же количество сухого тепла за счет конвекции и излучения, как в условиях реальной неоднородной среды.
3.3. Эквивалентная температура сегмента, (segmental equivalent temperature): однородная температура воображаемого замкнутого пространства с одинаковой температурой воздуха и окружающих поверхностей и нулевой скоростью воздушного потока, в котором одна или несколько выбранных зон теплового манекена теряют такое же количество сухого тепла за счет конвекции и излучения, как в условиях реальной неоднородной среды.
3.4. Направленная эквивалентная температура, (directional equivalent temperature): температура воображаемого замкнутого пространства с одинаковой температурой воздуха и окружающих поверхностей и нулевой скоростью воздушного потока, в котором небольшая плоская нагреваемая поверхность теряет такое же количество сухого тепла за счет конвекции и излучения, как в условиях реальной неоднородной среды.
3.5. Всенаправленная эквивалентная температура, (omnidirectional equivalent temperature): температура воображаемого замкнутого пространства с одинаковой температурой воздуха и окружающих поверхностей и нулевой скоростью воздушного потока, в котором нагреваемый эллипсоид теряет такое же количество сухого тепла за счет конвекции и излучения, как в условиях реальной неоднородной среды.
3.6. Сегмент (segment): часть теплового манекена, имеющего форму человека, обычно соответствующая реальной части тела, состоящая из одной или нескольких зон, для которой указывают эквивалентную температуру сегмента, .
3.7. Зона (zone): независимо регулируемая физическая часть сегмента, в пределах которой измеряют температуру поверхности и теплообмен.
3.8. HVAC-система (HVAC-system): система отопления, вентиляции и кондиционирования воздуха внутри транспортного средства и/или кабины.
4. Принципы оценки
Принцип оценки основан на измерении эквивалентной температуры. Эквивалентная температура представляет собой комплексное измерение физических характеристик воздействия температурных условий на сухой теплообмен человека. На основе фактического значения температуры и колебаний эквивалентной температуры могут быть оценены условия теплового баланса в термонейтральной зоне или близком к ней диапазоне. Температурная чувствительность человека в большой степени зависит от общих и локальных изменений температуры вблизи поверхности кожи. Значения эквивалентной температуры определенной среды тесно связаны с восприятием человеком температурных условий в этой среде. Благодаря этому можно интерпретировать и оценить качество среды.
Температурные условия оценивают с точки зрения общей эквивалентной температуры, которая описывает уровень термальной нейтральности среды.
Температурные условия также оценивают при анализе локальных воздействий на определенные участки поверхности тела человека. Локальные эквивалентные температуры определяют размер потери тепла (локального дискомфорта) определенными участками поверхности тела человека в диапазоне приемлемых уровней температур.
4.1. Общее описание эквивалентной температуры
Эквивалентная температура - это физическая величина, которая объединяет независимые воздействия конвекции и излучения на теплообмен тела человека. Их взаимосвязь лучше всего описана для общего (т.е. всего тела) теплообмена. Доступно ограниченное количество данных о взаимосвязях между локальным сухим теплообменом и локальной эквивалентной температурой. Стандартизованное определение применимо только к теплообмену всего тела человека. Следовательно, для целей настоящего стандарта определение должно быть изменено. Значение не учитывает восприятие и чувствительность человека, а также другие субъективные аспекты. Однако эмпирические исследования показали, что значения в значительной степени связаны с субъективным восприятием температурного воздействия.
4.2. Общий принцип определения эквивалентной температуры
Определение основано на уравнениях теплообмена вследствие конвекции и излучения для одетых людей. Предполагают, что теплообмен за счет кондукции, является небольшим и может быть вычислен на основе конвекции и излучения тепла
(1)
(2)
где R - плотность теплового потока при излучении тепла, Вт/м2;
C - плотность теплового потока при конвекции, Вт/м2;
- коэффициент теплоотдачи при излучении тепла, Вт/м2;
- коэффициент теплоотдачи при конвекции, Вт/м2;
- температура поверхности кожи, °C;
- средняя температура излучения, °C;
- температура воздуха, °C.
На практике, эквивалентную температуру определяют и устанавливают с помощью следующего уравнения
