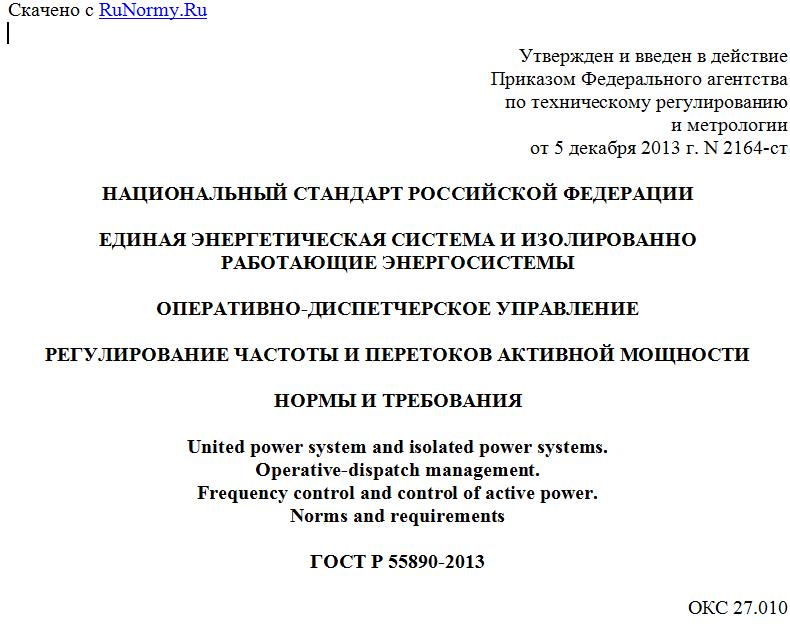

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 декабря 2013 г. N 2164-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЕДИНАЯ ЭНЕРГЕТИЧЕСКАЯ СИСТЕМА И ИЗОЛИРОВАННО
РАБОТАЮЩИЕ ЭНЕРГОСИСТЕМЫ
ОПЕРАТИВНО-ДИСПЕТЧЕРСКОЕ УПРАВЛЕНИЕ
РЕГУЛИРОВАНИЕ ЧАСТОТЫ И ПЕРЕТОКОВ АКТИВНОЙ МОЩНОСТИ
НОРМЫ И ТРЕБОВАНИЯ
United power system and isolated power systems.
Operative-dispatch management.
Frequency control and control of active power.
Norms and requirements
ГОСТ Р 55890-2013
ОКС 27.010
ОКП 01 1000
Дата введения
1 сентября 2014 года
Предисловие
1. Разработан Открытым акционерным обществом "Системный оператор Единой энергетической системы", Открытым акционерным обществом "Энергетический институт им. Г.М. Кржижановского", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении".
2. Внесен Техническим комитетом по стандартизации ТК 007 "Системная надежность в электроэнергетике".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2013 г. N 2164-ст.
4. В настоящем стандарте реализованы нормы Федерального закона от 26 марта 2003 г. N 35-ФЗ "Об электроэнергетике".
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
1.1. Настоящий стандарт устанавливает нормы и требования, которыми следует руководствоваться системному оператору и субъектам оперативно-диспетчерского управления в технологически изолированных территориальных электроэнергетических системах (далее - субъекты оперативно-диспетчерского управления в электроэнергетике), собственникам и иным законным владельцам (далее - собственники) электростанций и объектов электросетевого хозяйства (далее при совместном упоминании - собственники объектов электроэнергетики) при организации и осуществлении процесса регулирования частоты электрического тока и перетоков активной мощности в Единой энергетической системе России (ЕЭС России) и технологически изолированных территориальных электроэнергетических системах России.
1.2. Настоящий стандарт определяет для ЕЭС России и технологически изолированных территориальных электроэнергетических систем России требования:
- к регулированию частоты электрического тока и перетоков активной мощности;
- к субъектам оперативно-диспетчерского управления в электроэнергетике и собственникам объектов электроэнергетики при организации и осуществлении регулирования частоты электрического тока и перетоков активной мощности;
- к генерирующему оборудованию, участвующему в регулировании частоты электрического тока и перетоков активной мощности.
1.3. Требования настоящего стандарта должны учитываться проектными, научно-исследовательскими и другими организациями Российской Федерации, осуществляющими проектирование строительства, реконструкции, модернизации объектов электроэнергетики, разработку систем регулирования частоты и перетоков активной мощности.
2. Термины и определения
В настоящем стандарте применены следующие термины и определения:
2.1. внешний переток области регулирования: Алгебраическая сумма перетоков активной мощности по всем связям (сальдо переток) или части связей, соединяющих область регулирования со смежными частями синхронной зоны.
2.2. вторичная мощность: Величина изменения активной мощности генерирующего оборудования при вторичном регулировании.
2.3. вторичное регулирование частоты и перетоков активной мощности (вторичное регулирование): Процесс автоматического или оперативного изменения активной мощности генерирующего оборудования для восстановления заданного значения частоты или заданного значения внешнего перетока области регулирования.
2.4. вынужденный режим энергосистемы: Режим энергосистемы, при котором загрузка некоторых контролируемых сечений выше максимально допустимой, но не превышает аварийно допустимой.
2.5. зона нечувствительности первичного регулирования: Максимальная величина изменения частоты вращения турбин от любого ее исходного значения в любом направлении ее изменения, при которой не гарантируется участие генерирующего оборудования в первичном регулировании. Зона нечувствительности первичного регулирования складывается из максимальной погрешности измерения частоты вращения турбин и нечувствительности первичных регуляторов.
2.6. квазиустановившееся значение параметра: Усредненное на 20-секундном временном интервале значение параметра.
2.7. контролируемое сечение: Совокупность линий электропередачи и других элементов сети, определяемых диспетчерским центром субъекта оперативно-диспетчерского управления в электроэнергетике, перетоки активной мощности по которым контролируются и/или регулируются в целях обеспечения устойчивости энергосистемы и допустимых режимов работы линий электропередачи и оборудования.
2.8. коррекция по частоте: Величина изменения регулируемого параметра (активной мощности генерирующего оборудования, внешнего перетока области регулирования) относительно заданного значения, обусловленная отклонением частоты от заданного значения.
2.9. коэффициент коррекции по частоте: Задаваемый для области регулирования коэффициент линейной зависимости суммарной первичной мощности изменения мощности потребления области регулирования от отклонения частоты.
2.10. крутизна статической частотной характеристики (крутизна СЧХ): Коэффициент линеаризованной зависимости суммарной первичной мощности и изменения мощности потребления области регулирования от изменения частоты.
2.11. "мертвая полоса" первичного регулирования: Задаваемая величина отклонения частоты от номинального значения, при котором не требуется первичное регулирование. При заданном значении частоты минимальное значение "мертвой полосы" первичного регулирования равно зоне нечувствительности первичного регулирования.
2.12. небаланс мощности области регулирования: Отклонение от планового баланса активной мощности области регулирования по любой причине, вызывающее отклонение частоты от заданного значения в синхронной зоне и отклонение внешнего перетока данной области регулирования от заданного значения с учетом коррекции по частоте.
2.13. независимые каналы связи: Каналы связи, организация которых исключает возможность их одновременного отказа (вывода из работы) по общей причине.
2.14. нерегулярные отклонения мощности: Отклонения фактического баланса активной мощности области регулирования от планового в нормальном режиме работы энергосистемы, вызываемые непрогнозируемыми изменениями потребления активной мощности и отклонениями активной мощности генерирующего оборудования от плановых значений при действии автоматических регуляторов.
2.15. номинальная частота: Значение частоты 50 Гц.
2.16. нормальный режим энергосистемы: Электроэнергетический режим энергосистемы, при котором значения технических параметров режима энергосистемы находятся в пределах длительно допустимых значений, имеются нормативные оперативные резервы мощности и запасы топлива на электростанциях, обеспечивается электроснабжение энергопринимающих устройств потребителей электрической энергии.
2.17. нормированное первичное регулирование частоты: Первичное регулирование, осуществляемое выделенным генерирующим оборудованием в пределах заданных резервов первичного регулирования в соответствии с характеристиками (параметрами) нормированного первичного регулирования.
2.18. область регулирования: Синхронная зона, в которой осуществляется регулирование частоты, или часть синхронной зоны, в которой осуществляется регулирование внешнего перетока активной мощности.
2.19. общее первичное регулирование частоты: Первичное регулирование, осуществляемое генерирующим оборудованием в пределах имеющихся в данный момент времени резервов первичного регулирования в соответствии с характеристиками (параметрами) общего первичного регулирования.
2.20. первичная мощность: Величина изменения активной мощности генерирующего оборудования при первичном регулировании.
2.21. первичное регулирование частоты (первичное регулирование): Процесс автоматического изменения мощности генерирующего оборудования под действием первичных регуляторов, вызванный изменением частоты и направленный на уменьшение этого изменения.
2.22. первичные регуляторы: Автоматические регуляторы частоты вращения турбин и регуляторы активной мощности, обеспечивающие первичное регулирование генерирующего оборудования.
2.23. расчетный небаланс мощности: Максимальная величина небаланса активной мощности, возникновение которого возможно в области регулирования в результате нормативных возмущений, используемая для расчетов резервов первичного, вторичного и третичного регулирования.
2.24. регулировочный диапазон: Интервал допустимых нагрузок генерирующего оборудования по активной мощности для нормальных условий его эксплуатации, при которых параметры генерирующего оборудования находятся в допустимых пределах.
2.25. резерв вторичного регулирования: Часть регулировочного диапазона генерирующего оборудования на загрузку или на разгрузку (соответственно резерв на загрузку и резерв на разгрузку), используемая для вторичного регулирования.
2.26. резерв первичного регулирования: Максимальная величина гарантированного изменения активной мощности генерирующего оборудования на загрузку или на разгрузку соответственно при понижении или повышении частоты относительно заданного значения.
2.27. резерв третичного регулирования: Часть регулировочного диапазона генерирующего оборудования на загрузку или на разгрузку (соответственно резерв на загрузку и резерв на разгрузку), используемая для третичного регулирования.
2.28. связь (в электрической сети): Последовательность элементов электрической сети [линий электропередачи, трансформаторов, систем (секций) шин, коммутационных аппаратов], соединяющих две части энергосистемы.
2.29. сечение (в электрической сети): Совокупность сетевых элементов одной или нескольких связей.
2.30. синхронная зона: Совокупность всего синхронно работающего генерирующего оборудования и энергопринимающих установок потребителей электрической энергии, имеющих общую частоту электрического тока.
2.31. первая синхронная зона ЕЭС России: Часть ЕЭС России, включающая в себя все объединенные энергосистемы, кроме объединенной энергосистемы Востока.
2.32. вторая синхронная зона ЕЭС России: Часть ЕЭС России, включающая в себя объединенную энергосистему Востока, которая работает изолированно от первой синхронной зоны.
2.33. статизм первичного регулирования: Коэффициент, определяющий зависимость изменения активной мощности генерирующего оборудования под воздействием регулятора частоты вращения турбины (регулятора мощности) от изменения частоты.
2.34. третичное регулирование мощности (третичное регулирование): Процесс изменения активной мощности генерирующего оборудования в целях восстановления резервов вторичного регулирования.
2.35. частота: Значение частоты электрического тока.
3. Сокращения
