Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 января 2014 г. N 5-ст

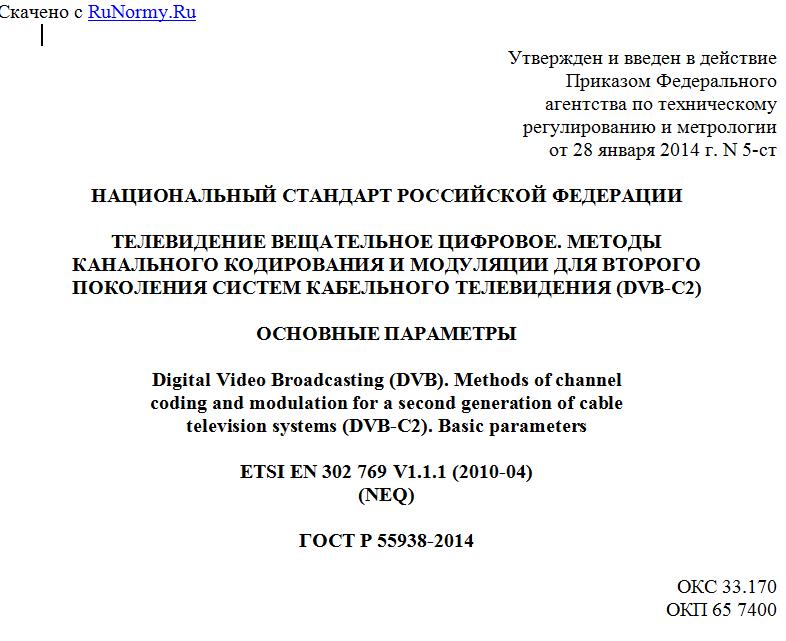

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕЛЕВИДЕНИЕ ВЕЩАТЕЛЬНОЕ ЦИФРОВОЕ. МЕТОДЫ
КАНАЛЬНОГО КОДИРОВАНИЯ И МОДУЛЯЦИИ ДЛЯ ВТОРОГО
ПОКОЛЕНИЯ СИСТЕМ КАБЕЛЬНОГО ТЕЛЕВИДЕНИЯ (DVB-C2)
ОСНОВНЫЕ ПАРАМЕТРЫ
Digital Video Broadcasting (DVB). Methods of channel
coding and modulation for a second generation of cable
television systems (DVB-C2). Basic parameters
ETSI EN 302 769 V1.1.1 (2010-04)
(NEQ)
ГОСТ Р 55938-2014
ОКС 33.170
ОКП 65 7400
Дата введения
1 сентября 2014 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием Ордена Трудового Красного Знамени научно-исследовательским институтом радио, Самарский филиал "Самарское отделение научно-исследовательского института радио"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 января 2014 г. N 5-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений стандарта Европейского института по стандартизации в области телекоммуникаций (ETSI) ЕТСИ EN 302 769 V1.1.1 (2010-04) "Телевидение вещательное цифровое. Методы канального кодирования и модуляции для второго поколения систем кабельного телевидения (DVB-C2)" [ETSI EN 302 769 V1.1.1 (2010-04) "Digital Video Broadcasting (DVB); Frame structure channel coding and modulation for a second generation digital transmission system for cable systems (DVB-C2)", NEQ]
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования и рекомендации к методам канального кодирования и модуляции для второго поколения систем кабельного телевидения DVB-C2.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения
ГОСТ Р 52591-2006 Система передачи данных пользователя в цифровом телевизионном формате. Основные параметры
ГОСТ Р 53528-2009 Телевидение вещательное цифровое. Требования к реализации протокола высокоскоростной передачи информации DSM-CC. Основные параметры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения, сокращения, обозначения и символы
3.1 В настоящем стандарте применены термины по ГОСТ Р 52210, ГОСТ Р 52591, ГОСТ Р 53528, а также следующие термины с определениями:
3.1.1 активная ячейка (active cell): Ячейка OFDM, переносящая точку созвездия для сигнализации L1 или PLP.
3.1.2 данные PLP (data PLP): Полезные данные, переносимые PLP.
3.1.3 заголовок преамбулы (preamble header): Фиксированный формат данных сигнализации, размещенный в первой части преамбулы, переносящий параметры длины и перемежения Layer1-part 2.
3.1.4 идентификатор типа пакета (packet identifier; PID): Тринадцатибитовый указатель в заголовке транспортного пакета, определяющий принадлежность пакета тому или иному потоку данных.
3.1.5 интерфейс: Семантическая и синтаксическая конструкция в коде программы, используемая для специфицирования услуг, предоставляемых классом или компонентом. Интерфейс определяет границу взаимодействия между классами или компонентами, специфицируя определенную абстракцию, которую осуществляет реализующая сторона.
3.1.6 информация о службах (Service Information; SI): Совокупность таблиц, которые передаются в составе транспортных потоков MPEG-2, предназначенных для вещания. К основным таблицам информации о службах относятся таблицы, характеризующие параметры сети передачи, компоненты служб: таблица объединения букета программ (Bouquet Association Table; BAT), таблица информации о событиях (Event Information Table; EIT), таблица состава программы (Program Map Table; PMT), таблица состояния событий (Running Status Table; RST), таблица описания служб (Service Description Table; SDT), таблица времени и даты (Time and Date Table; TDT), таблица смещения времени (Time Offset Table; TOT).
3.1.7 Кадр C2 (C2 frame): Кадр фиксированного физического уровня TDM, который разделен на Слои Данных переменных размеров.
Примечание - Кадр C2 начинается с одного или нескольких Символов Преамбулы.
3.1.8 Кадр FECFrame: Последовательность NLDPC (16 200 или 64 800) битов для одной операции кодирования LDPC.
Примечание - В случае применения Слоев Данных, переносящих один PLP, при постоянных параметрах модуляции и кодирования данные заголовка FECFrame могут передаваться средствами сигнализации Layer1-part2, в этом случае пакет Слоя Данных идентичен Кадру XFECFrame.
3.1.9 Кадр XFECFrame: Кадр FECFrame, отображенный на созвездие QAM.
3.1.10 код Боуза - Чоудхури - Хоквенгема (Bose-Chaudhuri-Hocquenghem; BCH): Семейство циклических двоичных кодов с исправлением ошибок. Длина кода n определяется выражением 2m - 1, где m >= 3. Код позволяет исправлять t ошибок при условии увеличения длины кода на (n - kbch) проверочных символов, где kbch - количество информационных символов. Значение t определяется из условия (n - k < mt).
3.1.11 нулевой пакет (null packet): Пакет MPEG с идентификатором Packet_ID, равным 0x1FFF.
Примечание - Нулевой пакет не несет данные полезной нагрузки и предназначен для заполнения.
3.1.12 Общий PLP (common PLP): Специальный PLP, который содержит данные, используемые несколькими PLP (транспортными потоками).
3.1.13 Пакет Слоя Данных (data slice packet): Кадр XFECFrame, включающий связанный с ним заголовок FECFrame.
3.1.14 полоса режекции (notch): Набор смежных ячеек OFDM в каждом символе OFDM, формирующих полосу режекции.
Примечание - В полосах режекции радиосигнал не излучается.
3.1.15 рассредоточенные пилот-сигналы (scattered pilots): Несущие, которые размещаются в ячейках, позиции которых в кадре OFDM изменяются от символа к символу.
Примечание - Позиции рассредоточенных пилот-сигналов характеризуют начало и окончание Слоев Данных.
3.1.16 Символ Данных (data symbol): Символ OFDM в Кадре C2 (не является Символом Преамбулы).
3.1.17 Символ OFDM (OFDM Symbol): Сигнал на выходе Системы C2, частотный спектр которого содержит все активные модулированные несущие на временном интервале Ts (общая длительность символа OFDM), включающем полезный сигнал и интервал защиты.
3.1.18 Символ Преамбулы (preamble symbol): Один или несколько символов OFDM, переданных в начале каждого Кадра C2.
Примечание - Символ Преамбулы переносит данные сигнализации L1-part2.
3.1.19 символ созвездия (constellation symbol): Характеризуется количеством передаваемых битов , .
3.1.20 Система C2 (C2 system): Полный передаваемый сигнал Системы C2 в соответствии с Преамбулой, описанной в блоке L1-part2.
3.1.21 Слой Данных (data slice): Группа ячеек OFDM, переносящих один или несколько PLP в определенном поддиапазоне частот.
Примечание - Эта группа состоит из ячеек OFDM в постоянном диапазоне адресов ячеек в каждом Символе Данных полного Кадра C2, исключая Символы Преамбулы.
3.1.22 ссылка на программные часы (Program Clock Reference; PCR): Тридцатитрехбитовое число, оцениваемое в периодах частоты 90 кГц, вводимое на программном уровне индивидуально для каждой передаваемой телевизионной программы.
3.1.23 транспортный поток; ТП (transport stream; TS): Набор из нескольких программных потоков данных цифрового вещательного телевидения, сформированный из программных пакетов постоянной длины с коррекцией ошибок и независимым тактированием от своих источников синхронизации. Параметры транспортного потока определяются стандартом ISO/IEC [1] (2.4).
3.1.24 элементарный период (elementary period): Период времени, который зависит от выбора полосы пропускания канала и определяет другие периоды времени в Системе C2.
3.1.25 ячейка данных (data cell): Ячейка OFDM, которая содержит только данные и не является ни пилот-сигналом, ни тональной ячейкой резервирования.
3.1.26 ячейка OFDM (OFDM cell): Значение модуляции одной несущей OFDM на интервале одного символа OFDM, например, одной точки созвездия.
3.1.27 ячейки фиктивные (dummy cell): Ячейки OFDM, переносящие псевдослучайные значения, используемые для заполнения неиспользованной емкости, не применяются для сигнализации L1, PLP или вспомогательных данных.
3.1.28 BBFrame (BaseBand Frame): Формат входного сигнала, обработанный в режиме потоковой адаптации.
3.1.29 BBHeader: Заголовок поля данных основной полосы.
3.1.30 BUFS: Необходимый максимальный размер буфера приемника для компенсации изменения задержки.
3.1.31 BUFSTAT: Фактическое состояние буфера приемника.
3.1.32 div: Оператор целочисленного деления, определяемый:
