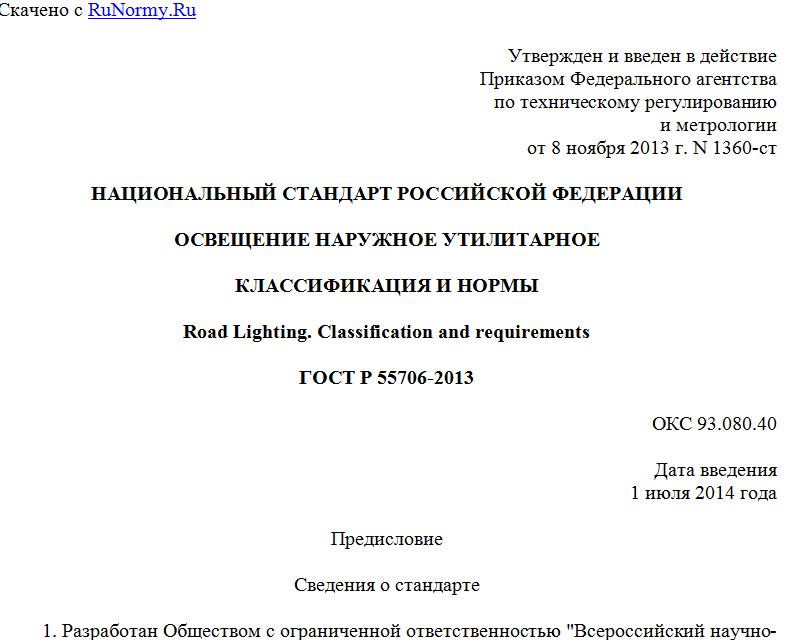

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 ноября 2013 г. N 1360-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСВЕЩЕНИЕ НАРУЖНОЕ УТИЛИТАРНОЕ
КЛАССИФИКАЦИЯ И НОРМЫ
Road Lighting. Classification and requirements
ГОСТ Р 55706-2013
ОКС 93.080.40
Дата введения
1 июля 2014 года
Предисловие
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ").
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1360-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на утилитарное наружное освещение и устанавливает классификацию и нормы освещения объектов улично-дорожной сети в пределах территорий городских и сельских населенных пунктов.
Настоящий стандарт применяют при проектировании и эксплуатации стационарных установок утилитарного наружного освещения.
Настоящий стандарт не распространяется на освещение автотранспортных тоннелей, территорий железнодорожного, морского, речного, авиационного транспорта и промышленных предприятий, открытых спортивных сооружений, а также архитектурное, ландшафтное, витринное, рекламное и охранное наружное освещение.
Методы расчета нормируемых параметров по ГОСТ Р 55708, методы измерений нормируемых параметров - по ГОСТ Р 55707.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55392-2012 Приборы и комплексы осветительные. Термины и определения
ГОСТ Р 55708-2013 Освещение наружное утилитарное. Методы расчета нормируемых параметров
ГОСТ Р 55707-2013 Освещение наружное утилитарное. Методы измерений нормируемых параметров
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены термины по ГОСТ Р 55392, а также следующие термины с соответствующими определениями:
3.1. Улично-дорожная сеть: совокупность улиц, дорог, проездов, площадей и пешеходные пространства в пределах территории населенного пункта.
3.2. Категория объекта: градостроительная характеристика объекта улично-дорожной сети, определяемая значимостью объекта и его размещением в пределах территории населенного пункта.
3.3. Дорога: обустроенная и используемая для движения транспортных средств и пешеходов полоса земли либо поверхность искусственного сооружения.
3.4. Улица: пространство, полностью или частично ограниченное зданиями с одной или обеих сторон, с проезжей частью для транспорта, с пешеходными и велосипедными дорожками.
3.5. Улица местного значения: улица, обеспечивающая непосредственный доступ к зданиям и дворовым территориям с минимальным сквозным транспортным движением.
3.6. Перекресток: транспортный узел, в котором две или более дороги соединяются или пересекаются в одном уровне.
3.7. Транспортная развязка: место пересечения или разветвления двух или более дорог в разных уровнях с одним или более соединяющими съездами, обеспечивающими перемещение между этими дорогами.
3.8. Конфликтный участок: участок проезжей части, в пределах которого транспортный поток может разделяться на несколько направлений, пересекать пути движения других участников движения или в пределах которого изменяется ширина проезжей части.
3.9. Участники движения: лица, принимающие непосредственное участие в процессе движения - водители или пассажиры транспортных средств и пешеходы.
3.10. Утилитарное наружное освещение: стационарное освещение, обеспечивающее безопасное и комфортное движение транспортных средств и пешеходов на дорогах, улицах, велосипедных дорожках и в пешеходных зонах парков и скверов в темное время суток.
3.11. Общая равномерность яркости; : отношение минимального значения яркости дорожного покрытия к среднему.
3.12. Продольная равномерность яркости; : отношение минимального значения яркости дорожного покрытия к максимальному ее значению по оси полосы движения.
3.13. Равномерность освещенности; : отношение минимального значения освещенности на дорожном покрытии к среднему.
3.14. Пороговое приращение яркости; TI, %: мера слепящей блескости, характеризующая увеличение контраста между объектом и его фоном, при котором видимость объекта при наличии блеского источника света стала бы такой же, как и в его отсутствие.
3.15. Участок со стандартной геометрией проезжей части: участок дороги или улицы, проезжая часть которого представляет собой плоское прямоугольное полотно длиной, определяемой стандартными условиями наблюдения.
Примечания
1. Стандартные условия наблюдения: глаз водителя расположен на высоте h = 1,5 м над уровнем дорожного покрытия и удален от точки наблюдения на расстояние, при котором линия зрения направлена в расчетную точку под углом (1 +/- 0,5)° к плоскости полотна дороги.
2. Для участков со стандартной геометрией проезжей части нормируют яркость дорожного покрытия.
3.16. Участок дороги с нестандартной геометрией проезжей части: участок дороги или улицы, имеющий отклонения от стандартной геометрии: повороты, развилки, въезды и съезды с эстакад, криволинейные (в плане и профиле) участки и др.
Примечание. Для участков с нестандартной геометрией проезжей части нормируют освещенность на дорожном покрытии.
3.17. Коэффициент эксплуатации; MF: отношение освещенности в заданной точке, создаваемой осветительной установкой (далее - ОУ) к концу установленного срока эксплуатации, к освещенности в той же точке в начале эксплуатации.
Примечание. Величина, обратная коэффициенту запаса.
4. КЛАССИФИКАЦИЯ
4.1. Категории и классы по освещению объектов улично-дорожной сети, предназначенных для движения транспорта, установлены в таблице 1.
Таблица 1
Категория объекта Класс объекта по освещению Основное назначение объекта Транспортная характеристика Расчетная скорость движения, км/ч Число полос движения Пропускная способность, тыс. ед/ч
А Магистральные дороги и улицы общегородского назначения За пределами центра города <*> А1 Автомагистрали, федеральные и транзитные трассы, основные магистрали города Все виды транспорта, движение непрерывное, пересечения в разных уровнях 100 6 - 8 Св. 10
А2 Прочие федеральные дороги и основные улицы Все виды транспорта, движение непрерывное и регулируемое, пересечение с магистралями в одном или разных уровнях 80 - 100 6 - 8 7 - 9
В центре города А3 Центральные магистрали, связывающие улицы с выходом на магистрали класса А1 Все виды транспорта, кроме грузового, не связанного с обслуживанием центра. Интенсивное пешеходное движение, движение регулируемое, пересечение с магистралями в одном уровне 90 6 - 8 4 - 7
А4 Основные исторические проезды центра, внутренние транспортные связи центра города Все виды транспорта, кроме грузового, не связанного с обслуживанием центра. Интенсивное пешеходное движение, движение регулируемое, пересечение с магистралями в одном уровне 80 4 - 6 3 - 5
Б Магистрали и улицы районного значения За пределами центра города Б1 Основные дороги и улицы города районного значения Все виды транспорта, движение регулируемое, пересечения в одном уровне 60 - 70 4 - 6 3 - 5
В центре города Б2 Все виды транспорта, кроме грузового, не связанного с обслуживанием центра, движение регулируемое, пересечения в одном уровне 60 3 - 6 2 - 5
В Улицы местного значения Жилая застройка за пределами центра города В1 Транспортные и пешеходные связи в пределах жилых районов и выход на магистрали, кроме улиц с непрерывным движением Легковой, специальный и обслуживающий грузовой транспорт, иногда общественный пассажирский, движение регулируемое, пересечения в одном уровне 60 2 - 4 1,5 - 3
Жилая застройка в центре города В2 Транспортные и пешеходные связи в жилых микрорайонах, выход на магистрали Легковой, специальный и обслуживающий грузовой транспорт, движение регулируемое, пересечения в одном уровне 60 2 - 4 1,5 - 3
В городских промышленных, коммунальных и складских зонах В3 Транспортные связи в пределах производственных и коммунально-складских зон Все виды транспорта, движение регулируемое, пересечения в одном уровне 60 2 - 4 0,5 - 2
<*> Центр города - территория центральной части города, устанавливаемая городскими властями.
Примечание. Классификация объектов улично-дорожной сети установлена в [1].
4.2. Классы по освещению пешеходных пространств установлены в таблице 2.
Таблица 2
Класс объекта по освещению Характеристика объекта
П1 Площадки перед входами культурно-массовых, спортивных, развлекательных и торговых объектов
П2 Главные пешеходные улицы исторической части города и основных общественных центров административных округов, непроезжие и предзаводские площади, площадки посадочные, детские и отдыха
П3 Пешеходные улицы; главные и вспомогательные входы городских парков, санаториев, выставок и стадионов
П4 Тротуары, отделенные от проезжей части дорог и улиц; основные проезды микрорайонов, подъезды, подходы и центральные аллеи детских, учебных и лечебно-оздоровительных учреждений
П5 Второстепенные проезды и проходы на территориях микрорайонов, хозяйственные площадки на территориях микрорайонов, боковые аллеи и вспомогательные входы общегородских парков, центральные аллеи парков административных округов
П6 Боковые аллеи и вспомогательные входы парков административных округов
5. НОРМЫ ОСВЕЩЕНИЯ
5.1. Нормы освещения проезжей части улиц, дорог и площадей
