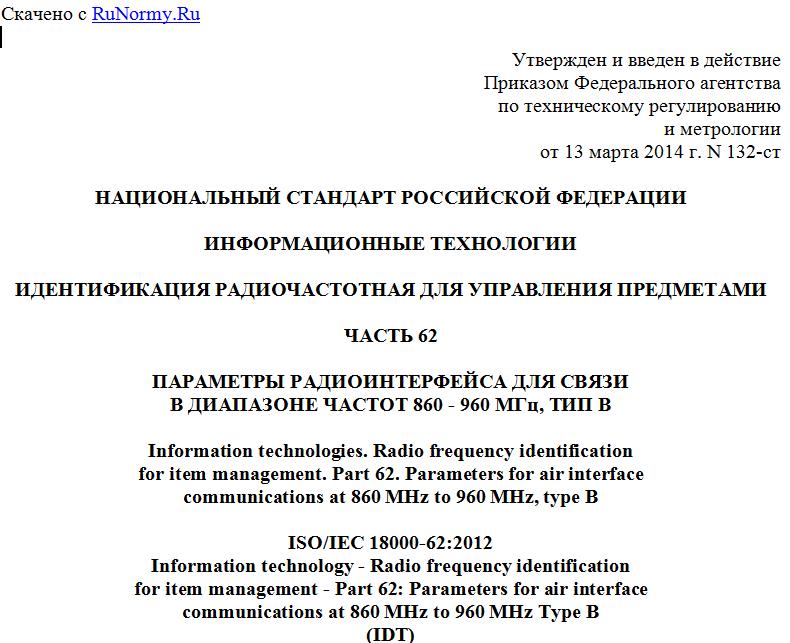

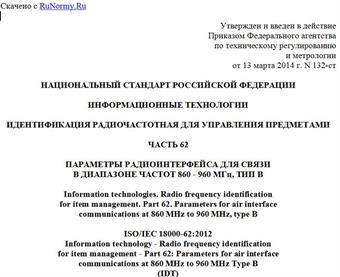

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 марта 2014 г. N 132-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
ИДЕНТИФИКАЦИЯ РАДИОЧАСТОТНАЯ ДЛЯ УПРАВЛЕНИЯ ПРЕДМЕТАМИ
ЧАСТЬ 62
ПАРАМЕТРЫ РАДИОИНТЕРФЕЙСА ДЛЯ СВЯЗИ
В ДИАПАЗОНЕ ЧАСТОТ 860 - 960 МГц, ТИП B
Information technologies. Radio frequency identification
for item management. Part 62. Parameters for air interface
communications at 860 MHz to 960 MHz, type B
ISO/IEC 18000-62:2012
Information technology - Radio frequency identification
for item management - Part 62: Parameters for air interface
communications at 860 MHz to 960 MHz Type B
(IDT)
ГОСТ Р ИСО/МЭК 18000-62-2014
Группа П85
ОКС 35.040
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН ООО "НТЦ "Альфа-1" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 355 "Технологии автоматической идентификации и сбора данных"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 марта 2014 г. N 132-ст
4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 18000-62:2012 "Информационные технологии. Радиочастотная идентификация для управления предметами. Часть 62. Параметры радиоинтерфейса для связи в диапазоне частот 860 МГц - 960 МГц, тип B" (ISO/IEC 18000-62:2012 "Information technology - Radio frequency identification for item management - Part 62: Parameters for air interface communications at 860 MHz to 960 MHz Type B").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт описывает пассивную систему радиочастотной идентификации, работающую на принципе обратного рассеяния и обеспечивающую следующие возможности:
- одновременную идентификацию и установление связи с множеством радиочастотных меток, находящихся в рабочей области;
- выбор подмножества радиочастотных меток для идентификации или опроса;
- многократное считывание, запись и перезапись данных на отдельные радиочастотные метки;
- постоянную блокировку пользователем памяти радиочастотной метки;
- защиту целостности данных;
- обнаружение ошибок на линии связи устройства считывания/опроса (далее - устройство опроса) с радиочастотной меткой;
- обнаружение ошибок на линии связи радиочастотной метки с устройством опроса;
- поддержку пассивных радиочастотных меток с источником питания или без него.
Настоящий стандарт устанавливает физические и логические требования к пассивной системе радиочастотной идентификации, работающей на принципе обратного рассеяния в частотном диапазоне от 860 до 960 МГц. В состав системы входят устройства опроса, также называемые устройствами считывания, и радиочастотные метки, также называемые этикетками.
Устройство опроса передает информацию радиочастотной метке с помощью модуляции радиочастотного сигнала в диапазоне от 860 до 960 МГц. Радиочастотная метка с помощью использования этого сигнала получает как информацию, так и энергию питания. Радиочастотная метка является пассивной, если получает всю необходимую для ее работы энергию из радиочастотного сигнала устройства опроса. Если метка оснащена источником питания, она может работать, используя те же принципы, что и пассивная метка, но получение из радиочастотного сигнала устройства опроса всей необходимой энергии для нее не является обязательным.
Устройство опроса получает информацию от радиочастотной метки с помощью излучения в ее направлении непрерывного радиочастотного сигнала, который радиочастотная метка отражает в обратном направлении. При этом радиочастотная метка модулирует отраженный сигнал путем изменения коэффициента отражения своей антенны. Таким образом, радиочастотная метка использует для передачи информации устройству опроса принцип обратного рассеяния. Система работает по схеме "устройство опроса инициирует связь" ("Interrogator talks first", ITF). Это означает, что радиочастотная метка модулирует коэффициент отражения своей антенны информационным сигналом только после получения соответствующего указания от устройства опроса.
Устройство опроса и радиочастотная метка не передают информацию одновременно. Канал передачи является полудуплексным, то есть когда передачу осуществляет устройство опроса, радиочастотная метка осуществляет прием, и наоборот.
Международная организация по стандартизации (ИСО - ISO) и Международная электротехническая комиссия (МЭК - IEC) обращают внимание на то, что соответствие данному документу может подразумевать необходимость использования патентов в области технологии радиочастотной идентификации, приведенных в соответствующих разделах настоящего стандарта.
ИСО и МЭК не рассматривают вопросов подтверждения, срока действия и области применения указанных патентных прав.
Владельцы указанных патентных прав гарантируют ИСО и МЭК готовность вести переговоры с обратившимися к ним лицами о предоставлении лицензий на разумных и недискриминационных условиях. При наличии таких гарантий заявления владельцев патентных прав регистрируются в ИСО и МЭК.
Информация о заявленных патентах приведена ниже в таблице.
Контактная информация
Патентодержатель: Юридическое наименование: Impinj, Inc. Контактная информация для подачи заявления на получение лицензии: Контактное лицо, департамент: Chris Diorio, CTO Адрес: 701 N 34th St Suite 300, Seattle, WA 98103, USA Тел.: +1 206 834 1115 Факс: +1 206 517 5262 E-mail: diorio@impinj.com URL адрес: www.impinj.com
Патентодержатель: Юридическое наименование: NXP B.V. Контактная информация для подачи заявления на получение лицензии: Контактное лицо, департамент: Aaron Waxler, Intellectual Property & Licensing Адрес: 411 East Plumeria, San , CA 95134-1924, USA Тел.: +1 914 860 4296 E-mail: Aaron.Waxler@nxp.com
Следует обратить внимание на то, что некоторые положения настоящего стандарта могут быть защищены патентами, отличными от приведенных в вышеуказанной таблице. ИСО и МЭК не несут ответственности за определение каких-либо патентных прав.
Актуальная информация о патентах, которые могут быть использованы в настоящем стандарте, может быть найдена в сети Интернет по адресу www.iso.org/patents.
Дополнительные пояснения текста стандарта приведены в сносках, выделенных курсивом.
1. Область применения
Настоящий стандарт устанавливает требования к радиоинтерфейсу устройств радиочастотной идентификации, работающих в диапазоне частот 860 - 960 МГц, выделенном для промышленных, научных и медицинских целей и используемом в применении радиочастотной идентификации для управления предметами. Он содержит общее техническое описание устройств радиочастотной идентификации, которое может быть использовано другими техническими комитетами при разработке стандартов по применению систем радиочастотной идентификации. Настоящий стандарт должен способствовать обеспечению совместимости и функциональной взаимозаменяемости компонентов растущего рынка систем радиочастотной идентификации в международном масштабе.
Настоящий стандарт определяет следующие параметры прямой и обратной линий связи систем радиочастотной идентификации: рабочую частоту; допустимое отклонение частоты рабочего канала; полосу частот канала; максимально допустимую эквивалентную изотропно-излучаемую мощность; паразитные излучения; модуляцию; коэффициент заполнения (скважность); методы кодирования данных; скорость передачи данных; допустимое отклонение скорости передачи данных; порядок передачи битов. Для режимов, где это необходимо, определены: рабочие частоты каналов; скорости их переключения; последовательность скачков частоты; последовательность распределения спектра и скорость передачи элементов данных. Настоящий стандарт также определяет протоколы обмена данными, которые использует радиоинтерфейс.
Настоящий стандарт определяет физические и логические требования для пассивных систем радиочастотной идентификации, работающих на принципе обратного рассеяния по схеме ITF ("устройство опроса инициирует связь"). Система радиочастотной идентификации включает в себя устройства опроса, также называемые устройствами считывания, и радиочастотные метки, также называемые этикетками. Устройства опроса передают радиочастотным меткам непрерывный радиосигнал, а принимают отраженный радиосигнал обратного рассеяния, который радиочастотные метки модулируют для передачи устройствам опроса информации путем изменения коэффициента отражения своей антенны. Система радиочастотной идентификации, работающая по схеме ITF, означает, что радиочастотная метка модулирует сигнал обратного рассеяния только после соответствующей команды устройства опроса.
Настоящий стандарт относится конкретно к системам типа B.
Системы радиочастотной идентификации типа B используют манчестерское кодирование в прямой линии связи и антиколлизионный алгоритм типа бинарного дерева.
Настоящий стандарт определяет:
- физические взаимодействия (сигнальный уровень линий связи) между устройством опроса и радиочастотной меткой;
- рабочие операции и команды устройства опроса и радиочастотной метки;
- антиколлизионный алгоритм, используемый при идентификации определенной радиочастотной метки в рабочей области с множеством радиочастотных меток.
2. Соответствие стандарту
2.1. Заявление о соответствии настоящему стандарту
Для заявления о соответствии устройства опроса или радиочастотной метки настоящему стандарту необходимо их соответствие требованиям всех соответствующих разделов настоящего стандарта, кроме определенных как необязательные. Устройство опроса и радиочастотная метка должны также соответствовать требованиям национальных нормативных документов, регламентирующих вопросы использования полос радиочастот, что может привести к ограничению их функциональных возможностей.
Необходимые методы испытаний на соответствие настоящему стандарту установлены в техническом отчете ИСО/МЭК ТО 18047-6.
Соответствие стандарту может также потребовать наличия лицензии от обладателя прав на интеллектуальную собственность, использованную в заявленном устройстве.
2.2. Обеспечение соответствия и требования к устройству опроса
