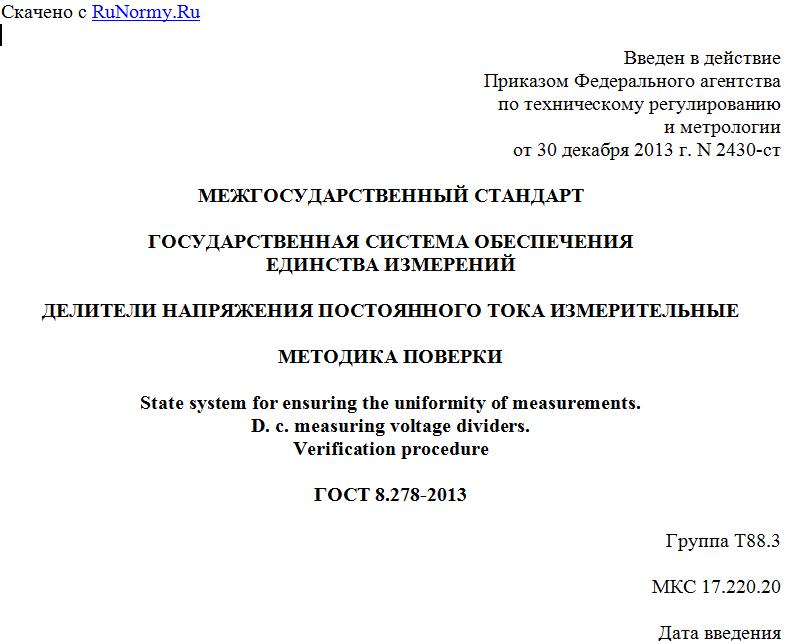

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 декабря 2013 г. N 2430-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ
ДЕЛИТЕЛИ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА ИЗМЕРИТЕЛЬНЫЕ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
D. c. measuring voltage dividers.
Verification procedure
ГОСТ 8.278-2013
Группа Т88.3
МКС 17.220.20
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС").
2. Внесен Техническим комитетом ТК 053 "Основные нормы и правила по обеспечению единства измерений".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 27 декабря 2013 г. N 63-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. N 2430-ст межгосударственный стандарт ГОСТ 8.278-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Стандарт подготовлен на основе применения ГОСТ Р 8.687-2009.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на измерительные резисторные делители напряжения постоянного тока (далее - делители) и устанавливает методы и средства их первичной и периодической поверок.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.028-86 <*> Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.3-75 Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности
ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 7165-93 Мосты постоянного тока для измерения сопротивления
ГОСТ 9245-79 Потенциометры постоянного тока измерительные. Общие технические условия
ГОСТ 11282-93 Резистивные делители напряжения постоянного тока
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 8.764-2011.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены термины в соответствии с рекомендациями [1], а также следующие термины с соответствующими определениями:
3.1. Средства поверки: эталоны, калибраторы, эталонные приборы, поверочные установки и другие средства измерений, применяемые при поверке в соответствии с установленными правилами.
3.2. Эталонный прибор: прибор, используемый в качестве эталонного при проведении поверки.
3.3. Номинальное значение: значение, принятое в качестве номинального значения параметра.
3.4. Нормирующее значение: значение, к которому приведена погрешность.
Примечание. В качестве нормирующего значения могут быть приняты номинальное значение параметра, предел диапазона измерений, модуль разности пределов измерений.
3.5. Нормальные условия проведения поверки: условия проведения поверки, характеризуемые совокупностью значений или областей значений влияющих величин, при которых изменением результата поверки допускается пренебречь.
4. ОПЕРАЦИИ ПОВЕРКИ
4.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1
Наименование операции Номер подраздела настоящего стандарта Обязательность проведения операции
при выпуске из производства при ремонте при эксплуатации и хранении
Внешний осмотр 9.1 Да Да Да
Проверка работы термостатирующего устройства (термостатированные делители) 9.2 Да Да Да
Проверка электрической прочности изоляции 9.4 Да Да Нет
Определение сопротивления изоляции 9.3 Да Да Да
Определение основной погрешности делителей без устройств для самокалибровки (автономной поверки) 9.5 Да Да Да
Определение основной погрешности делителей с устройством для самокалибровки (автономной поверки) 9.6 Да Да Да
Определение основной погрешности делителей, выпускаемых из ремонта, в случае замены резисторов измерительной цепи 9.7 Нет Да Нет
5. СРЕДСТВА ПОВЕРКИ
5.1. При проведении поверки должны быть применены следующие средства поверки:
5.1.1. Потенциометры напряжения постоянного тока, приведенные в таблице 2, класса точности 0,01 и более точные по ГОСТ 9245.
Таблица 2
Обозначение потенциометра Класс точности Верхний диапазон измерения напряжения, B Основная погрешность измерения напряжения U, B, не более
Р332 0,0005 2,1211111
Р345 0,001 2,12111
Р363-1 0,001 2,121111
Р379 0,001 21,1111
Р363-2 0,002 2,121111
Р363-3 0,005 2,121111
Р377 0,005 21,1111
