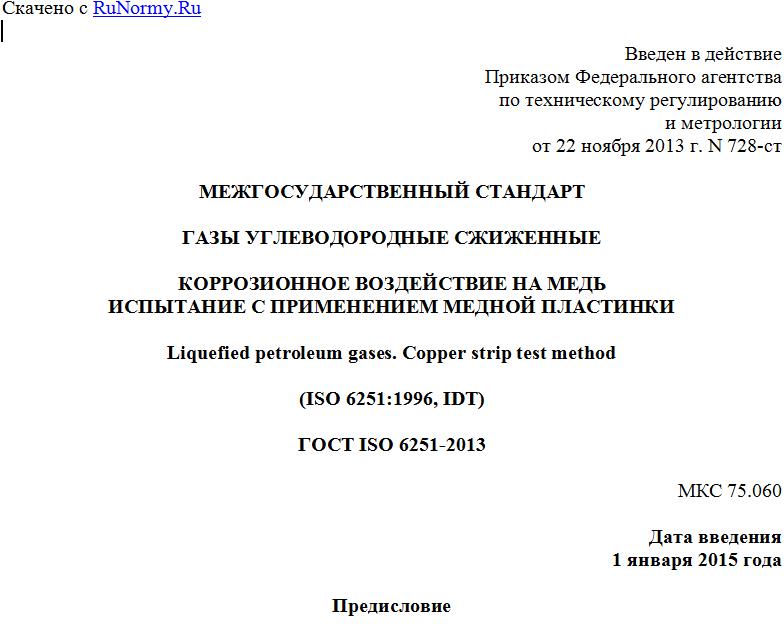

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 728-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ
КОРРОЗИОННОЕ ВОЗДЕЙСТВИЕ НА МЕДЬ
ИСПЫТАНИЕ С ПРИМЕНЕНИЕМ МЕДНОЙ ПЛАСТИНКИ
Liquefied petroleum gases. Copper strip test method
(ISO 6251:1996, IDT)
ГОСТ ISO 6251-2013
МКС 75.060
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44-2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен международному стандарту ISO 6251:1996 Liquefied petroleum gases - Corrosiveness to copper - Copper strip test (Сжиженные углеводородные газы. Коррозионное воздействие на медь. Метод медной пластинки).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 28 "Нефтепродукты и смазочные материалы" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении Д.А.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 728-ст межгосударственный стандарт ГОСТ ISO 6251-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Предупреждение - В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения коррозионного воздействия на медь сжиженных углеводородных газов.
Примечание - Эквивалентное испытание с медной пластинкой менее летучих нефтепродуктов приведено в ИСО 2160.
2 Нормативные ссылки
2.1 Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа:
ISO 2160:1998, Petroleum products - Corrosiveness to copper - Copper strip test (Нефтепродукты. Коррозионное воздействие на медь. Метод медной пластинки)
ISO 3696:1987, Water for analytical laboratory use - Specification and test methods (Вода для лабораторного анализа. Спецификация и методы испытаний)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 сжиженный углеводородный газ, СУГ (liquefied petroleum gas, LPG): Углеводородный газ, который можно хранить и/или транспортировать в жидком состоянии при умеренном давлении и температуре окружающей среды. Он состоит в основном из алканов или алкенов C3 и C4 или их смеси, обычно содержит менее 5% объема жидкого вещества с большим числом атомов углерода и имеет избыточное давление насыщенных паров не более приблизительно 1600 кПа при температуре 40 °C.
4 Сущность метода
Полированную медную пластинку помещают на 1 ч в испытательный цилиндр, содержащий 100 см3 образца СУГ, насыщенного водой, при подходящем рабочем давлении и температуре 40 °C.
Затем извлекают медную пластинку из цилиндра и классифицируют коррозионное воздействие образца СУГ на медь по одному из классов, указанных в таблице 1, сравнением с эталонным коррозионным пятном на меди.
Таблица 1
Классификация коррозионного воздействия на медную пластинку
Класс Обозначение Характеристика <1>
Только что отполированная медная пластинка Без тусклости <2>
1 Легкая тусклость Светло-оранжевая, почти незаметная на полированной поверхности. Темно-оранжевая
2 Средняя тусклость Бордовая. Лавандовая. Многоцветная с лавандовым голубым и/или серебряным налетом на бордо. Серебристая. Латунная или золотая
3 Сильная тусклость Фуксия на латунной пластинке. Многоцветная красно-зеленым блестящая, без серого
4 Коррозионная Прозрачно-черная, темно-серая или коричневая с едва заметным зеленым. Графитовая или черная тусклая. Глянцевая или угольно-черная
<1> Эталон коррозионного воздействия на медную пластинку состоит из характеристик в этом описании. <2> Отполированная пластинка включена в эту серию только как показатель внешнего вида отполированной пластинки до испытания; невозможно получить такой внешний вид после испытания, даже имея не коррозионно-активный образец СУГ.
5 Реактивы и материалы
5.1 Растворитель: ацетон класса ч.д.а., не содержащий серу, или 2,2,4-триметилпентан чистотой не менее 99%.
5.2 Вода, соответствующая 3 классу по ISO 3696.
5.3 Медная пластинка длиной (75 +/- 5) мм, шириной (12,5 +/- 2,5) мм и толщиной от 1,5 до 3,0 мм, соответствующая ISO 2160, с отверстием по центру пластинки диаметром 3 мм на расстоянии примерно 3 мм от края.
5.4 Материалы для полирования: карборундовая шлифовальная бумага различной степени зернистости на бумажной или тканевой основе с размером частиц 65 мкм, абразивный порошок с размером частиц 105 мкм и медицинская гигроскопическая хлопковая вата.
5.5 Эталоны коррозии на меди <1>
--------------------------------
<1> Эталон коррозии на медной пластинке есть в продаже. Подробности можно получить в Секретариате ISO/TC 28.
Поддерживание и контроль стабильности эталонных пятен в соответствии с ISO 2160.
6 Аппаратура
6.1 Цилиндр для определения коррозии медной пластинки (см. рисунок 1), выдержавший гидростатическое испытание при давлении 7,0 МПа, не протекающий при наполнении газом под давлением 3,5 МПа при погружении в водяную баню (6.2). Цилиндр состоит из следующих деталей:
1 - игольчатый вентиль A диаметром 6 мм; 2 - верхняя крышка; 3 - хлоропреновое уплотняющее кольцо; 4 - резьба; 5 - трубка для погружения; 6 - внутренний диаметр трубки для погружения, равный 3 мм; 7 - внутренний диаметр цилиндра, равный 38 мм; 8 - медная пластинка; 9 - игольчатый вентиль B диаметром 6 мм
Рисунок 1 - Цилиндр для определения коррозии на медной
пластинке
6.1.1 Цилиндр из нержавеющей стали, приведенный на рисунке 1, имеет внизу сужение для игольчатого вентиля диаметром 6 мм и сверху резьбу для
