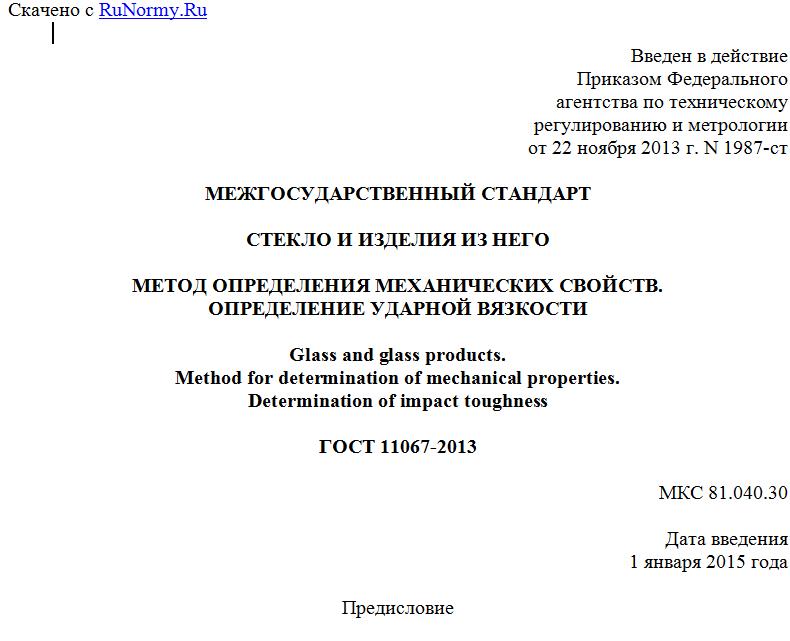

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1987-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО
МЕТОД ОПРЕДЕЛЕНИЯ МЕХАНИЧЕСКИХ СВОЙСТВ.
ОПРЕДЕЛЕНИЕ УДАРНОЙ ВЯЗКОСТИ
Glass and glass products.
Method for determination of mechanical properties.
Determination of impact toughness
ГОСТ 11067-2013
МКС 81.040.30
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Институт стекла".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 61-П от 5 ноября 2013 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1987-ст межгосударственный стандарт ГОСТ 11067-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Взамен ГОСТ 11067-85.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячных информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод определения ударной вязкости и распространяется на стекло, изделия из него и стеклокристаллические материалы (стекло листовое, закаленное, термоупрочненное, стекло с покрытием, многослойное стекло, ситаллы, шлакоситаллы и т.д.).
Метод, установленный в настоящем стандарте, применяют при проведении исследовательских, лабораторных, контрольных и других видов испытаний.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.4.013-85 Система стандартов безопасности труда. Очки защитные. Общие технические условия
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Ударная вязкость: способность материала поглощать механическую энергию в процессе деформации и разрушения под действием ударной нагрузки.
3.2. Стеклокристаллический материал: материал, полученный кристаллизацией стекла соответствующего химического состава.
4. Сущность метода
Метод состоит в определении энергии, затрачиваемой на разрушение образца, свободно лежащего на опорах, при однократном ударе маятника.
5. Условия проведения испытаний
Испытания по определению ударной вязкости проводят при:
- температуре (20 +/- 5) °C;
- относительной влажности воздуха от 40% до 70%.
В исследовательских целях возможно проведение испытаний при других температурах, что должно быть указано в протоколе испытаний.
Перед проведением испытаний образцы должны быть выдержаны в условиях проведения испытания не менее 12 ч.
6. Требования безопасности
6.1. Требования безопасности при проведении испытаний устанавливают в соответствии с гигиеническими правилами, правилами по электробезопасности, правилами противопожарной безопасности в соответствии с применяемым испытательным оборудованием.
6.2. Пожарную безопасность обеспечивают системами предотвращения пожара, противопожарной защиты, организационно-техническими мероприятиями по ГОСТ 12.1.004.
6.3. Лица, проводящие испытания, должны быть обеспечены защитными очками по ГОСТ 12.4.013. В помещении должны быть вода и аптечка с медикаментами для оказания первой помощи при ушибах и порезах.
6.4. Для обеспечения безопасности работающих на маятниковом копре необходимо сделать ограждение для разлетающихся осколков испытываемого образца.
7. Испытательное оборудование и средства измерений
7.1. Испытательное оборудование
7.1.1. Для проведения испытаний используют маятниковый копер, схема которого показана на рисунке 1, со сменными маятниками и энергией удара (запасом потенциальной энергии маятника) от 1 до 4 Дж.
1 - стойки; 2 - маятник; 3 - подъемная рама; 4 - образец
Рисунок 1
Допускается использовать маятниковый копер с большей энергией удара (запасом потенциальной энергии).
Конструкция копра должна обеспечивать касание ножа маятника по линии в вертикальной плоскости с поверхностью испытываемого образца. Отклонение положения рабочей кромки ножа маятника от испытываемого образца должно быть не более +/- 0,1 мм.
Характеристики маятникового копра приведены в таблице 1.
Таблица 1
Характеристики применяемого маятникового копра
Энергия удара, Дж Скорость маятника в момент удара, м/с Максимальные потери на трение, %
1,00 +/- 0,005 2,90 +/- 0,05 1,0
2,00 +/- 0,010 1,0
4,00 +/- 0,020 0,5
Допускается использовать маятниковый копер другой конструкции, при этом он должен отвечать всем заданным требованиям.
Маятник должен быть расположен между опорами с отклонением не более 0,5 мм от центра.
Размеры ножа маятника:
- угол заострения - (30,0 +/- 1,0)°;
- радиус закругления - (2,0 +/- 0,5) мм.
Угол подъема маятника до 160°.
Угол между поверхностью образца и ударной кромкой (30,0 +/- 1,0)°.
Расстояние в свету между опорами, на которые помещают образец, не менее (40 +/- 1) мм.
7.2. Средства измерений
