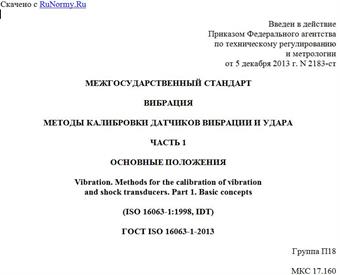

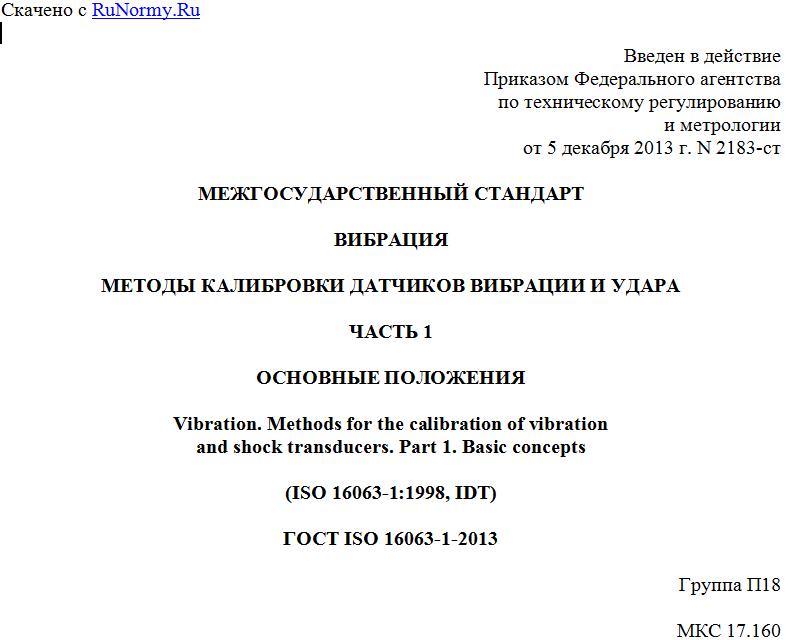

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 декабря 2013 г. N 2183-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИБРАЦИЯ
МЕТОДЫ КАЛИБРОВКИ ДАТЧИКОВ ВИБРАЦИИ И УДАРА
ЧАСТЬ 1
ОСНОВНЫЕ ПОЛОЖЕНИЯ
Vibration. Methods for the calibration of vibration
and shock transducers. Part 1. Basic concepts
(ISO 16063-1:1998, IDT)
ГОСТ ISO 16063-1-2013
Группа П18
МКС 17.160
Дата введения
1 ноября 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием Всероссийский научно-исследовательский институт метрологической службы (ФГУП ВНИИМС) на основе собственного аутентичного перевода стандарта, указанного в пункте 4, с участием Открытого акционерного общества "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 3 декабря 2013 г. N 62-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TU Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2013 г. N 2183-ст межгосударственный стандарт ГОСТ ISO 16063-1-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2014 г.
5 Настоящий стандарт идентичен международному стандарту ISO 16063-1:1998 Methods for the calibration of vibration and shock transducers - Part 1: Basic concepts (Методы калибровки датчиков вибрации и удара. Часть 1. Основные положения).
Международный стандарт разработан подкомитетом ISO/TC 108/SC 3 "Применение и калибровка средств измерений вибрации и удара" технического комитета по стандартизации ISO/TC 108 "Вибрация и удар" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - идентичная (IDT).
Сведения о соответствии международных стандартов, на которые даны ссылки, межгосударственным стандартам, принятым в качестве идентичных и модифицированных межгосударственных стандартов, приведены в дополнительном приложении ДА.
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Настоящий стандарт подготовлен на основе применения ГОСТ Р ИСО 16063-1-2009 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 1. Основные положения
6 ВЗАМЕН ГОСТ ИСО 5347-0-95
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает общие принципы калибровки преобразователей <1> вибрации и удара и определения чувствительности их коэффициента преобразования к действию влияющих факторов.
--------------------------------
<1> В настоящем стандарте вместо термина "датчик" используется более общий термин "преобразователь", что точнее соответствует используемому в оригинале международного стандарта термину "transducer".
Настоящий стандарт устанавливает классификацию методов калибровки на методы первичной калибровки и методы калибровки сравнением.
Настоящий стандарт распространяется на преобразователи ускорения, скорости и перемещения поступательного движения непрерывного действия.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированной ссылки применяют только указанное издание ссылочного документа.
ISO 1101:1983 Technical drawings - Geometrical tolerancing - Tolerances of form, orientation, location and run-out - Generalities, definitions, symbols, indications on drawings (Чертежи технические. Допуски на геометрические параметры. Допуски на форму, ориентацию, расположение и биения. Общие положения, определения, условные обозначения и указания на чертежах)
ISO 2041:1990 Vibration and shock - Vocabulary (Вибрация и удар. Словарь)
ISO 2954:1975 Mechanical vibration of rotating and reciprocating machinery - Requirements for instruments for measuring vibration severity (Вибрация машин с вращательным и возвратно-поступательным движением. Требования к средствам измерений вибрации для контроля вибрационного состояния машин)
Guide to the expression of uncertainty in measurement (GUM:1995) [Руководство по выражению неопределенности измерения (GUM:1995)]
3. Термины и определения
В настоящем стандарте применены термины по ISO 2041, а также следующие термины с соответствующими определениями.
3.1 преобразователь (transducer): Устройство для преобразования измеряемого механического движения, например, ускорения в заданном направлении, в величину, удобную для измерения или записи.
Примечание - Преобразователь может включать в себя дополнительные устройства, обеспечивающие усиление, необходимое питание с соответствующими элементами цепи, индикацию или запись выходного сигнала и др.
3.1.1 рабочий диапазон преобразователя (рабочий диапазон) (operating range): Диапазон частот и амплитуд, в котором преобразователь можно считать линейным в пределах установленных границ или допуска.
3.1.2 обратимый преобразователь (reciprocating transducer): Двусторонний электромеханический преобразователь, у которого отношение приложенного тока к возникающей силе (при скорости движения преобразователя равной нулю) равно отношению приданной скорости к возникающему напряжению (при разомкнутой выходной цепи преобразователя).
Примеры - Электромагнитный датчик, пьезоэлектрический датчик.
3.1.3 односторонний преобразователь (unilateral transducer): Преобразователь, использующий тензочувствительные элементы, электрическое возбуждение которых не вызывает заметного механического эффекта в преобразователе.
3.2 входной сигнал преобразователя (input signal): Сигнал, подаваемый на вход преобразователя.
Пример - Ускорение, приданное монтажной поверхности преобразователя.
3.3 выходной сигнал преобразователя (output signal): Сигнал, генерируемый преобразователем как отклик на входной сигнал.
Примечание 1 - Для преобразователей с одной монтажной поверхностью вектор входного ускорения считают положительным, если он направлен в монтажную поверхность преобразователя. Для эталонного преобразователя, используемого для калибровки сравнением методом "спина к спине", вектор ускорения считают положительным, если он направлен из верхней монтажной поверхности эталонного акселерометра в калибруемый акселерометр.
Примечание 2 - Фазу выходного сигнала (напряжения, заряда, тока, сопротивления и др.) определяют по отношению к установленному положительному вектору ускорения или его производных (скорости или перемещения).
3.4 коэффициент преобразования линейного преобразователя (коэффициент преобразования) (sensitivity): Отношение выходного сигнала к входному при гармоническом воздействии, приложенном к монтажной поверхности преобразователя параллельно соответствующей оси чувствительности.
Примечание 1 - В общем случае коэффициент преобразования включает в себя информацию об амплитуде и фазе и, соответственно, является комплексной величиной, зависящей от частоты.
Для гармонического воздействия справедливы следующие формулы:
, (1)
