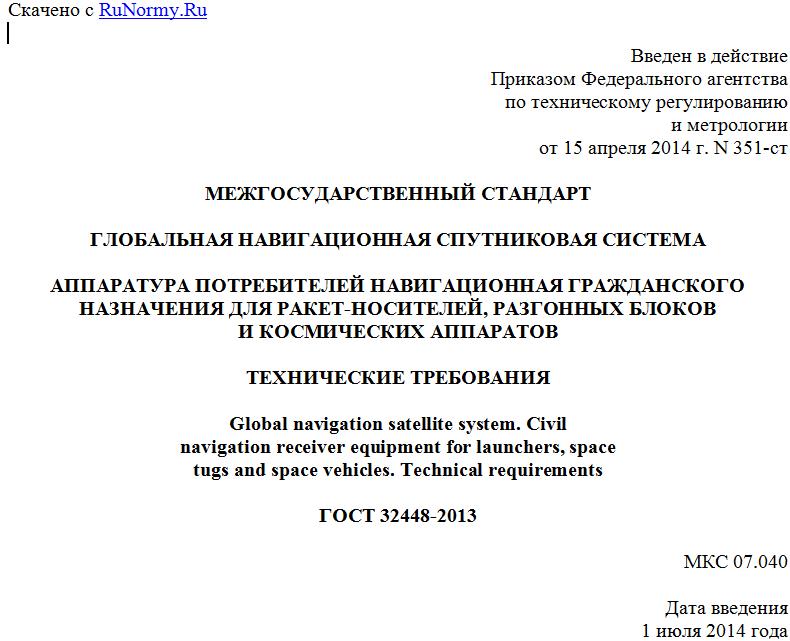

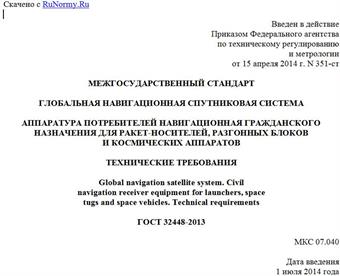

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 апреля 2014 г. N 351-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГЛОБАЛЬНАЯ НАВИГАЦИОННАЯ СПУТНИКОВАЯ СИСТЕМА
АППАРАТУРА ПОТРЕБИТЕЛЕЙ НАВИГАЦИОННАЯ ГРАЖДАНСКОГО
НАЗНАЧЕНИЯ ДЛЯ РАКЕТ-НОСИТЕЛЕЙ, РАЗГОННЫХ БЛОКОВ
И КОСМИЧЕСКИХ АППАРАТОВ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Global navigation satellite system. Civil
navigation receiver equipment for launchers, space
tugs and space vehicles. Technical requirements
ГОСТ 32448-2013
МКС 07.040
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Российские космические системы" совместно с Открытым акционерным обществом "Научно-технический центр современных навигационных технологий "Интернавигация" (ОАО "НТЦ "Интернавигация").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 5 ноября 2013 г. N 61-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2014 г. N 351-ст межгосударственный стандарт ГОСТ 32448-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
5. Стандарт подготовлен на основе применения ГОСТ Р 52864-2007.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на навигационную аппаратуру потребителей гражданского назначения, предназначенную для установки на ракетах-носителях, разгонных блоках и космических аппаратах, и устанавливает технические требования к ней.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.018-93 Система стандартов безопасности труда. Пожаровзрывобезопасность статического электричества. Общие требования
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 4401-81 Атмосфера стандартная. Параметры
ГОСТ 21552-84 Средства вычислительной техники. Общие технические требования, приемка, методы испытаний, маркировка, упаковка, транспортирование и хранение
ГОСТ 23216-78 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 27.002, а также следующие термины с соответствующими определениями:
3.1. космический аппарат, КА: Орбитальное средство, на борту которого размещается полезный груз, предназначенный для выполнения различных целевых задач.
3.2. общеземная система координат: Геоцентрическая пространственная система координат с началом в центре масс Земли.
3.3. порт: Входное/выходное устройство приемника.
3.4. разгонный блок, РБ: Составная часть системы средств выведения космических аппаратов на орбиту Земли, обеспечивающая перемещение полезных грузов с орбиты на орбиту или направление их на отлетные и межпланетные траектории.
3.5. ракета-носитель, РН: Средство выведения космических аппаратов на заданные орбиты космического пространства, предназначенное для доставки полезных грузов.
3.6. созвездие навигационных космических аппаратов: Навигационные космические аппараты, находящиеся в зоне радиовидимости потребителей глобальной навигационной спутниковой системы (ГНСС).
3.7. электромагнитная совместимость: Способность технических средств функционировать с заданным качеством в конкретной электромагнитной обстановке, не создавая недопустимых электромагнитных полей, воздействующих на другие технические средства и биологические объекты.
4. Сокращения
В настоящем стандарте применены следующие обозначения и сокращения:
ГЛОНАСС - глобальная навигационная спутниковая система Российской Федерации;
МШУ - малошумящий усилитель;
НАП - навигационная аппаратура потребителей;
НКА - навигационный космический аппарат;
ПЗ-90.02 - уточненная версия геоцентрической системы координат "Параметры Земли-90";
ЦВМ - цифровая вычислительная машина;
ЭМС - электромагнитная совместимость;
GPS - глобальная навигационная спутниковая система Соединенных Штатов Америки;
UTC (SU) - национальная шкала координированного времени Российской Федерации;
WGS-84 - всемирная геодезическая система координат.
5. Технические требования
5.1. Настоящий стандарт устанавливает технические требования к НАП гражданского назначения, предназначенной для измерения первичных навигационных параметров и определения координат местоположения и вектора скорости РН, РБ и КА по сигналам канала стандартной точности созвездия НКА ГЛОНАСС и GPS в непрерывном навигационном поле на высотах над поверхностью Земли до 2000 км для ГЛОНАСС и до 3000 км для GPS, а также в дискретном навигационном поле на высотах от 2000 км для ГЛОНАСС и 3000 км для GPS до высоты 40000 км над поверхностью Земли.
Структура сигналов ГЛОНАСС определена в Интерфейсном контрольном документе на систему ГЛОНАСС, а структура сигналов GPS - в Интерфейсном контрольном документе на систему GPS.
Дополнительные возможности НАП, связанные с вычислительными функциями и передачей входных или выходных данных, не должны ухудшать основные характеристики НАП.
5.1.1. НАП для измерения первичных навигационных параметров и определения координат местоположения и вектора скорости РН, РБ и КА должна автономно принимать и обрабатывать сигналы ГЛОНАСС или GPS или совместно сигналы ГЛОНАСС/GPS, передаваемые с НКА, а именно:
- формировать управляемую по сигналам бортовой ЦВМ РН, РБ или КА шкалу времени и передавать физический сигнал секундной метки, соответствующий шкале времени UTC (SU);
- измерять и передавать в бортовую ЦВМ РН, РБ или КА радионавигационные параметры, осуществляя при этом их привязку к шкале времени UTC (SU). Использование других шкал времени является дополнительной функцией НАП и должно быть согласовано с заказчиком;
- выделять из принятого навигационного сигнала и выдавать в бортовую ЦВМ РН, РБ или КА кадры навигационного сообщения НКА ГЛОНАСС/GPS.
Набор параметров, передаваемых в ЦВМ РН, РБ или КА, должен быть установлен по согласованию изготовителя с заказчиком.
5.1.2. Расчет координат местоположения РН, РБ и КА проводят в общеземных системах координат WGS-84 или ПЗ-90.02. По согласованию между изготовителем и заказчиком допускается использовать другую систему координат.
5.1.3. В НАП должен быть предусмотрен выходной порт для передачи информации в другие устройства, входящие в состав РН, РБ и КА.
5.2. НАП должна включать в себя следующие основные функциональные блоки:
- антенно-фидерное(ые) устройство(а) для приема сигналов ГЛОНАСС/GPS;
- МШУ (один или несколько);
- приемник(и) сигналов ГЛОНАСС/GPS;
- процессор(ы);
- бортовую кабельную сеть.
