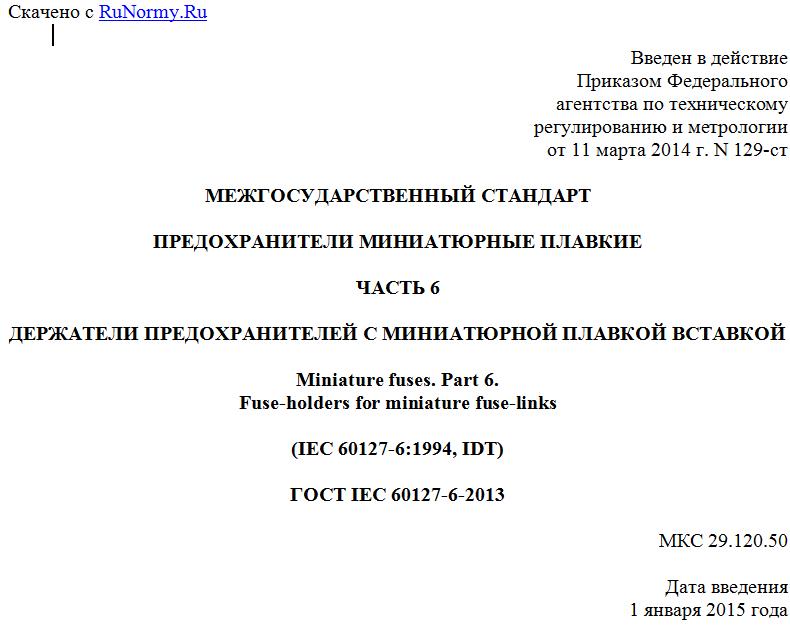

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 марта 2014 г. N 129-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРЕДОХРАНИТЕЛИ МИНИАТЮРНЫЕ ПЛАВКИЕ
ЧАСТЬ 6
ДЕРЖАТЕЛИ ПРЕДОХРАНИТЕЛЕЙ С МИНИАТЮРНОЙ ПЛАВКОЙ ВСТАВКОЙ
Miniature fuses. Part 6.
Fuse-holders for miniature fuse-links
(IEC 60127-6:1994, IDT)
ГОСТ IEC 60127-6-2013
МКС 29.120.50
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Евразийским советом по стандартизации, метрологии и сертификации (Протокол от 27 сентября 2013 г. N 59-П).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 2014 г. N 129-ст межгосударственный стандарт ГОСТ IEC 60127-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60127-6:1994 Miniature fuses. Part 6. Fuse-holders for miniature fuse-links (Предохранители миниатюрные плавкие. Часть 6. Держатели предохранителей с миниатюрной плавкой вставкой), включая его изменения Amd1:1996 и Amd2:2002.
Международный стандарт разработан подкомитетом 32С "Миниатюрные предохранители" технического комитета по стандартизации IEC/TC 32 "Предохранители".
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам даны в Приложении ДА.
Степень соответствия - идентичная (IDT).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт распространяется на держатели предохранителей с миниатюрной трубчатой плавкой вставкой в соответствии с IEC 60127-2 и субминиатюрной плавкой вставкой в соответствии с IEC 60127-3 для защиты электрических приборов, электронной аппаратуры и их составных частей, обычно предназначенных для применения внутри помещений. Примеры типов держателей предохранителей с различными характеристиками приведены в таблице 1.
Таблица 1
Характеристики держателей предохранителей
закрытого и открытого типов
1 Виды монтажа
1.1 Монтаж на панели и основании
1.2 Монтаж на печатной плате
2 Методы крепления
2.1 Методы крепления на панели
2.1.1 Крепление при помощи фиксирующей гайки (гайка с резьбой)
2.1.2 Крепление при помощи запирающего механизма
2.1.2.1 Основание предохранителя с пружинной системой, являющейся его неотъемлемой частью
2.1.2.2 Основание предохранителя с отдельной пружинной гайкой (гайка, изготовленная, например, из тонкой пружинной стали, имеющая выемки и предназначенная для сопряжения с парной деталью)
2.2 Методы крепления на печатной плате (ПП)
2.2.1 Крепление с помощью пайки
2.2.2 Крепление с помощью штекерного соединения с платой
3 Методы установки держателя плавкой вставки в основание плавкого предохранителя
3.1 Резьбовое соединение
3.2 Байонетное соединение
3.3 Втычное соединение
4 Типы выводов
4.1 Резьбовые выводы
4.2 Паяемые выводы
4.3 Быстросоединяемые выводы
4.4 Другие беспаечные выводы - обжимные выводы, вывод под накрутку
5 Защита от поражения электрическим током
5.1 Держатель предохранителя, конструкция которого не обеспечивает защиту от поражения электрическим током
5.2 Держатель предохранителя, конструкция которого обеспечивает защиту от поражения электрическим током
5.3 Держатель предохранителя, конструкция которого обеспечивает усиленную защиту от поражения электрическим током
Примечание. Данный перечень не является исчерпывающим, и держатели плавких предохранителей, не вошедшие в данный перечень, необязательно исключаются из области применения настоящего стандарта.
Настоящий стандарт распространяется на держатели плавких предохранителей со следующими номинальными параметрами:
- максимальный номинальный ток 16 А;
- максимальное номинальное напряжение 1500 В постоянного или 1000 В переменного тока;
- высота над уровнем моря до 2000 м, если не указано иное.
1.2. Цель настоящего стандарта - установить единые требования безопасности и оценки электрических, механических, тепловых и климатических параметров держателей плавких предохранителей и их совместимости с плавкими вставками.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).
IEC 60050-441:1984 <1> International Electrotechnical Vocabulary. Part 441: Chapter 441: Switchgear, controlgear and fuses (Международный электротехнический словарь. Часть 441. Коммутационная аппаратура, аппаратура управления и предохранители)
Изменение 1 (2000)
IEC 60050-581:2008 International Electrotechnical Vocabulary - Part 581: Electromechanical components for electronic equipment (Международный электротехнический словарь. Глава 581. Электромеханические компоненты для электронной аппаратуры)
IEC 60060-1:2010 High-voltage test techniques - Part 1: General definitions and test requirements (Методы испытаний высоким напряжением. Часть 1. Общие определения и требования к испытаниям)
IEC 60060-2:2010 <2> High-voltage test techniques - Part 2: Measuring systems (Методы испытаний высоким напряжением. Часть 2. Система измерений)
IEC 60060-3:2006 High-voltage test techniques - Part 3: Definitions and requirements for on-site testing (Методы испытаний высоким напряжением. Часть 3. Определения и требования к испытаниям на месте эксплуатации оборудования)
IEC 60068-1:1988 Environmental testing; part 1: general and guidance (Испытания на воздействие внешних факторов. Часть 1. Общие положения и руководство)
IEC 60068-2-1:2007 Environmental testing - Part 2-1: Tests - Test A: Cold (Испытания на воздействие внешних факторов. Часть 2-1. Испытания. Испытание A. Холод)
IEC 60068-2-2:2007 Environmental testing - Part 2-2: Tests - Test B: Dry heat (Испытания на воздействие внешних факторов. Часть 2-2. Испытания. Испытания B. Сухое тепло)
IEC 60068-2-78:2012 <3> Environmental testing - Part 2-78: Tests - Test Cab: Damp heat, steady state (Испытания на воздействие внешних факторов. Часть 2-78. Испытания. Испытание Cab. Влажное тепло, постоянный режим)
IEC 60068-2-6:2007 Environmental testing - Part 2-6: Tests - Test Fc: Vibration (sinusoidal) (Испытания на воздействие внешних факторов. Часть 2-6. Испытания. Испытание Fc. Вибрация (синусоидальная))
IEC 60068-2-20:2008 Environmental testing - Part 2-20: Tests - Test T: Test methods for solderability and resistance to soldering heat of devices with leads (Испытания на воздействие внешних факторов. Часть 2-20. Испытания. Испытание T: Испытание на паяемость и сопротивление устройств теплоте пайки припоями свинца)
