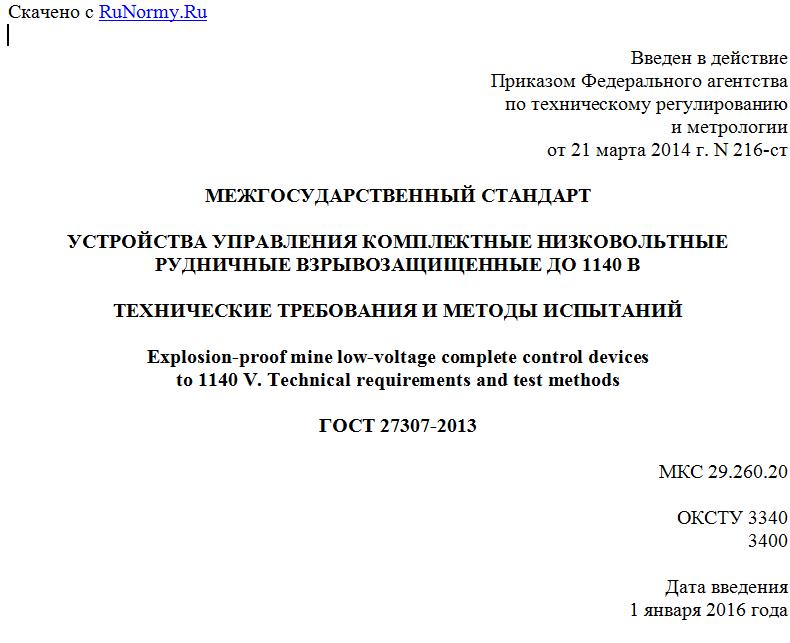

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 марта 2014 г. N 216-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТРОЙСТВА УПРАВЛЕНИЯ КОМПЛЕКТНЫЕ НИЗКОВОЛЬТНЫЕ
РУДНИЧНЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ ДО 1140 В
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Explosion-proof mine low-voltage complete control devices
to 1140 V. Technical requirements and test methods
ГОСТ 27307-2013
МКС 29.260.20
ОКСТУ 3340
3400
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО НТЦ "Энергия")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 ноября 2013 г. N 61-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 марта 2014 г. N 216-ст межгосударственный стандарт ГОСТ 27307-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 ВЗАМЕН ГОСТ 27307-87
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на комплектные низковольтные рудничные взрывозащищенные устройства управления, предназначенные для работы в сетях переменного тока с изолированной нейтралью трансформатора угольных и сланцевых шахт, опасных по газу (метану) или угольной пыли, для дистанционного управления электроприводами механизмов угледобывающих комплексов, и устанавливает технические требования и методы испытаний.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний
ГОСТ 2933-93 <1> Аппараты электрические низковольтные. Методы испытаний
--------------------------------
<1> В Российской Федерации действует ГОСТ 2933-83.
ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел
ГОСТ 8865-93 Система электрической изоляции. Оценка нагревостойкости и классификация
ГОСТ 11206-93 <2> Контакторы электромагнитные низковольтные. Общие технические условия
--------------------------------
<2> В Российской Федерации действует ГОСТ 11206-77.
ГОСТ 12434-93 <3> Аппараты коммутационные низковольтные. Общие технические условия
--------------------------------
<3> В Российской Федерации действует ГОСТ 12434-83.
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 14255-69 Аппараты электрические на напряжение до 1000 В. Оболочки. Степени защиты
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 22782.0-81 Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний
ГОСТ 22782.5-78 Электрооборудование взрывозащищенное с видом взрывозащиты "Искробезопасная электрическая цепь". Технические требования и методы испытаний
ГОСТ 22782.6-81 Электрооборудование взрывозащищенное с видом взрывозащиты "Взрывобезопасная оболочка". Технические требования и методы испытаний
ГОСТ 22782.7-81 Электрооборудование взрывозащищенное с защитой вида "e". Технические требования и методы испытаний
ГОСТ 22929-78 Аппараты защиты от токов утечки рудничные для сетей напряжением до 1200 В. Общие технические условия
ГОСТ 24719-81 <1> Электрооборудование рудничное. Изоляция, пути утечки и электрические зазоры. Технические требования и методы испытаний
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 51330.20-99.
ГОСТ 24754-2013 Электрооборудование рудничное нормальное. Общие технические требования и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и ежемесячно издаваемым по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (отменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
3.1 Общие требования
Устройства управления должны изготавливаться в соответствии с требованиями ГОСТ 24754, ГОСТ 22782.6, ГОСТ 22782.0, ГОСТ 22782.7, ГОСТ 22782.5.
3.2 Требования к основным параметрам
3.2.1 Номинальные рабочие напряжения главной цепи 380, 500, 660, 1000 и 1140 В переменного тока.
3.2.2 Номинальный рабочий ток главной цепи должен выбираться из ряда предпочтительных чисел по ГОСТ 8032, но быть не менее 315 А.
3.2.3 Номинальная частота переменного тока 50 и (или) 60 Гц.
3.2.4 Номинальные напряжения внешних цепей управления: (18), 24, (36), 42 В переменного тока.
Примечание - Значения без скобок предпочтительны.
3.3 Требования к условиям работы
3.3.1 Устройства управления должны работать:
1) при номинальных значениях внешних климатических факторов для исполнений УХЛ, Т по ГОСТ 15150.
Температура окружающей среды должна быть от минус 10 °C до плюс 35 °C, верхнее значение относительной влажности (98 +/- 2)% при температуре 35 °C;
2) на высоте не более 1000 м над уровнем моря и на глубине не более 1500 м ниже уровня моря;
3) при вибрационных нагрузках в диапазоне частот от 1 до 35 Гц при ускорении 5 м·с-2 (0,5 g);
4) при напряжении сети от 0,85 до 1,1 Uном контакторы, находящиеся во включенном положении, не должны самопроизвольно отключаться при снижении напряжения в сети до 0,65 Uном;
5) в рабочем положении - горизонтальном, допустимое отклонение от рабочего положения до 15°;
6) при запыленности окружающей среды, взрывоопасной по газу (метану) и угольной пыли - не более 1200 мг/м3.
3.4 Требования к электрической схеме и конструкции
3.4.1 Электрическая схема устройства управления должна обеспечивать:
1) защиту от токов короткого замыкания отходящей цепи (максимальную токовую защиту);
2) защиту от перегрузки (отходящего электрического присоединения);
3) защиту при обрыве или увеличении сопротивления заземляющей цепи до значения более 100 Ом при напряжении до 660 В и более 50 Ом - при напряжении до 1140 В;
4) защиту от потери управления при замыкании проводов дистанционного отключения между собой;
5) защиту от самовключения при кратковременном (до 0,1 с) повышении напряжения в сети до 150% номинального значения;
6) нулевую защиту;
7) защиту, препятствующую включению контактора при снижении сопротивления изоляции относительно земли в отходящем участке сети ниже величин, указанных в ГОСТ 22929 для номинального напряжения главной цепи;
8) блокирование контактора после срабатывания максимальной токовой защиты;
9) световую сигнализацию о включении автоматического выключателя;
10) сигнализацию о срабатывании устройства предварительного контроля изоляции;
