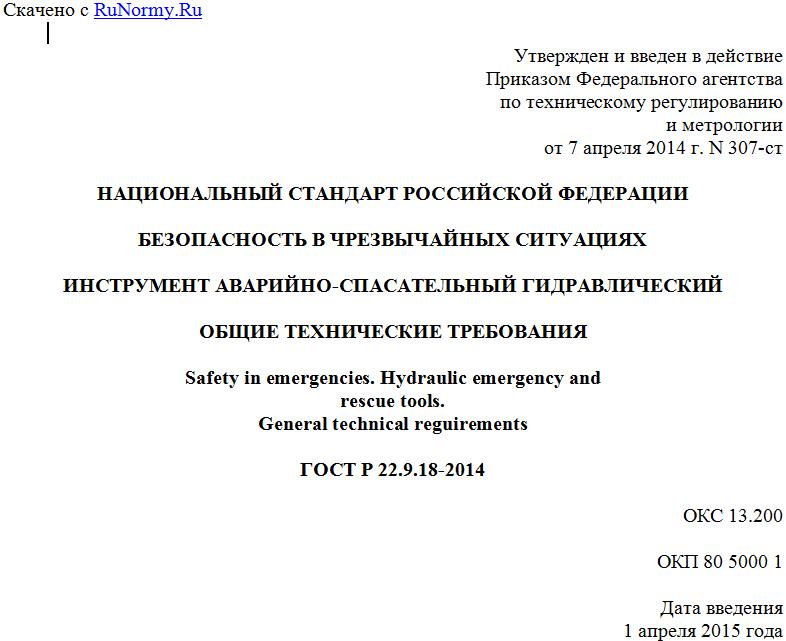

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 7 апреля 2014 г. N 307-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ
ИНСТРУМЕНТ АВАРИЙНО-СПАСАТЕЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Safety in emergencies. Hydraulic emergency and
rescue tools.
General technical reguirements
ГОСТ Р 22.9.18-2014
ОКС 13.200
ОКП 80 5000 1
Дата введения
1 апреля 2015 года
Предисловие
1. Разработан Федеральным государственным бюджетным учреждением "Всероссийский научно-исследовательский институт по проблемам гражданской обороны и чрезвычайных ситуаций МЧС России" (Федеральный центр науки и высоких технологий) (ФГБУ ВНИИ ГОЧС (ФЦ)).
2. Внесен Техническим комитетом по стандартизации ТК 71 "Гражданская оборона, предупреждение и ликвидация чрезвычайных ситуаций".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 апреля 2014 г. N 307-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на инструмент аварийно-спасательный гидравлический (далее - ИАСГ), применяемый при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие документы:
ГОСТ 9.014-78 Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 14.201-83 Общие правила обеспечения технологичности конструкции изделия
ГОСТ 20.39.108-85 Комплексная система общих технических требований. Требования по эргономике, обитаемости и технической эстетике. Номенклатура и порядок выбора
ГОСТ 22.9.01-97 Безопасность в чрезвычайных ситуациях. Аварийно-спасательный инструмент и оборудование. Общие технические требования
ГОСТ 12445-80 Гидроприводы объемные, пневмоприводы и смазочные системы. Номинальные давления
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код JP)
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17398-72 Насосы. Термины и определения
ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения
ГОСТ 21140-88 Тара. Система размеров
ГОСТ 21752-81 Система "человек - машина". Маховики управления и штурвалы. Общие эргономические требования
ГОСТ 21753-76 Система "человек - машина". Рычаги управления. Общие эргономические требования
ГОСТ 22613-77 Система "человек - машина". Выключатели и переключатели клавишные и кнопочные. Общие эргономические требования
ГОСТ Р 17216-2001 Промышленная чистота. Классы чистоты жидкостей
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. аварийно-спасательный инструмент: Инструмент, применяемый при ведении работ, направленных на извлечение (разблокирование) пострадавших, при выполнении аварийно-спасательных и других неотложных работ в условиях чрезвычайной ситуации.
[ГОСТ 22.9.01, п. 3.1]
3.2. аварийно-спасательный инструмент гидравлический (ИАСГ): Инструмент, исполнительный орган которого приводится в действие объемным гидроприводом.
Примечание. ИАСГ состоит из трех гидроустройств: исполнительного гидроустройства, гидролинии и насосной установки.
3.3. блочный аварийно-спасательный инструмент с гидроприводом: ИАСГ, в котором гидроустройства соединены между собой быстроразъемными соединениями.
3.4. моноблочный аварийно-спасательный инструмент с гидроприводом: ИАСГ, в котором гидроустройства объединены в одно целое.
3.5. гидропривод: Привод с одним или более объемным гидродвигателем, в состав которого входит гидравлический механизм, в котором рабочая среда находится под давлением.
[ГОСТ 17752-81, Приложение 1]
3.6. гидроустройство: Техническое устройство, предназначенное для выполнения определенной самостоятельной функции в объемном гидроприводе посредством взаимодействия с рабочей средой.
[ГОСТ 17752-81, Приложение 1]
3.7. гидродвигатель объемный: Объемная гидромашина, предназначенная для преобразования энергии потока рабочей среды в энергию выходного звена.
[ГОСТ 17752-81, Приложение 1]
3.8. исполнительное гидроустройство: Гидроустройство, совершающее одну или несколько операций посредством исполнительного органа, приводимого в действие непосредственно объемным гидродвигателем или через механизм.
3.9. гидролиния: Гидроустройство, предназначенное для движения рабочей среды или передачи давления от одного гидроустройства к другому.
[ГОСТ 17752-81, Приложение 1]
3.10. гибкая гидролиния: Гидролиния, состоящая из рукавов.
[ГОСТ 17752-81, Приложение 1]
3.11. катушка: Гидроустройство, предназначенное для компактного размещения гибкой(их) гидролинии(ий).
3.12. насосная установка: Насосный агрегат с комплектующим оборудованием, смонтированным по определенной схеме, обеспечивающей работу насоса.
[ГОСТ 17398-72, Приложение 1]
3.13. комплект ИАСГ: Совокупность нескольких исполнительных гидроустройств, одной или нескольких гидролиний и насосных установок.
3.14. предмет: Объект, на который направлено действие ИАСГ.
3.15. перемещение: Действие, направленное на изменение расстояния между двумя предметами.
3.16. раздвижение: Перемещение, направленное на увеличение расстояния между двумя предметами.
3.17. стягивание (сближение): Перемещение, направленное на уменьшение расстояния между двумя предметами.
3.18. расширение: Перемещение, направленное на увеличение щели (проема).
3.19. пережимание: Действие, направленное на изменение поперечного сечения трубопровода.
3.20. фиксация: Однонаправленная на сохранение расстояния между двумя предметами (обеспечения неподвижности предмета).
3.21. резание: Действие, направленное на изменение целостного предмета.
3.22. перерезание: Резание профильных конструкционных материалов.
3.23. прорезание: Резание тонкостенной оболочки.
3.24. разрезание (отрезание): Резание листового материала.
3.25. кусание: Резание прутков и гаек кусачками.
3.26. требуемое пространство: Минимально необходимое пространство для размещения составных частей ИАСГ.
В настоящем стандарте применяют следующие сокращения:
ТУ - технические условия;
ЗИП - запасные части, инструмент и принадлежности.
