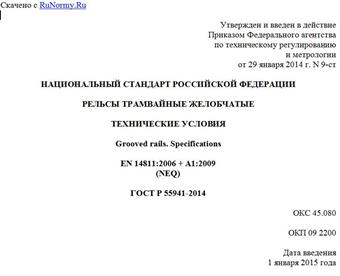

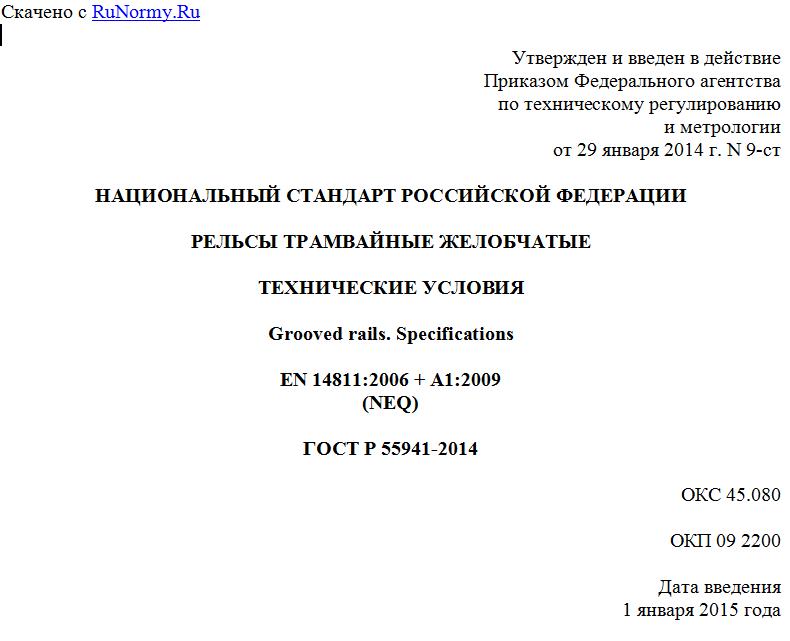

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 января 2014 г. N 9-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
РЕЛЬСЫ ТРАМВАЙНЫЕ ЖЕЛОБЧАТЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Grooved rails. Specifications
EN 14811:2006 + A1:2009
(NEQ)
ГОСТ Р 55941-2014
ОКС 45.080
ОКП 09 2200
Дата введения
1 января 2015 года
Предисловие
1. Разработан Открытым акционерным обществом "Уральский институт металлов" (ОАО "УИМ") и Открытым акционерным обществом "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (ОАО "ЕВРАЗ ЗСМК").
2. Внесен Техническим комитетом по стандартизации ТК 367 "Чугун, прокат и металлоизделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 января 2014 г. N 9-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений Европейского регионального стандарта EN 14811:2006 + A1:2009 "Железные дороги - Верхнее строение пути - Желобчатые рельсы и сопутствующие конструкционные профили" ("Railway applications. Track. Special purpose rail. Grooved and associated construction").
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на трамвайные желобчатые рельсы (далее - рельсы), предназначенные для путей городского электрического транспорта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.563-96 ГСИ. Методики выполнения измерений
ГОСТ Р 50542-93 Изделия из черных металлов для верхнего строения рельсовых путей. Термины и определения
ГОСТ Р 51685-2013 Рельсы железнодорожные. Общие технические условия
ГОСТ 1497-84 Металлы. Методы испытаний на растяжение
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7565-81 Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, транспортирование и хранение
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю
ГОСТ 18895-97 Сталь. Метод фотоэлектрического спектрального анализа
ГОСТ 21014-88 Прокат черных металлов. Термины и определения дефектов поверхности
ГОСТ 22536.0-87 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87 Сталь углеродистая и чугун нелегированный. Методы определения
ГОСТ 22536.3-88 Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88 Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87 Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.7-88 Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87 Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88 Сталь углеродистая и чугун нелегированный. Методы определения никеля
ГОСТ 22536.12-88 Сталь углеродистая и чугун нелегированный. Методы определения ванадия
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1. В настоящем стандарте применены термины по ГОСТ Р 50542 и ГОСТ 21014.
4. Классификация
4.1. Рельсы трамвайные желобчатые подразделяют:
- по конструкции на типы:
РТ58, РТ60Е - для прямых участков пути;
РТ62, РТ62Е - для кривых участков пути, мостов и путепроводов;
- по точности изготовления на группы:
X - повышенной точности;
Y - нормальной точности;
- по прямолинейности на классы:
A - повышенной прямолинейности;
B - высокой прямолинейности;
- по видам термического упрочнения:
НТ - нетермоупрочненные;
Т - с термически упрочненной поверхностью катания и желоба;
- по наличию болтовых отверстий на концах:
2О - с отверстиями;
БО - без отверстий.
5. Основные параметры и размеры
5.1. Форма и основные (контролируемые) размеры поперечного сечения желобчатых рельсов должны соответствовать показателям, приведенным на рисунке 1 и в таблице 1.
Рисунок 1. Основные размеры поперечного сечения
желобчатых рельсов
Таблица 1
Основные размеры поперечного сечения рельсов
В миллиметрах
Размер поперечного сечения Обозначение Значение размера для рельса типа
РТ58 РТ60Е РТ62 РТ62Е
Высота рельса H 180,8 180,0 180,8 180,0
Ширина подошвы B 150,0 180,0 150,0 180,0
Ширина головки b 58,0 56,0 58,0 56,03
Ширина желоба верхняя k 35,0 36,0 35,0 34,44
Глубина желоба c 40,8 47,0 40,8 41,0
Толщина губы верхняя a 14,0 21,0 23,0 25,53
Смещение верхней кромки губы относительно поверхности катания головки n 4,8 5,0 4,2 0,0
Толщина шейки e 12,0 12,0 12,0 12,0
Высота пазухи под накладку: со стороны головки со стороны губы h1 h2 121,63 99,12 121,85 93,95 121,63 99,12 121,80 100,00
Допускается изготовление рельсов других типов по чертежам, согласованным в установленном порядке, или в соответствии с Европейским стандартом [1].
Предельные отклонения основных размеров и формы рельсов не должны превышать показателей, приведенных в таблице 2.
Примечание. Рельсы типов РТ60Е и РТ62Е по форме и размерам поперечного сечения соответствуют рельсам типов 60R1 и 62R1 по Европейскому стандарту [1].
Таблица 2
