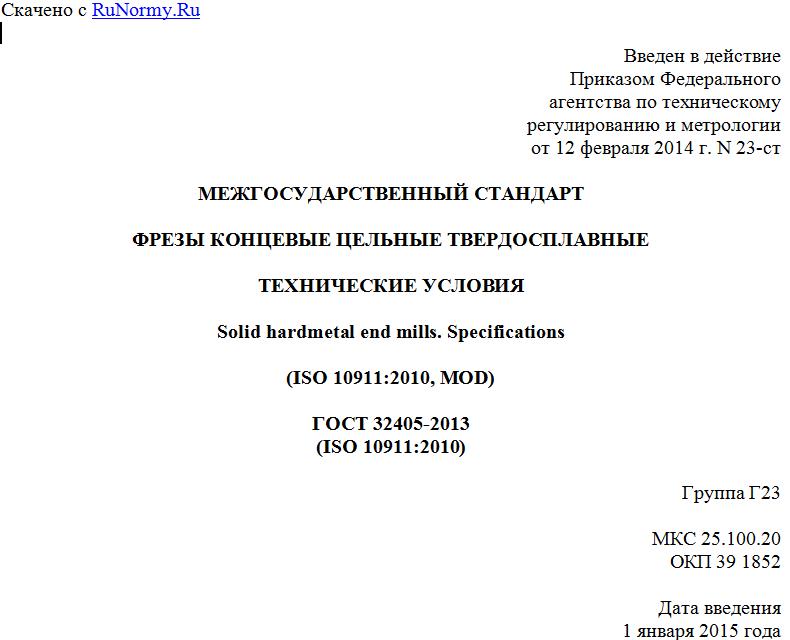

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 февраля 2014 г. N 23-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФРЕЗЫ КОНЦЕВЫЕ ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Solid hardmetal end mills. Specifications
(ISO 10911:2010, MOD)
ГОСТ 32405-2013
(ISO 10911:2010)
Группа Г23
МКС 25.100.20
ОКП 39 1852
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 ноября 2013 г. N 61-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 10911:2010 Solid hardmetal end mills with cylindrical shank - Dimensions (Фрезы цельные твердосплавные концевые с цилиндрическим хвостовиком. Размеры) путем внесения дополнительных положений.
Международный стандарт разработан техническим комитетом по стандартизации TC 29/SC 9 "Инструменты с режущими кромками из твердых режущих материалов".
Дополнительные положения приведены в разделах 4 - 6, пунктах 3.1.2, 3.1.3, 3.1.6 - 3.2.3, 3.2.5 - 3.2.12, приложении А и заключены в рамки из тонких линий. Дополнительные фразы, слова, показатели и их значения внесены в текст стандарта и выделены полужирным курсивом. Дополнительные требования введены для возможности изготовления фрез на предприятиях.
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие модифицированные межгосударственные стандарты.
Ссылки на международные стандарты, которые не приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Перечень технических отклонений с разъяснением причин их внесения приведен в приложении ДА.
Сравнение структуры международного стандарта со структурой межгосударственного стандарта приведено в приложении ДБ.
Перевод с английского языка (en).
Официальный экземпляр международного стандарта, на основе которого разработан настоящий межгосударственный стандарт, имеется в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - модифицированная (MOD)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 12 февраля 2014 г. N 23-ст межгосударственный стандарт ГОСТ 32405-2013 (ISO 10911:2001) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 ВЗАМЕН ГОСТ 18372-73
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на концевые цельные твердосплавные фрезы с цилиндрическим хвостовиком, предназначенные для обработки труднообрабатываемых материалов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3882-74 (ИСО 543-75) Сплавы твердые спеченные. Марки
ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия
ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 14034-74 Отверстия центровые. Размеры
ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 23726-79 Инструмент металлорежущий и дереворежущий. Приемка
ГОСТ 25334-94 (ИСО 3338-1-77, ИСО 3338-2-85) Хвостовики цилиндрические для фрез. Основные размеры
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
3.1 Типы и основные размеры
3.1.1 Концевые цельные твердосплавные фрезы с цилиндрическим хвостовиком следует изготовлять двух типов:
1 - с короткой режущей частью;
2 - с длинной режущей частью.
3.1.2 Основные размеры фрез с гладким цилиндрическим хвостовиком должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
В миллиметрах
d1 h10 d2 h6 Тип 1 Тип 2
l1 l2 при числе зубьев z l1 l2 при числе зубьев z
2 или 3 4 2 или 3 4
1,0 3 38 3 3 - - -
1,5 4
2,0 38 6 7
6 50 57
2,5 3 38 38 7 8
6 50 57
3,0 3 38 4 5 38
6 50 57
3,5 6 10
4,0 54 5 8 8 11
4,5
5,0 6 9 10 13
6,0 7 10
7,0 8 58 8 11 63 13 16
8,0 9 12 16 19
9,0 10 66 10 13 72
10,0 11 14 19 22
12,0 12 73 12 16 83 22 26
