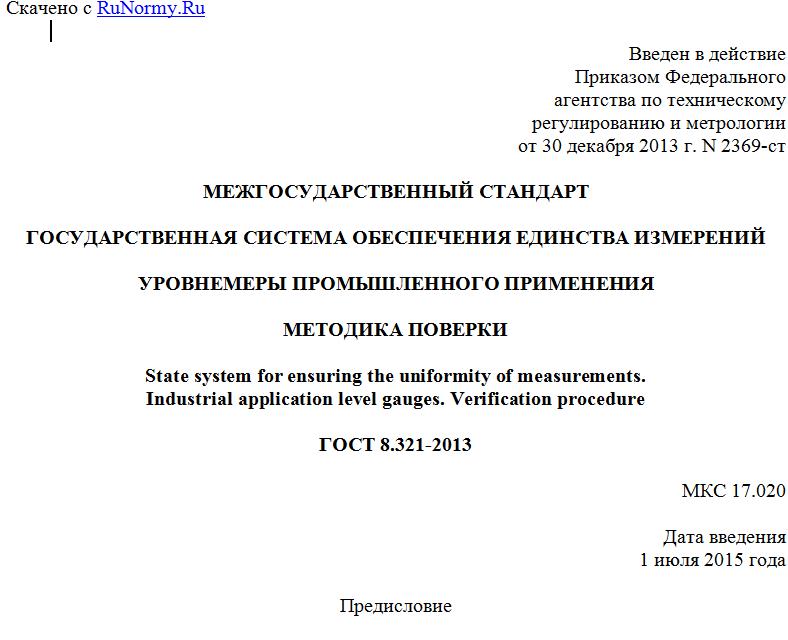

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 декабря 2013 г. N 2369-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
УРОВНЕМЕРЫ ПРОМЫШЛЕННОГО ПРИМЕНЕНИЯ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Industrial application level gauges. Verification procedure
ГОСТ 8.321-2013
МКС 17.020
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 декабря 2013 г. N 63-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. N 2369-ст межгосударственный стандарт ГОСТ 8.321-2013 введен в действие в Российской Федерации для применения в качестве национального стандарта с 1 июля 2015 г.
5. Настоящий стандарт подготовлен на основе применения ГОСТ Р 8.660-2009.
6. Взамен ГОСТ 8.321-78.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на уровнемеры промышленного применения автоматические и электронные (далее - уровнемеры), изготовленные по ГОСТ 28725, и другие уровнемеры, в том числе импортные, соответствующие требованиям настоящего стандарта (радарные, магнитострикционные, микроволновые, емкостные, поплавковые и иные).
Настоящий стандарт устанавливает методику первичной и периодической поверок уровнемеров.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.477-82 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно- гигиенические требования к воздуху рабочей зоны
ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия
ГОСТ 12.1.011-78 <*> Система стандартов безопасности труда. Смеси взрывоопасные. Классификации и методы испытаний
--------------------------------
<*> На территории Российской Федерации действуют ГОСТ 30852.2-2002, ГОСТ 30852.5-2002, ГОСТ 30852.11-2002, ГОСТ 30852.19-2002.
ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия
ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия
ГОСТ 2874-82 <**> Вода питьевая. Гигиенические требования и контроль за качеством
--------------------------------
<**> На территории Российской Федерации действует ГОСТ Р 51232-98 "Вода питьевая. Общие требования к организации и методам контроля качества".
ГОСТ 27574-87 Костюмы женские для защиты от общих производственных загрязнений и механических воздействий. Технические условия
ГОСТ 27575-87 Костюмы мужские для защиты от общих производственных загрязнений и механических воздействий. Технические условия
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по рекомендациям [1], а также следующие термины с соответствующими определениями:
3.1. Порог чувствительности уровнемера: наименьшее значение изменения уровня жидкости, начиная с которого может быть осуществлено измерение уровня.
3.2. Мера вместимости: средство измерений объема жидкости, имеющее градуировочную (калибровочную) таблицу (резервуар-хранилища, танк наливного судна, железнодорожная цистерна и другие емкости).
3.3. Автоматический уровнемер: прибор, предназначенный для автоматического измерения и отображения уровня жидкости, содержащейся в резервуаре, по отношению к опорной величине.
Примечание. Автоматический уровнемер должен включать в себя, по крайней мере, датчик уровня жидкости, преобразователь и показывающее устройство.
3.4. Электронный автоматический уровнемер: автоматический уровнемер, использующий электронные средства и/или оборудованный электронными устройствами.
4. Операции поверки
При проведении поверки должны быть выполнены следующие операции:
- внешний осмотр;
- опробование;
- определение основной погрешности;
- определение вариации показаний.
5. Средства поверки
5.1. При проведении поверки необходимо применять следующие средства поверки:
5.1.1. Эталонные поверочные уровнемерные установки, стационарные и транспортируемые (переносные) (далее - эталонные установки) с непосредственным изменением или имитацией изменения уровня жидкости, с верхними пределами воспроизведения единицы измерения уровня 1,0; 2,5; 6,0; 12,0; 20,0; 30,0; 35,0; 40,0 м в соответствии с ГОСТ 8.477, предназначенные для поверки уровнемеров в нормальных условиях:
- эталонные установки 1-го разряда с пределами допускаемой абсолютной погрешности воспроизведения единицы измерения уровня +/- 0,3 мм, предназначенные для поверки эталонных уровнемеров (далее - эталонные уровнемеры) с основной абсолютной погрешностью +/- 1 мм и более методом непосредственного сличения;
- эталонные установки 2-го разряда с пределами допускаемой абсолютной погрешности воспроизведения единицы измерения уровня +/- 1 мм, предназначенные для поверки рабочих уровнемеров (далее - уровнемеры) с основной абсолютной погрешностью +/- 3 мм и более методом непосредственного сличения.
5.1.2. Эталонные уровнемеры переносные с верхними пределами воспроизведения единицы измерения уровня, указанными в 5.1.1, предназначенные для поверки рабочих уровнемеров на месте их эксплуатации на стационарных и транспортных мерах вместимости:
- эталонные уровнемеры переносные 2-го разряда с пределами допускаемой абсолютной погрешности воспроизведения единицы измерения уровня +/- 1 мм, предназначенные для поверки уровнемеров с основной абсолютной погрешностью +/- 3 мм и более методом непосредственного сличения;
- эталонные уровнемеры переносные 3-го разряда с пределами допускаемой абсолютной погрешности воспроизведения единицы измерения уровня +/- 3 мм, предназначенные для поверки уровнемеров с основной абсолютной погрешностью +/- 9 мм и более методом непосредственного сличения.
5.1.3. Эталонные измерительные ленты с грузом 2-го разряда с грузом (далее - эталонные измерительные ленты с грузом) с диапазоном измерений уровня от 0,001 до 24 м, доверительные абсолютные погрешности которых, при доверительной вероятности 0,99, составляют от (0,2 + 0,5L) до (2 + 2L) мкм, где L - число полных и неполных метров измеренных уровней по рекомендациям [2], предназначенные для поверки уровнемеров с основной абсолютной погрешностью +/- 3 мм и более на месте их эксплуатации.
5.1.4. Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 °C до плюс 55 °C по ГОСТ 28498.
5.1.5. Средства измерений, используемые при поверке уровнемеров, должны быть зарегистрированы в Государственном реестре средств измерений.
5.2. Допускается применение других вновь разработанных или находящихся в эксплуатации эталонных установок, эталонных уровнемеров и других средств поверки, удовлетворяющих требованиям настоящего стандарта.
