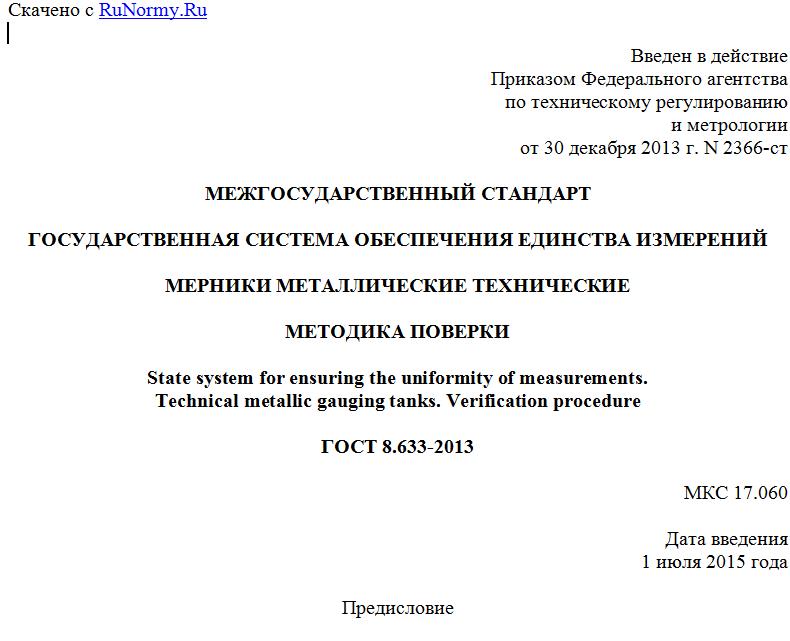

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 декабря 2013 г. N 2366-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
МЕРНИКИ МЕТАЛЛИЧЕСКИЕ ТЕХНИЧЕСКИЕ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Technical metallic gauging tanks. Verification procedure
ГОСТ 8.633-2013
МКС 17.060
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 декабря 2013 г. N 63-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. N 2366-ст межгосударственный стандарт ГОСТ 8.633-2013 введен в действие в Российской Федерации для применения в качестве национального стандарта с 1 июля 2015 г.
5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 8.679-2009
6 ВЗАМЕН ГОСТ 13844-68
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на металлические технические мерники (далее - мерники) для неагрессивных жидкостей и устанавливает методику первичной и периодической поверок мерников, а также основные технические требования к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 9392-89 Уровни рамные и брусковые. Технические условия
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 29227-91 (ИСО 835-1-81) Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Операции и средства поверки
3.1 При проведении поверки должны быть выполнены операции и применены средства поверки, указанные в таблице 1.
Таблица 1
Операции и средства поверки
Наименование операций Номер пункта настоящего стандарта Средства поверки и их нормативно-технические характеристики
Внешний осмотр 7.1 Штангенциркуль по ГОСТ 166, уровень по ГОСТ 9392
Опробование 7.2 -
Определение метрологических характеристик 7.3 Эталонные мерники 1-го разряда номинальной вместимостью 5; 10; 20; 50; 100; 200; 500 и 1000 дм3 с погрешностью, не превышающей +/- 0,02% номинальной вместимости; эталонные мерники 2-го разряда номинальной вместимостью 5; 10; 20; 50; 100; 200; 500 и 1000 дм3 с погрешностью, не превышающей +/- 0,1% номинальной вместимости; эталонные стеклянные колбы 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770, эталонные пипетки на полный слив вместимостью до 0,1 дм3 по ГОСТ 29227, термометры по ГОСТ 28498. Установка динамического измерения количества воды с погрешностью измерения +/- 0,1%
Примечание - Допускается применять отдельные вновь разработанные или находящиеся в применении средства поверки, выдержавшие испытания с целью утверждения типа и удовлетворяющие по точности требованиям настоящего стандарта.
4. Требования к квалификации поверителей и требования безопасности
4.1 Поверку мерников проводят физические лица, аттестованные в качестве поверителей в установленном порядке.
4.2 К поверке мерников допускают лиц, изучивших технические документы на мерники и их конструкцию, средства поверки и прошедших обучение и инструктаж по технике безопасности труда при работе с электрооборудованием (кондиционеры, обогреватели, перекачивающие насосы).
4.3 Перед началом поверки мерников вместимостью более 1000 дм3, установленных стационарно, следует проверить исправность:
- наружных лестниц с поручнями и подножками;
- помоста с ограждением.
Примечание - Помосты и ступеньки наружных лестниц изготовляют из рифленой стали.
5. Условия поверки
При проведении поверки мерников должны быть соблюдены следующие условия:
- поверочная жидкость - вода;
- температура воды и окружающей среды (далее - воздух) - от 10 °C до 30 °C;
- атмосферное давление - от 84 до 106 КПа;
(от 630 до 795) мм рт. ст.;
- относительная влажность воздуха - от 30% до 80%;
- изменение температуры воды во время поверки одного мерника, не более:
+/- 2 °C - для мерников 1-го класса,
+/- 5 °C - для мерников 2-го класса;
- изменение температуры воздуха +/- 5 °C;
- пределы абсолютной погрешности при измерении температуры воды и воздуха +/- 0,5 °C;
6. Подготовка к поверке
6.1 Перед проведением поверки мерников выполняют следующие подготовительные работы:
- проверяют наличие действующих свидетельств о поверке эталонных средств измерений, применяемых при поверке;
- мерники устанавливают по уровню или отвесу, обеспечивая вертикальность положения измерительного цилиндра шкального мерника или измерительной горловины мерников полной вместимости.
6.2 Поверяемые мерники, вода для их наполнения и средства измерений должны быть выдержаны в помещении, предназначенном для проведения поверки, до достижения ими температуры, соответствующей температуре этого помещения.
6.3 В поверяемом мернике должны отсутствовать посторонние предметы и выступающие швы, препятствующие полному сливу; внутренняя поверхность должна быть чистой, без вмятин; воздухоотводящее отверстие наливной трубы не должно быть засорено; устройство для сообщения внутренней полости мерника с атмосферой должно быть исправно.
7. Проведение поверки
7.1 Внешний осмотр
7.1.1 При первичной поверке мерников проверяют:
- соответствие их конструкции требованиям технической документации, утвержденной в установленном порядке;
- диаметр горловины, равенство делений шкалы и цену деления;
- внутренний диаметр уровнемерной трубки;
