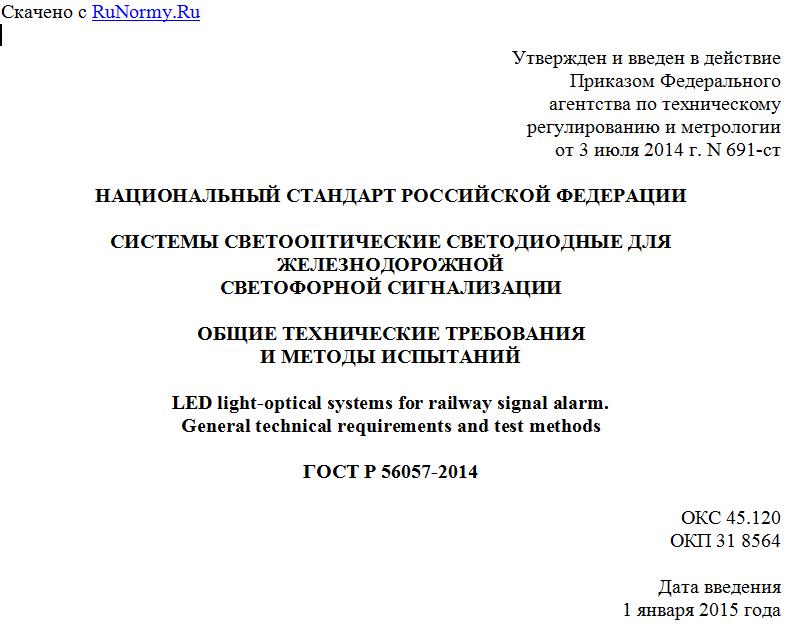

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 июля 2014 г. N 691-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ СВЕТООПТИЧЕСКИЕ СВЕТОДИОДНЫЕ ДЛЯ ЖЕЛЕЗНОДОРОЖНОЙ
СВЕТОФОРНОЙ СИГНАЛИЗАЦИИ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И МЕТОДЫ ИСПЫТАНИЙ
LED light-optical systems for railway signal alarm.
General technical requirements and test methods
ГОСТ Р 56057-2014
ОКС 45.120
ОКП 31 8564
Дата введения
1 января 2015 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ") при участии Института по проектированию сигнализации, централизации, связи и радио на железнодорожном транспорте "Гипротранссигналсвязь" - филиала ОАО "Росжелдорпроект" (ГТСС) и Федерального государственного бюджетного образовательного учреждения высшего профессионального образования "Петербургский государственный университет путей сообщения" (ФГБОУ ВПО ПГУПС)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 45 "Железнодорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 июля 2014 г. N 691-ст
4 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов Таможенного союза "О безопасности инфраструктуры железнодорожного транспорта" и "О безопасности высокоскоростного железнодорожного транспорта"
5 ВВЕДЕН ВПЕРВЫЕ
6 Федеральное агентство по техническому регулированию и метрологии не несет ответственности за патентную чистоту настоящего стандарта. Патентообладатель может заявить о своих правах и направить в Федеральное агентство по техническому регулированию и метрологии аргументированное предложение о внесении в настоящий стандарт поправки для указания информации о наличии в стандарте объектов патентного права и патентообладателе
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на светодиодные светооптические системы для железнодорожной светофорной сигнализации. Светодиодные светооптические системы являются составной частью напольных сигнальных приборов железнодорожного транспорта, предназначенных для подачи видимых световых сигналов, обеспечивающих безопасность движения поездов.
Настоящий стандарт применяют при разработке, проектировании и изготовлении светодиодных светооптических систем железнодорожной светофорной сигнализации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.332 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 9.032 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 9.301 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 9.307 Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 12.1.044 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний
ГОСТ 7721 Источники света для измерений цвета. Типы. Технические требования. Маркировка
ГОСТ 10771 Лампы накаливания светоизмерительные рабочие. Технические условия
ГОСТ 10905 Плиты поверочные и разметочные. Технические условия
ГОСТ 14192 Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18620 Изделия электротехнические. Маркировка
ГОСТ 23216-78 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 30804.6.4 Совместимость технических средств электромагнитная. Электромагнитные помехи от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний
ГОСТ Р 27.403 Надежность в технике. Планы испытаний для контроля вероятности безотказной работы
ГОСТ Р 52282-2004 Технические средства организации движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний
ГОСТ Р 53431 Автоматика и телемеханика железнодорожная. Термины и определения
ГОСТ Р 53784 Элементы оптические для световых сигнальных приборов железнодорожного транспорта. Технические условия
ГОСТ Р 55176.4.1 Совместимость технических средств электромагнитная. Системы и оборудование железнодорожного транспорта. Часть 4-1. Устройства и аппаратура железнодорожной автоматики и телемеханики. Требования и методы испытаний
ГОСТ Р 55703 Источники света электрические. Методы измерений спектральных и цветовых характеристик
ГОСТ Р МЭК 536 Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током
ГОСТ Р МЭК 61508-6 Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 6. Руководство по применению ГОСТ Р МЭК 61508-2-2007 и ГОСТ Р МЭК 61508-3-2007
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 53431, а также следующие термины с соответствующими определениями:
3.1.1 светодиодная светооптическая система: Технически законченное устройство, предназначенное для формирования светового сигнала, состоящее из светодиодов в качестве источника света, оптических элементов отдельно или в составе корпусов светодиодов, электронных компонентов, элементов защиты и крепления светодиодов, а также элементов присоединения к внешнему источнику электропитания и, при необходимости, к устройствам контроля.
3.1.2
светодиод: Полупроводниковый прибор с p-n переходом, испускающий некогерентное видимое излучение при пропускании через него электрического тока. [ГОСТ Р 54814-2011, статья 3.22]
3.1.3 железнодорожная светофорная сигнализация: Часть сигнализации на железных дорогах, выполненная на основе железнодорожных светофоров, расположенных стационарно на территории железной дороги и предназначенных для подачи световых сигналов с целью обеспечения безопасного движения поездов и маневровой работы.
3.1.4 мачтовый светофор и светофор, устанавливаемый на мостиках и консолях: Железнодорожный светофор, головка которого устанавливается на мачте, на мостике или на консоли.
3.1.5 карликовый светофор: Железнодорожный светофор, головка которого устанавливается на фундаменте.
3.1.6 переездной светофор: Светофор, предназначенный для регулирования движения автотранспортных средств через железнодорожный переезд.
3.1.7 светофор оповестительной пешеходной сигнализации: Светофор, предназначенный для регулирования движения пешеходов через железнодорожные пути.
3.1.8 полоса зеленая светящаяся: Устройство для создания светового сигнала в виде полосы зеленого цвета, устанавливаемое на мачтовом светофоре.
3.1.9 маршрутный световой указатель (цифровой, буквенный или положения): Устройство для создания световых сигналов в виде цифр, букв или линий, устанавливаемое на мачтовом светофоре.
3.1.10 указатель световой белого цвета в виде вертикальной стрелы: Устройство для создания светового сигнала в виде вертикальной стрелы (или двух стрел) белого цвета, устанавливаемое на мачтовом светофоре.
3.1.11
сила света: Физическая величина, определяемая отношением светового потока, распространяющегося от источника света внутри малого телесного угла, содержащего рассматриваемое направление, к этому углу. [ГОСТ 26148-84, статья 42]
3.1.12 осевая сила света светодиодной светооптической системы светофоров зеленой полосы: Сила света по оптической оси, проходящей через центр светового отверстия перпендикулярно посадочной поверхности светодиодной светооптической системы.
3.1.13 угол рассеяния: Угол излучения в конкретной плоскости, в пределах которого сила света светооптической системы снижается до 10% от осевой силы света.
3.1.14
координаты цветности: Координаты области на цветовом графике Международной комиссии по освещению (МКО), цвет которой соответствует цвету реального излучения. Цветовые графики МКО должны соответствовать публикациям 1931 г. или 1976 г. Отношение каждой из трех координат цвета к их сумме. [ГОСТ Р 54814-2011, статья 3.8]
3.1.15 координаты цвета: Три числа, указывающие, в каких количествах следует смешивать излучения, отвечающие основным единичным цветам выбранной системы, чтобы получить колориметрическое равенство с измеряемым цветом.
3.1.16 выходное световое отверстие: Окно в корпусе светового прибора, предназначенное для выхода света в окружающее пространство.
