"ГОСТ Р ИСО/ТС 10303-1290-2014. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1290. Прикладной модуль. Управление документами"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

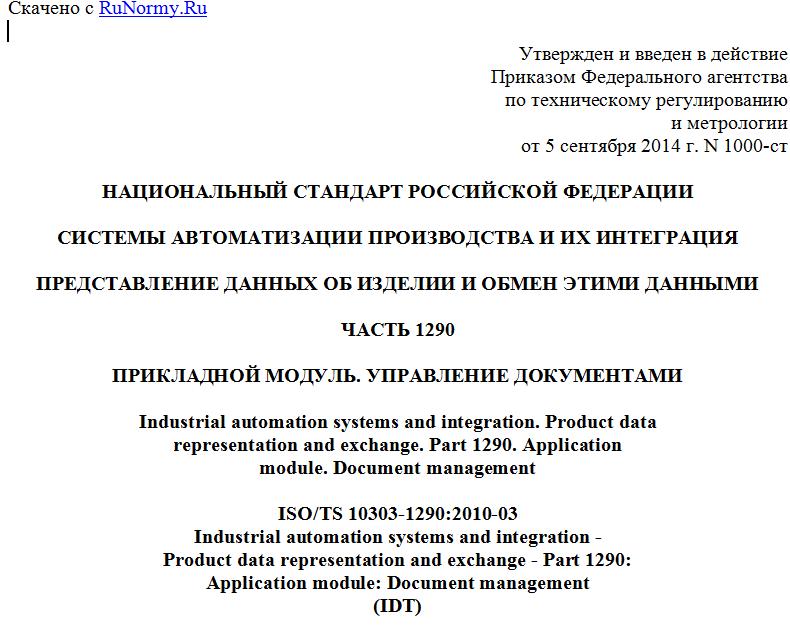

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 сентября 2014 г. N 1000-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

ЧАСТЬ 1290

ПРИКЛАДНОЙ МОДУЛЬ. УПРАВЛЕНИЕ ДОКУМЕНТАМИ

Industrial automation systems and integration. Product data
representation and exchange. Part 1290. Application
module. Document management

ISO/TS 10303-1290:2010-03
Industrial automation systems and integration -
Product data representation and exchange - Part 1290:
Application module: Document management
(IDT)

ГОСТ Р ИСО/ТС 10303-1290-2014

Группа П87

ОКС 25.040.40

ОКСТУ 4002

Дата введения
1 августа 2015 года

Предисловие

1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 сентября 2014 г. N 1000-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1290:2010-03 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1290. Прикладной модуль. Управление документами" (ISO/TS 10303-1290:2010-03 "Industrial automation systems and integration - Product data representation and exchange - Part 1290: Application module: Document management").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет прикладной модуль для представления:
- данных, идентифицирующих документы (объект Document) и версии документов (объект Document_version);
- возможности задавать документы (объект Document_assignment) или части документов (объект Partial_document_assignment) для данных об изделии или действии.
Примечание - Определение данных об изделии или действии, для которых задается документ или часть документа, осуществляется с помощью расширения списка выбора типа данных documented_element_select в других модулях;

- определений версий документов в цифровом (объект Digital_document_definition) или физическом (объект Physical_document_definition) формате;
- цифровых файлов (объект Digital_file), хранящихся на электронных устройствах хранения данных, или нецифровых твердых копий (объект Hardcopy);
- взаимосвязей между файлами (объект File_relationship) или определениями документов (объект Document_definition_relationship);
- задания характеристик для конкретного представления версии документа или файла (объект Assigned_document_property).
Прикладной модуль "Управление документами" позволяет определить документ. Документ определяется как блок информации, который может быть упакован для доставки в единой среде. Примерами документов являются:
- рисунки;
- отчеты;
- стандарты;
- базы данных;
- прикладное программное обеспечение;
- технические чертежи;
- CAD-модели;
- компьютерные файлы;
- видеоклипы;
- магнитные ленты.
Документом может быть совокупность цифровых файлов, которые все вместе представляют единый цифровой документ.
Представлениями электронных документов являются совокупности цифровых файлов, которые все вместе образуют единый документ.
Пример - Совокупность растровых файлов, IGES-файлов или комбинированная совокупность растровых и IGES-файлов представляет единый документ.
Неэлектронные документы представляются в виде совокупностей страниц, листов, карт или других физических носителей вместе с информацией, записанной на этих носителях, которые все вместе составляют единый документ. Документ может иметь несколько представлений, одна часть которых может являться электронными представлениями, а другая - неэлектронными. Все представления одного состояния конкретного документа должны иметь непротиворечивое информационное содержание; форматы (электронные или визуальные) могут отличаться, но содержание должно быть одинаковым. Разные форматы являются разными представлениями документа.
Пример - Технические чертежи, выполненные на бумаге, майларовые ленты, микрофиши или гибкие диски являются примерами нецифровых файлов.
Управление документами обеспечивает возможность прикреплять к документу, связывать с документом или делать ссылку в документе на ограниченный набор метаданных, таких как автор, дата, заголовок версии, тип и способ кодирования, а также классифицировать документы.
Кроме того, управление документами обеспечивает возможность поддерживать определения документов, которые могут генерироваться непосредственно из данных, хранящихся в любом формате. Это дает возможность собирать документы из файлов, включая рисунки, фотографии, видео и результаты запросов данных в любом формате. Управление документами позволяет поддерживать информацию, содержащуюся в интеллектуальных документах.
Второе издание ИСО/ТС 10303-1290, соответствующее настоящему стандарту, по сравнению с первым изданием включает приведенные ниже изменения.
Были удалены следующие спецификации интерфейса на языке EXPRESS из прикладной эталонной модели (ПЭМ):
- USE FROM Alias_identification;
- USE FROM Contract;
- USE FROM Document_and_version_identification;
- USE FROM Document_definition;
- USE FROM External_item_identification_assignment;
- USE FROM File_identification;
- USE FROM Product_categorization;
- USE FROM Security_classification.
Кроме того, были внесены изменения в спецификацию отображения, схему интерпретированной модели модуля (ИММ) и диаграммы в формате EXPRESS-G для обеспечения соответствия изменениям, внесенным в ПЭМ.
В разделе 1 определены область применения прикладного модуля, его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии.
Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

1. Область применения

Настоящий стандарт определяет прикладной модуль "Управление документами".
Требования настоящего стандарта распространяются на:
- средства задания документов для данных об изделии или действии.
Примечание - Определение данных об изделии или действии, для которых задан документ, осуществляется с помощью расширения списка выбора типа данных documented_element_select в других модулях;

- средства задания частей или разделов документов для данных об изделии или действии.
Примечание - Определение данных об изделии или действии, для которых задана часть документа, осуществляется с помощью расширения списка выбора типа
