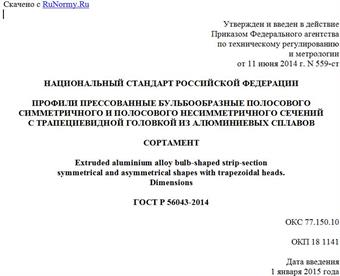

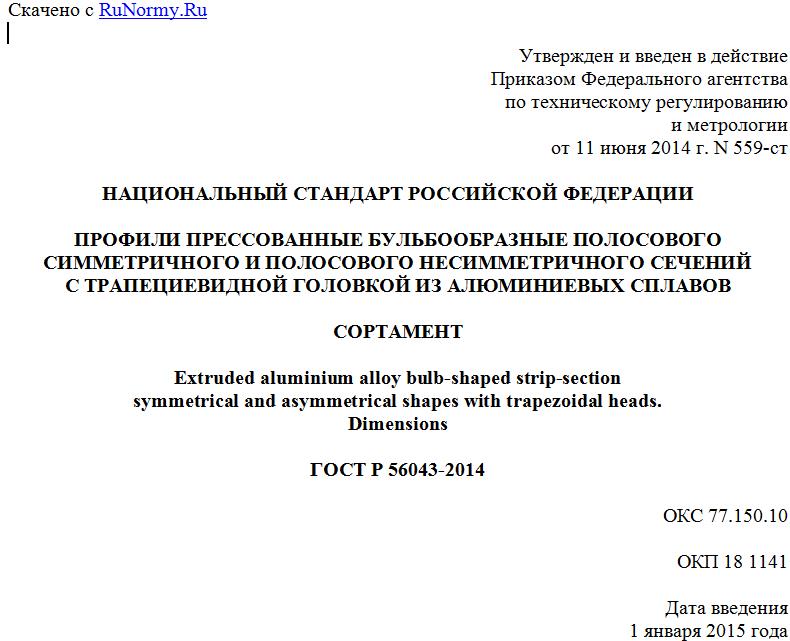

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 июня 2014 г. N 559-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОФИЛИ ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ ПОЛОСОВОГО
СИММЕТРИЧНОГО И ПОЛОСОВОГО НЕСИММЕТРИЧНОГО СЕЧЕНИЙ
С ТРАПЕЦИЕВИДНОЙ ГОЛОВКОЙ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
Extruded aluminium alloy bulb-shaped strip-section
symmetrical and asymmetrical shapes with trapezoidal heads.
Dimensions
ГОСТ Р 56043-2014
ОКС 77.150.10
ОКП 18 1141
Дата введения
1 января 2015 года
Предисловие
1. Разработан Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов" (ОАО "Всероссийский институт легких сплавов").
2. Внесен Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2014 г. N 559-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает сортамент прессованных бульбообразных профилей полосового симметричного и полосового несимметричного сечений из алюминиевых сплавов, изготовляемых методом горячего прессования и предназначенных для применения в судостроении.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Основные параметры и размеры
3.1. Форма бульбообразных профилей полосового симметричного сечения (полособульб) и их размеры должны соответствовать значениям, приведенным на рисунке 1 и в таблице 1, а справочные показатели - значениям, указанным в Приложении А.
H - высота полособульба; B - ширина полки; S - толщина
стенки; r - радиус закругления кромок полки и радиус
сопряжения стенки с полкой
Рисунок 1
Таблица 1
Номер профиля Размеры, мм Площадь сечения, см2 Теоретическая масса 1 м профиля, кг
B H S r Диаметр описанной окружности
700373 13,0 40,0 2,5 2,0 41,0 1,6 4,560
700374 17,0 50,0 3,5 2,5 51,0 2,7 7,695
700375 20,0 60,0 3,5 3,0 61,0 3,4 9,690
700376 21,0 70,0 4,0 3,5 71,0 4,3 12,255
700377 25,0 80,0 4,0 4,0 81,0 5,4 15,390
700378 29,0 90,0 4,0 4,0 91,0 6,5 18,525
700379 31,0 100,0 4,5 4,5 102,0 7,9 22,515
700380 31,0 100,0 5,0 4,5 102,0 8,3 23,655
700381 33,0 110,0 5,0 5,0 112,0 9,3 26,505
700382 38,0 120,0 5,0 5,0 122,0 11,0 31,350
700383 38,0 125,0 5,0 5,0 127,0 11,8 33,630
700384 40,0 130,0 5,5 5,5 132,0 12,7 36,195
700385 42,0 140,0 6,0 6,0 142,0 14,5 41,325
700386 45,0 150,0 6,0 7,0 152,0 16,5 47,025
700387 48,0 100,0 8,0 7,0 102,0 15,8 45,030
700388 48,0 120,0 8,0 7,0 122,0 17,4 49,590
700389 48,0 160,0 6,5 7,0 162,0 18,6 53,010
700390 50,0 170,0 7,0 8,0 172,0 21,1 60,135
700391 54,0 180,0 7,5 9,0 182,0 24,5 69,825
700392 58,0 200,0 8,0 10,0 202,0 28,9 82,365
700393 58,0 200,0 10,0 10,0 202,0 33,2 94,620
3.2. Форма бульбообразных профилей полосового несимметричного сечения (полособульб) и их размеры должны соответствовать значениям, приведенным на рисунке 2 и в таблице 2, а справочные показатели - значениям, указанным в Приложении А.
H - высота полособульба; B - ширина полки; S - толщина
стенки; r, r1 - радиусы закругления кромок полки;
r2 - радиус сопряжения стенки с полкой
Рисунок 2
Таблица 2
Номер профиля Размеры, мм Угол Площадь сечения, см2 Теоретическая масса 1 м профиля, кг
B H S r r1 r2 Диаметр описанной окружности
700460 10,0 40,0 2,5 3,0 3,0 3,0 41,0 45° 1,6 4,560
700461 14,0 50,0 3,5 4,0 4,0 4,0 51,0 45° 2,8 7,980
700462 15,0 60,0 4,0 4,0 4,0 4,0 62,0 45° 3,6 10,260
700463 17,0 70,0 4,0 4,0 4,0 4,0 72,0 45° 4,3 12,255
700464 19,0 80,0 4,0 4,5 4,5 4,5 82,0 45° 5,2 14,820
700465 20,0 50,0 6,0 3,0 10,0 5,0 51,0 42° 5,7 16,245
700466 21,0 90,0 4,0 5,0 5,0 5,0 92,0 45° 6,1 17,385
700467 22,0 90,0 6,0 3,0 10,0 5,0 92,0 38° 8,9 25,365
700468 22,0 100,0 4,5 5,0 5,0 5,0 102,0 45° 7,2 20,520
700469 23,0 110,0 5,0 6,0 6,0 6,0 112,0 45° 8,5 24,225
700470 26,0 120,0 5,0 7,0 7,0 7,0 122,0 45° 10,1 28,785
700471 29,0 130,0 5,5 7,0 7,0 7,0 132,0 45° 12,0 34,200
700472 31,0 140,0 6,0 8,0 8,0 8,0 142,0 45° 14,1 40,185
700473 35,0 150,0 6,5 8,0 8,0 8,0 152,0 45° 16,7 47,595
700474 38,0 160,0 7,0 9,0 9,0 9,0 162,0 45° 19,6 55,860
3.3. Профили изготовляют из алюминиевых сплавов марки АМг5 (1550) с химическим составом по ГОСТ 4784, марок АМг61 (1561), В48-4 (1980), 1985ч, К48-2 (1941), К48-2пч (1943) с химическим составом по стандарту [1].
3.4. Технические требования - по стандарту [2] или технической документации, согласованной между предприятием-изготовителем и потребителем.
3.5. Теоретическая масса 1 м профиля вычислена по номинальным размерам при плотности 2,85 кг/дм3, что соответствует плотности алюминиевого сплава марки В95. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов приведены в Приложении Б.
3.6. Соответствие номеров профилей действующим обозначениям приведено в Приложении В.
