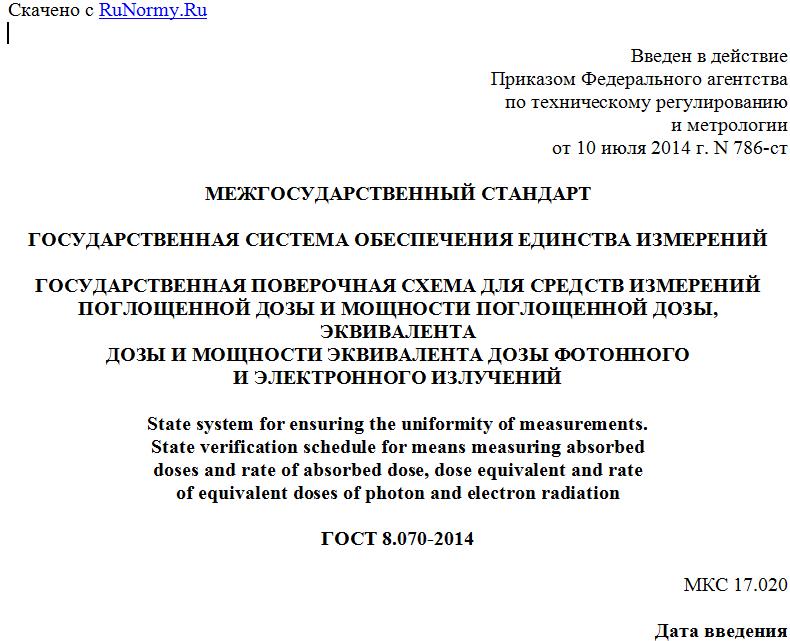

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 10 июля 2014 г. N 786-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ПОГЛОЩЕННОЙ ДОЗЫ И МОЩНОСТИ ПОГЛОЩЕННОЙ ДОЗЫ, ЭКВИВАЛЕНТА
ДОЗЫ И МОЩНОСТИ ЭКВИВАЛЕНТА ДОЗЫ ФОТОННОГО
И ЭЛЕКТРОННОГО ИЗЛУЧЕНИЙ
State system for ensuring the uniformity of measurements.
State verification schedule for means measuring absorbed
doses and rate of absorbed dose, dose equivalent and rate
of equivalent doses of photon and electron radiation
ГОСТ 8.070-2014
МКС 17.020
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" ("ФГУП "ВНИИФТРИ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 30 мая 2014 г. N 67-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июля 2014 г. N 786-ст межгосударственный стандарт ГОСТ 8.070-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5 ВЗАМЕН ГОСТ 8.070-96
6 ПЕРЕИЗДАНИЕ. Февраль 2019 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на государственную поверочную схему (см. рисунок А.1 приложения А) для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений и устанавливает порядок передачи единиц поглощенной дозы - грея (Гр), мощности поглощенной дозы - грея в секунду (Гр/с), эквивалента дозы - зиверта (Зв) и мощности эквивалента дозы - зиверта в секунду (Зв/с) фотонного и электронного излучений в диапазоне энергий фотонного излучения от 0,015 до 50 МэВ и электронного излучения от 5 до 50 МэВ от государственного первичного эталона единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений с помощью вторичных эталонов и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.
2 Первичный эталон
2.1 Государственный первичный эталон предназначен для воспроизведения и хранения единиц поглощенной дозы и мощности поглощенной дозы и фотонного и электронного излучений и передачи единиц этих величин, а также единиц эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений с помощью вторичных эталонов и рабочих эталонов рабочим средствам измерений, а также непосредственно рабочим средствам измерений специального назначения, применяемым в национальной экономике, с целью обеспечения единства измерений в стране.
2.2 В основу измерений поглощенной дозы, мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений, выполняемых в Российской Федерации, должны быть положены единицы, воспроизводимые указанным государственным эталоном.
2.3 Государственный первичный эталон состоит из комплекса следующих технических средств, вспомогательных устройств и специальных инженерных сооружений.
2.3.1 Основное оборудование:
- дифференциальный калориметр интегрального теплового потока КТП-2;
- адиабатический калориметр РГЭ-2;
- адиабатический калориметр РГ-1;
- графитовый фантом;
- водный фантом;
- твердотельный фантом;
- компаратор: транспортабельный калориметр КТ-3, дозиметр с ионизационными камерами;
- плоскопараллельная ионизационная камера-монитор;
- экстраполяционная графитовая ионизационная камера в графитовом фантоме.
2.3.2 Дополнительное оборудование:
- измерительная и регулирующая аппаратура;
- турбомолекулярный откачной пост;
- персональный компьютер.
2.3.3 Источники ионизирующего излучения:
- установка больших мощностей доз УБМД с радионуклидным источником Co-60;
- ускоритель электронов - микротрон;
- рентгеновский аппарат Isovolt Titan E.
Специальное инженерное сооружение - измерительный зал.
2.4 Диапазоны значений поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений, воспроизводимых эталоном, составляют соответственно от 1 до 103 Гр и от 10-3 до 102 Гр/с.
Энергетический диапазон фотонного излучения - от 0,015 до 50 МэВ, электронного - от 5 до 50 МэВ.
2.5 Государственный первичный эталон обеспечивает воспроизведение единиц со средним квадратическим отклонением результата измерения S0, не превышающим 2·10-3 при 20 независимых наблюдениях.
Неисключенная систематическая погрешность не превышает:
- 3,5·10-3 (при доверительной вероятности p = 0,99) в энергетическом диапазоне фотонного излучения от 50 кэВ до 50 МэВ и электронного излучения в энергетическом диапазоне от 5 до 50 МэВ;
- 6,3·10-3 в энергетическом диапазоне фотонного излучения от 15 до 50 кэВ.
2.6 Стандартные неопределенности результатов измерений Государственным первичным эталоном составляют:
- стандартные неопределенности, оцененные по типу A, uA = 2·10-3;
- стандартные неопределенности, оцененные по типу B:
в энергетическом диапазоне фотонного излучения от 50 кэВ до 50 МэВ и электронного излучения в энергетическом диапазоне от 5 до 50 МэВ;
uB = 3,5·10-3 в энергетическом диапазоне фотонного излучения от 15 до 50 кэВ uB = 6,6·10-3.
2.7 Для воспроизведения единиц мощности поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.
2.8 Государственный первичный эталон применяют для передачи единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений вторичным эталонам, рабочим эталонам и рабочим средствам измерений повышенной точности методами непосредственного сличения, сличения при помощи компаратора, методом прямых измерений.
3 Вторичные эталоны
3.1 В качестве вторичных эталонов единиц поглощенной дозы и мощности поглощенной дозы применяют:
- дозиметрические эталонные установки с радионуклидными источниками, с источниками рентгеновского, тормозного и электронного излучений с ионизационными камерами и водными или твердотельными фантомами стандартных размеров в диапазоне измерений от 5·10-3 до 1·103 Гр; от 5·10-4 до 1·102 Гр/с с энергией фотонов от 15 кэВ до 50 МэВ, электронного излучения с энергией электронов от 5 до 50 МэВ;
- измерительные установки с источником рентгеновского излучения с герметизированной нормальной ионизационной камерой, заполняемой водо- и тканеэквивалентным газом в диапазоне измерений от 5·10-3 до 1·10 Гр;
от 5·10-4 до 1·10-1 Гр/с с энергией фотонов от 60 до 250 кэВ;
- измерительные установки с комплектом первичных калориметрических преобразователей и ионизационных камер в диапазоне измерений от 1·10-6 до 1·10-3 Гр; от 1·10-8 до 1·102 Гр/с с энергией фотонов и электронов от 1 до 50 МэВ;
- измерительные установки с комплектом первичных калориметрических преобразователей для измерений мощности поглощенной дозы в стандартных материалах, графите, воде, полистироле в диапазоне измерений от 1·10-2 до 10 Гр/с с энергией фотонов 0,66 и 1,25 МэВ;
- измерительные установки с комплектом первичных калориметрических преобразователей в диапазоне измерений от 1·10-1 до 1·106 Гр, от 1·10-2 до 1·105 Гр/с в диапазоне энергий электронов от 0,3 до 10 МэВ.
3.2 В качестве вторичных эталонов эквивалентов дозы и мощности эквивалентов дозы фотонного и электронного излучений используют дозиметрические эталонные установки с радионуклидными источниками, с источниками рентгеновского, тормозного и электронного излучений с ионизационными камерами и водными или твердотельными фантомами стандартных размеров в диапазоне от 1·10-6 до 5·10-2 Зв; от 1·10-8 до 5·10-3 Зв/с в диапазоне энергий фотонов от 0,015 до 50 МэВ, в диапазоне энергий электронов от 5 до 50 МэВ.
3.3 Суммарная погрешность вторичных эталонов, выраженная в виде СКО, составляет от 0,6% до 3%.
