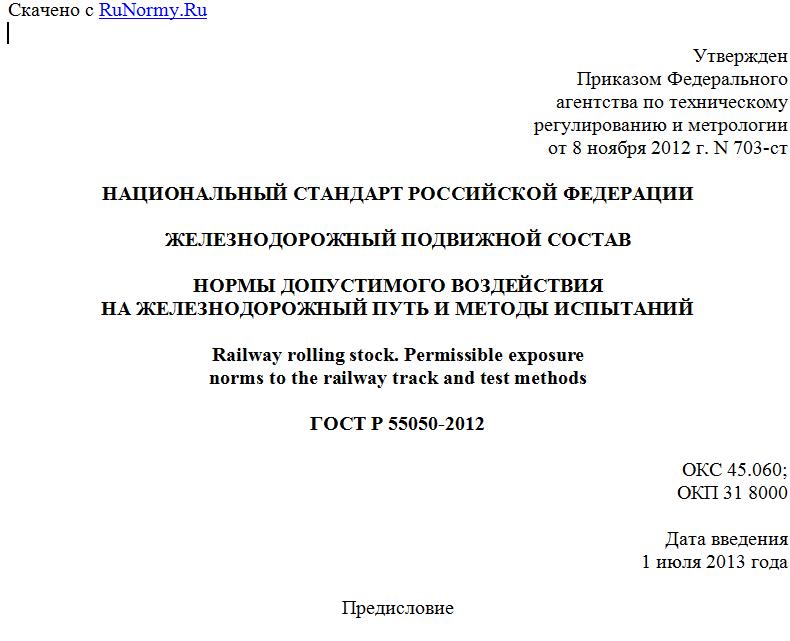

Утвержден
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2012 г. N 703-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЖЕЛЕЗНОДОРОЖНЫЙ ПОДВИЖНОЙ СОСТАВ
НОРМЫ ДОПУСТИМОГО ВОЗДЕЙСТВИЯ
НА ЖЕЛЕЗНОДОРОЖНЫЙ ПУТЬ И МЕТОДЫ ИСПЫТАНИЙ
Railway rolling stock. Permissible exposure
norms to the railway track and test methods
ГОСТ Р 55050-2012
ОКС 45.060;
ОКП 31 8000
Дата введения
1 июля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Всероссийский научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ").
2. Внесен Техническим комитетом по стандартизации ТК 45 "Железнодорожный транспорт".
3. Утвержден Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2012 г. N 703-ст.
4. Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов Таможенного союза "О безопасности железнодорожного подвижного состава" и "О безопасности высокоскоростного железнодорожного транспорта".
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на железнодорожный подвижной состав колеи 1520 мм и устанавливает допустимые уровни показателей воздействия железнодорожного подвижного состава на путь и стрелочные переводы, а также экспериментальные и экспериментально-расчетные методы определения показателей воздействия железнодорожного подвижного состава на железнодорожный путь при движении железнодорожного подвижного состава со скоростями до 69,44 м/с (250 км/ч) по железнодорожному пути колеи 1520 мм.
Настоящий стандарт предназначен для определения фактических значений показателей воздействия железнодорожного подвижного состава на железнодорожный путь:
- при всех видах испытаний по воздействию на железнодорожный путь единиц нового, модернизированного или находящегося в эксплуатации железнодорожного подвижного состава, обращающегося по железным дорогам с шириной колеи 1520 мм, включая сертификационные испытания по определению допустимого воздействия железнодорожного подвижного состава на железнодорожный путь;
- при установлении условий обращения, в том числе допускаемых скоростей движения, железнодорожного подвижного состава по железнодорожному пути с различной конструкцией верхнего строения пути и по стрелочным переводам различных типов и конструкций;
- при проведении экспериментальных научно-исследовательских (поисковых) работ по тематике взаимодействия железнодорожного подвижного состава и элементов верхнего строения пути и стрелочных переводов;
- для выявления дефектов на поверхности катания колес железнодорожного подвижного состава в эксплуатационных условиях.
Примечание. К элементам верхнего строения пути и стрелочных переводов, прочность и устойчивость которых регламентируется показателями безопасности движения, установленными настоящим стандартом, относятся рельсы (в том числе рельсы, уложенные в переводной и закрестовинной кривых, рамные рельсы стрелочных переводов), узлы рельсовых скреплений, остряки стрелочных переводов, шпалы, балластная призма.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.568-97. Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 52944-2008. Цикл жизненный железнодорожного подвижного состава. Термины и определения
ГОСТ Р 55049-2012. Железнодорожный подвижной состав. Методы контроля показателей развески
ГОСТ 8.543-86. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений деформации
ГОСТ 15.101-98. Система разработки и постановки продукции на производство. Порядок выполнения научно-исследовательских работ
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 21616-91. Тензорезисторы. Общие технические условия
ГОСТ Р 8.596-2002. Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 51685-2013. Рельсы железнодорожные. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения по ГОСТ 16504 и ГОСТ Р 52944, а также следующие термины с соответствующими определениями:
3.1.
Железнодорожный подвижной состав: локомотивы, грузовые вагоны, пассажирские вагоны локомотивной тяги и мотор-вагонный подвижной состав, а также иной предназначенный для обеспечения осуществления перевозок и функционирования инфраструктуры железнодорожный подвижной состав. [Федеральный закон от 10 января 2003 г. N 17-ФЗ "О железнодорожном транспорте в Российской Федерации", статья 2]
3.2. Допускаемая скорость движения железнодорожного подвижного состава: максимальная скорость движения железнодорожного подвижного состава в прямых, криволинейных участках железнодорожного пути и по стрелочным переводам в зависимости от конструкции верхнего строения железнодорожного пути и стрелочных переводов на основе результатов комплексных динамических (ходовых) и по воздействию на железнодорожный путь и стрелочные переводы испытаний на специальных испытательных участках.
3.3. Непогашенное ускорение: часть поперечного горизонтального ускорения единицы железнодорожного подвижного состава, действующего на уровне оси буксы при движении в круговой кривой, не компенсированная возвышением наружного рельса.
3.4. Типовая конструкция верхнего строения пути: конструкция, включающая бесстыковой железнодорожный путь с рельсами типа Р65, железобетонными шпалами эпюрой от 1840 до 2000 шт. на 1 км, щебеночным балластом или звеньевой железнодорожный путь с рельсами типа Р65, деревянными шпалами эпюрой от 1840 до 2000 шт. на 1 км, щебеночным балластом.
3.5. Условия обращения железнодорожного подвижного состава: условия, обеспечивающие безопасность движения, соблюдение правил обслуживания и содержания, а также допустимое воздействие на железнодорожный путь, при обязательном выполнении которых может использоваться железнодорожный подвижной состав в перевозочном процессе.
3.6. Испытательный (измерительный) участок железнодорожного пути: участок железнодорожного пути ограниченной протяженности, предназначенный для проведения комплексных динамических (ходовых) и по воздействию на железнодорожный путь испытаний подвижного состава, удовлетворяющий требованию воспроизводимости условий испытаний и имеющий типовую конструкцию верхнего строения пути на деревянных или железобетонных шпалах.
3.7. Испытательный (измерительный) стрелочный перевод: стрелочный перевод, предназначенный для проведения комплексных динамических (ходовых) и по воздействию на стрелочные переводы испытаний подвижного состава, удовлетворяющий требованию воспроизводимости условий испытаний.
3.8. Опытный железнодорожный подвижной состав: одна или несколько единиц железнодорожного подвижного состава, предъявляемых на испытания по воздействию на путь и включаемых в состав опытного поезда.
3.9. Опытный поезд: поезд специального формирования, предназначенный для следования по измерительным участкам пути с целью реализации программы испытаний по воздействию на путь.
3.10. Рамные силы: поперечные силы взаимодействия между колесной парой и рамой тележки единицы железнодорожного подвижного состава.
3.11. Вертикальная статическая нагрузка колесной пары единицы железнодорожного подвижного состава на рельсы: нагрузка единицы железнодорожного подвижного состава на рельсы, отнесенная к одной колесной паре, с учетом фактического расположения центра тяжести надрессорного строения.
3.12. Подрессорная масса железнодорожного подвижного состава: часть массы единицы железнодорожного подвижного состава, расположенная над первой ступенью рессорного подвешивания с добавлением половины массы элементов, составляющих первичное рессорное подвешивание.
Примечание. Для тележек с одноступенчатым рессорным подвешиванием - часть массы, расположенной над рессорным подвешиванием с добавлением половины массы элементов рессорного подвешивания.
3.13. Квазистатическая составляющая динамического процесса: низкочастотная компонента динамического процесса, регистрируемого на железнодорожном подвижном составе, обусловленная действием центробежных или центростремительных сил при движении по криволинейным участкам железнодорожной линии, расположенным в горизонтальной плоскости пути.
3.14. Боковая сила: проекция силы, воспринимаемой внутренней боковой поверхностью головки рельса от воздействия колеса единицы железнодорожного подвижного состава, на поперечную плоскость железнодорожного пути, проходящую через точку контакта колеса и головки рельса.
3.15.
Конструкционная скорость железнодорожного подвижного состава: наибольшая скорость движения, заявленная в технической документации на проектирование. [Технический регламент Таможенного союза "О безопасности железнодорожного подвижного состава", статья 2]
3.16. Направляющая ось единицы железнодорожного подвижного состава: передняя (первая) по направлению движения ось единицы железнодорожного подвижного состава.
3.17. Аттестация испытательных участков железнодорожного пути: определение нормированных характеристик испытательных участков железнодорожного пути, их соответствия требованиям нормативных документов и установление пригодности к эксплуатации.
3.18. Комплексные динамические (ходовые) и по воздействию на железнодорожный путь и стрелочные переводы испытания (далее - комплексные испытания): испытания железнодорожного подвижного состава, в процессе которых осуществляется одновременная (синхронизированная по времени проведения) регистрация динамических процессов на железнодорожном подвижном составе и в элементах верхнего строения пути, а также в элементах стрелочных переводов.
3.19.
Программа испытаний: документ, предназначенный для организации и выполнения работ, обеспечивающих проведение испытаний конкретного объекта. [ГОСТ 15.101-98 "Система разработки и постановки продукции на производство. Порядок выполнения научно-исследовательских работ", раздел 3]
3.20.
Методика испытаний: документ или его часть, устанавливающие правила реализации методов испытаний.
