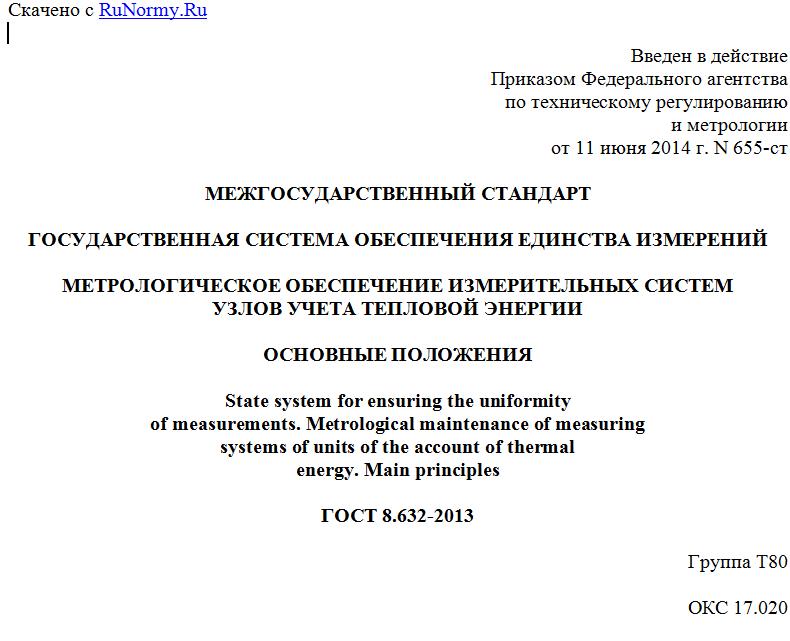

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 июня 2014 г. N 655-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ИЗМЕРИТЕЛЬНЫХ СИСТЕМ
УЗЛОВ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ
ОСНОВНЫЕ ПОЛОЖЕНИЯ
State system for ensuring the uniformity
of measurements. Metrological maintenance of measuring
systems of units of the account of thermal
energy. Main principles
ГОСТ 8.632-2013
Группа Т80
ОКС 17.020
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС") и Федеральным государственным унитарным предприятием "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 27 декабря 2013 г. N 63-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2014 г. N 655-ст межгосударственный стандарт ГОСТ 8.632-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на измерительные системы (далее - ИС), предназначенные для измерения тепловой энергии и параметров теплоносителя в водяных и паровых системах теплоснабжения и устанавливает основные положения по метрологическому обеспечению ИС на этапах их жизненного цикла: разработке (проектировании), производство (изготовлении, монтаже и наладке на объекте эксплуатации), эксплуатации.
Стандарт распространяется на ИС:
- выпускаемые изготовителем как законченные укомплектованные изделия, для установки которых на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации, в которой нормированы метрологические характеристики измерительных каналов системы (далее - ИС-1);
- проектируемые для конкретных объектов (группы типовых объектов) из компонентов ИС, выпускаемых, как правило, различными изготовителями, и принимаемые как законченные изделия непосредственно на объекте эксплуатации. Установку таких ИС на месте эксплуатации осуществляют в соответствии с проектной документацией на ИС и эксплуатационной документацией на ее компоненты, в которой нормированы метрологические характеристики, соответственно, измерительных каналов ИС и ее компонентов (далее - ИС-2).
Перечисленные виды ИС могут быть использованы как автономно, так и в составе более сложных структур (информационно-измерительных систем, систем контроля, а также автоматических систем управления технологическими процессами). В таких сложных структурах ИС могут быть выделены на функциональном уровне.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 4.199-85 Система показателей качества продукции. Системы информационные электроизмерительные. Комплексы измерительно-вычислительные. Номенклатура показателей
ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений
ГОСТ 8.010-2013 Государственная система обеспечения единства измерений. Методики выполнения измерений
ГОСТ 8.437-81 Государственная система обеспечения единства измерений. Системы информационно-измерительные. Метрологическое обеспечение. Основные положения
ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования
ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений
ГОСТ 34.201-89 Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ 34.602-89 Информационная технология. Комплекс стандартов на автоматизированные системы. Техническое задание на создание автоматизированной системы
ГОСТ 27300-87 Информационно-измерительные системы. Общие требования, комплектность и правила составления эксплуатационной документации
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 измерительная система (ИС): Совокупность измерительных, связующих, вычислительных компонентов, образующих измерительные каналы, и вспомогательных устройств (компонентов измерительной системы), функционирующих как единое целое, предназначенная для:
- получения информации о состоянии объекта с помощью измерительных преобразований в общем случае множества изменяющихся во времени и распределенных в пространстве величин, характеризующих это состояние;
- автоматизированной обработки результатов измерений;
- регистрации и индикации результатов измерений и результатов их автоматизированной обработки;
- преобразования этих результатов в выходные сигналы системы в разных целях.
Примечание - ИС обладают основными признаками средств измерений и являются их разновидностью.
3.2 измерительный канал измерительной системы ИС: Конструктивно или функционально выделяемая часть ИС, выполняющая законченную функцию от измерения величины до получения результата ее измерений, выражаемого числом или соответствующим ему кодом, или до получения аналогового сигнала.
Примечание - Измерительные каналы ИС могут быть простыми и сложными. В простом измерительном канале реализуется прямой метод измерений путем последовательного измерительного преобразования. Сложный измерительный канал в первичной части представляет собой совокупность нескольких простых измерительных каналов, сигналы с выхода которых используются для получения результата измерений.
3.3 компонент ИС: Техническое устройство, входящее в состав ИС и выполняющее одну из функций, предусмотренных процессом измерений.
Примечание - В соответствии с этими функциями компоненты подразделяют на измерительные, связующие, вычислительные, комплексные и вспомогательные.
3.4 измерительный компонент ИС: Средство измерений, для которого отдельно нормированы метрологические характеристики, например измерительный прибор, измерительный преобразователь (первичный, включая устройства для передачи воздействия измеряемой величины на чувствительный элемент; промежуточный, в том числе модуль аналогового ввода-вывода, измерительный коммутатор, аналоговый фильтр и т.п.).
3.5 связующий компонент ИС: Техническое устройство или часть окружающей среды, предназначенные или используемые для передачи с минимально возможными искажениями сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому (проводная линия связи, радиоканал, телефонная линия связи, высоковольтная линия электропередачи с соответствующей каналообразующей аппаратурой, а также переходные устройства - клеммные колодки, кабельные разъемы и т.п.).
3.6 вычислительный компонент ИС: Цифровое вычислительное устройство (или его часть) с программным обеспечением, выполняющее вычисления результатов измерений (выражаемых числом или соответствующим ему кодом), а также логические операции и участвующие в управлении ИС.
Примечание - В отдельных случаях вычислительный компонент может входить в состав измерительного компонента, метрологические характеристики которого нормированы с учетом программы, реализуемой вычислительным компонентом.
3.7 комплексный компонент ИС: Конструктивно объединенная или территориально локализованная совокупность компонентов, составляющая часть ИС, завершающая, как правило, измерительные преобразования, вычислительные и логические операции, предусмотренные процессом измерений и алгоритмами
