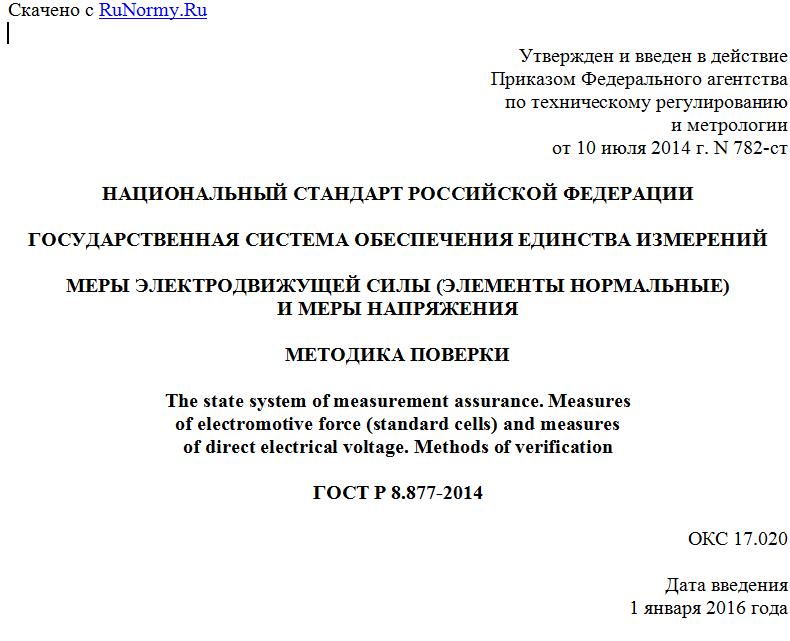

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 10 июля 2014 г. N 782-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
МЕРЫ ЭЛЕКТРОДВИЖУЩЕЙ СИЛЫ (ЭЛЕМЕНТЫ НОРМАЛЬНЫЕ)
И МЕРЫ НАПРЯЖЕНИЯ
МЕТОДИКА ПОВЕРКИ
The state system of measurement assurance. Measures
of electromotive force (standard cells) and measures
of direct electrical voltage. Methods of verification
ГОСТ Р 8.877-2014
ОКС 17.020
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева" Федерального агентства по техническому регулированию и метрологии (ФГУП "ВНИИМ им. Д.И. Менделеева" Федерального агентства по техническому регулированию и метрологии)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", подкомитетом ПК 206.7 "Эталоны и поверочные схемы в области измерения электрических величин"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 июля 2014 г. N 782-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на меры электродвижущей силы на основе нормальных элементов с номинальным значением 1 В и меры напряжения на стабилитронах с номинальными значениями 1 и 10 В, применяемые в качестве рабочих эталонов 1-го, 2-го и 3-го разряда и рабочих средств измерения классов точности от 0,0002 до 0,02, в соответствии с ГОСТ 8.027, и устанавливает методику их первичной и периодической поверки.
Стандарт не распространяется на вторичные эталоны.
Межповерочный интервал составляет один год.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51233-98 Термометры сопротивления платиновые эталонные 1-го и 2-го разряда. Общие технические требования
ГОСТ Р 51350-99 (МЭК 61010-1-90) Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ Р 8.625-2006 Государственная система обеспечения единства измерений. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.736-2011 Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения
ГОСТ Р 8.764-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.395-80 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ 1954-82 Меры электродвижущей силы. Элементы нормальные. Общие технические условия
ГОСТ 13646-68 Термометры стеклянные ртутные для точных измерений. Технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 29322-92 (МЭК 38-83) Межгосударственный стандарт. Стандартные напряжения
ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Обозначения и сокращения
3.1 В тексте стандарта использованы следующие сокращения:
ЭДС - электродвижущая сила;
мера ЭДС - НЭ - нормальный элемент;
МН - мера напряжения на стабилитронах;
РЭ - рабочий эталон;
СИ - средство измерений;
СКО - среднеквадратическое отклонение;
РСИ - рабочее средство измерений.
3.2 В настоящем стандарте приняты следующие обозначения:
EX - значение ЭДС поверяемого НЭ;
EXН - значение ЭДС поверяемого НЭ при нормальном значении температуры поверки;
EЭ - значение ЭДС эталонного НЭ;
EЭН - значение ЭДС эталонного НЭ при нормальном значении температуры поверки, указанное в свидетельстве о поверке;
EВ - значение ЭДС вспомогательного НЭ;
tН - нормальное значение температуры поверки;
tЭ - значение температуры поверки эталонного НЭ;
tX - значение температуры поверки поверяемого НЭ;
- температурная поправка значения ЭДС эталонного НЭ, учитывающая отклонение реального значения температуры в термостате с эталонным НЭ от ее нормального значения;
- температурная поправка значения ЭДС поверяемого НЭ, учитывающая отклонение реального значения температуры в термостате с поверяемым НЭ от ее нормального значения;
UЭМН - напряжение на выходе эталонной МН;
UXМН - напряжение на выходе поверяемой МН;
RВН - внутреннее электрическое сопротивление НЭ;
E - ЭДС НЭ, определенная до подключения нагрузочного резистора;
U - напряжение на зажимах НЭ при подключенном нагрузочном резисторе;
R - сопротивление нагрузочного резистора.
4. Операции поверки
4.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1
Операции поверки
Наименование операции Номер пункта стандарта Проведение операции при Примечание
первичной поверке и после ремонта периодической поверке
Внешний осмотр 10.1.1 да да -
Опробование
Определение внутреннего электрического сопротивления НЭ 10.2.1 да нет -
Проверка электрической прочности изоляции 10.2.2 да нет Для НЭ и МН, расположенных в металлическом корпусе и имеющих блок питания от сети
Проверка сопротивления изоляции 10.2.3 да нет Для НЭ и МН имеющих блок питания от сети
Проверка электрического сопротивления защитного заземления 10.2.4 да нет Для НЭ и МН, находящихся в металлическом корпусе, имеющем клемму заземления
Определение влияния параметров сети 10.2.5 да нет Для НЭ и МН, имеющих блок питания от сети
Определение (контроль) метрологических характеристик
Определение значения -
ЭДС НЭ, 10.3.2 - 10.3.6 да да
напряжения на выходе МН 10.3.7 - 10.3.8 да да
Расчет нестабильности за один год: 10.6 -
- ЭДС НЭ, да да
- напряжения на выходе МН да да
