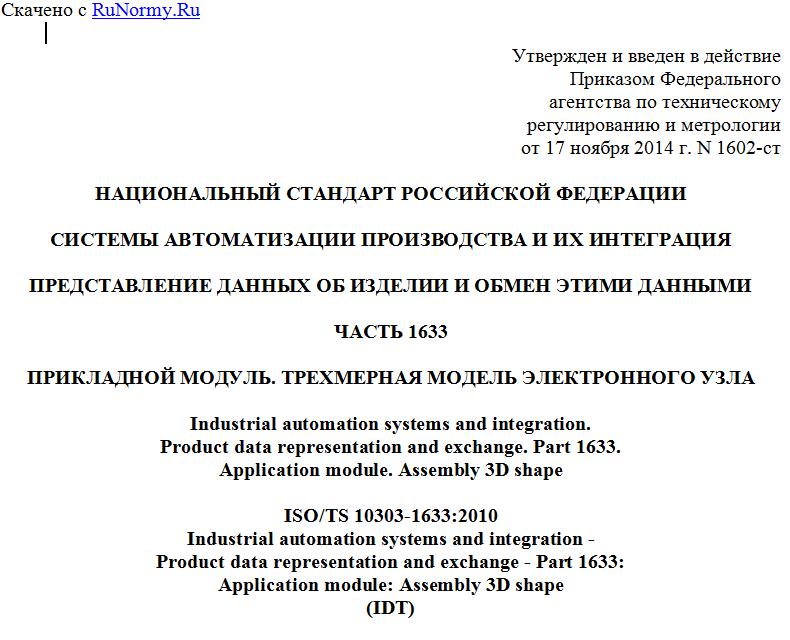

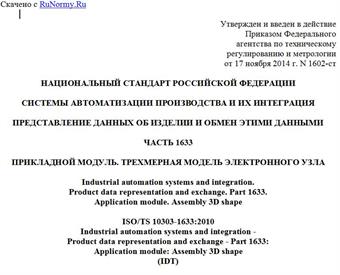

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2014 г. N 1602-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1633
ПРИКЛАДНОЙ МОДУЛЬ. ТРЕХМЕРНАЯ МОДЕЛЬ ЭЛЕКТРОННОГО УЗЛА
Industrial automation systems and integration.
Product data representation and exchange. Part 1633.
Application module. Assembly 3D shape
ISO/TS 10303-1633:2010
Industrial automation systems and integration -
Product data representation and exchange - Part 1633:
Application module: Assembly 3D shape
(IDT)
ГОСТ Р ИСО/ТС 10303-1633-2014
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 октября 2015 года
Предисловие
1. Подготовлен Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1602-ст.
4. Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1633:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1633. Прикладной модуль. Трехмерная модель электронного узла" (ISO/TS 10303-1633:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1633: Application module: Assembly 3D shape").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладной модуль для представления информации, необходимой для описания явных геометрических моделей и преобразований, используемых в процессе конструирования электронного узла. При применении настоящего модуля допускаются различающиеся типы геометрического представления компонента в библиотеке и при вхождении компонента в состав сборочной единицы.
В настоящем модуле предоставлены средства для представления информации, необходимой для описания различных точек зрения на то, как соединяются вместе компоненты при создании электронного узла. В настоящем модуле дается определение информации, необходимой для описания материалов, используемых при создании физических соединительных элементов и типовых форм этих элементов. В настоящем модуле предоставлен механизм для того, чтобы конструкторские организации могли выражать явные утверждения о подробностях соединений, создаваемых в физической конструкции. Представление осуществляется в трехмерном контексте. Предоставлены предопределенные классы форм линейного вытягивания и манхеттенских форм. Может также использоваться внешняя классификация форм. Предоставлены средства для представления предопределенных и внешне определенных целей, связанных с моделью электронного узла.
Во второе издание настоящего стандарта включены нижеперечисленные изменения первого издания.
Была изменена структура отображения:
- Bond_assembly_position.assembly_model.
Были изменены описания следующих EXPRESS-деклараций ПЭМ:
- Bond_assembly_position.bond_definition_placement.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования прикладной предметной области на основе принятой в ней терминологии. В Приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.
Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1. Область применения
Настоящий стандарт определяет прикладной модуль "Трехмерная модель электронного узла". В область применения настоящего стандарта входят:
- трехмерная модель электронного узла;
- соединения компонентов электронного узла;
- определения формы соединительных элементов;
- соединительные элементы на основе пайки или склеивания;
- соединительные элементы на основе дискретных крепежных элементов;
- задание условий соединения компонентов;
- исходные данные общего анализа;
- результаты общего анализа;
- исходные данные анализа ударного воздействия;
- результаты анализа ударного воздействия;
- конструкция;
- исходные данные анализа вибрационного воздействия;
- результаты анализа вибрационного воздействия;
- исходные данные анализа электромагнитной совместимости;
- результаты анализа электромагнитной совместимости;
- исходные данные теплового анализа;
- результаты теплового анализа;
- класс форм выдавливания;
- класс манхеттенских форм;
- класс форм общего вида;
- трехмерное представление формы электронного узла;
- трехмерные ограничения формы применяемых компонентов;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1649 Assembly technology;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1727 Physical unit 3d shape.
В область применения настоящего стандарта не входят:
- двумерные характеристики формы электронного узла.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):
ИСО/МЭК 8824-1:1998 <1> Информационные технологии. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1): - Part 1: Specification of basic notation)
--------------------------------
<1> Отменен. Действует ИСО/МЭК 8824-1:2008.
ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)
ИСО/ТС 10303-1001:2004 <2> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001.
