"ГОСТ Р ИСО/ТС 10303-1637-2014. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1637. Прикладной модуль. Определение макромодулей электронного узла"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

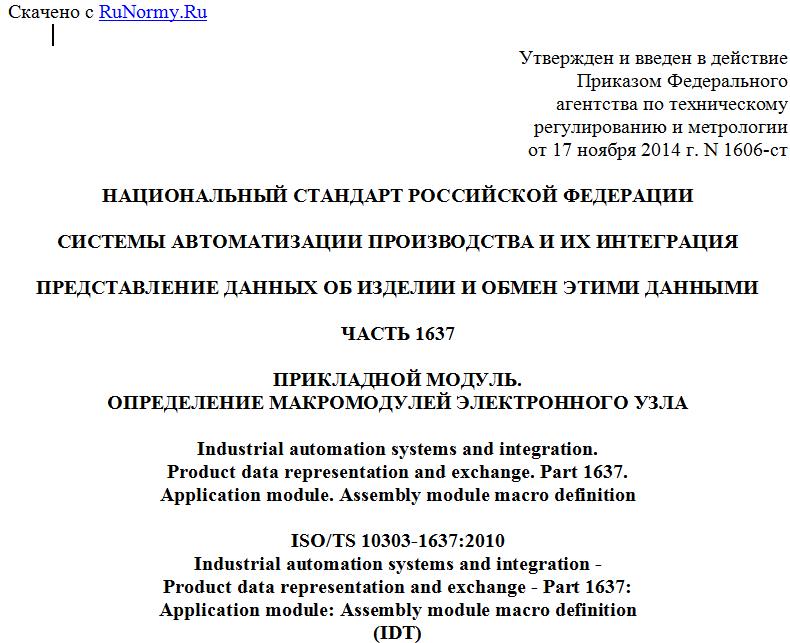

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2014 г. N 1606-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

ЧАСТЬ 1637

ПРИКЛАДНОЙ МОДУЛЬ.
ОПРЕДЕЛЕНИЕ МАКРОМОДУЛЕЙ ЭЛЕКТРОННОГО УЗЛА

Industrial automation systems and integration.
Product data representation and exchange. Part 1637.
Application module. Assembly module macro definition

ISO/TS 10303-1637:2010
Industrial automation systems and integration -
Product data representation and exchange - Part 1637:
Application module: Assembly module macro definition
(IDT)

ГОСТ Р ИСО/ТС 10303-1637-2014

ОКС 25.040.40

Дата введения
1 октября 2015 года

Предисловие

1. Подготовлен Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1606-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО/ТС 10303-1637:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1637. Прикладной модуль. Определение макромодулей электронного узла" (ISO/TS 10303-1637:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1637: Application module: Assembly module macro definition").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена нейтральными файлами, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладный модуль, используемый для представления предопределенных подмножеств конструкции в целях повторного использования их функциональных возможностей. Макромодуль электронного узла определяется так, чтобы он мог, выполняя одинаковую функцию, повторно использоваться на уровне межсоединений. Предполагается, что эта возможность будет использоваться только при хранении проектных данных в библиотеке и при совместном использовании и обмене данными системами проектирования.
Непосредственно реализуемый проект не определяется как макромодуль.
Существенной особенностью настоящего модуля является включение выводов, существующих только в определении макромодуля, с целью обеспечения ссылок на них при проектировании их размещения, а также при их классификации и замене на их подробное представление при детальном проектировании.
В настоящем стандарте в целях обеспечения совместимости в определениях макромодулей электронного узла используются макроопределения межсоединений.
Во второе издание настоящей части ИСО 10303 включены нижеперечисленные изменения первого издания.
Были изменены следующие декларации модели ПЭМ на языке EXPRESS и спецификации интерфейса:
- assembly_module_terminal_subtypes.
Была изменена структура отображения:
- Component_terminal_to_assembly_module_macro_terminal_assignment.usage_view_terminal.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования к прикладной предметной области на основе принятой в ней терминологии. C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.
Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

1. Область применения

Настоящий стандарт определяет прикладной модуль "Определение макромодулей электронного узла". В область применения настоящего стандарта входит:
- представление выводов макромодуля электронного узла;
- назначение связей выводов компонентов макромодуля с выводами макромодуля электронного узла;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1687 Interconnect module with macros.
В область применения настоящего стандарта не входит:
- описание электронного узла с точки зрения его использования.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):
ИСО/МЭК 8824-1:1998 <1> Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1): - Part 1: Specification of basic notation)
--------------------------------
<1> Отменен. Действует ИСО/МЭК 8824-1:2008.

ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual).
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)
ИСО/ТС 10303-1001:2004 <2> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)
--------------------------------
<2> Отменен. Действует ИСО/ТС 10303-1001:2010.

ИСО/ТС 10303-1017:2004 <3> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия (ISO/TS 10303-1017:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification)
--------------------------------
<3> Отменен. Действует ИСО/ТС 10303-1017:2010.

ИСО/ТС 10303-1687 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1687. Прикладной модуль. Модуль межсоединения с макроопределениями (ISO/TS 10303-1687, Industrial automation systems and integration - Product data representation and exchange - Part 1687: Application module: Interconnect module with macros)

3. Термины и сокращения

3.1. Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- приложение (application);
- прикладной объект (application object);
- прикладной протокол; ПП (application protocol; AP);
- прикладная эталонная модель; ПЭМ (application reference model; ARM);
- данные (data);
- информация (information);
Для просмотра документа целиком скачайте его >>>
