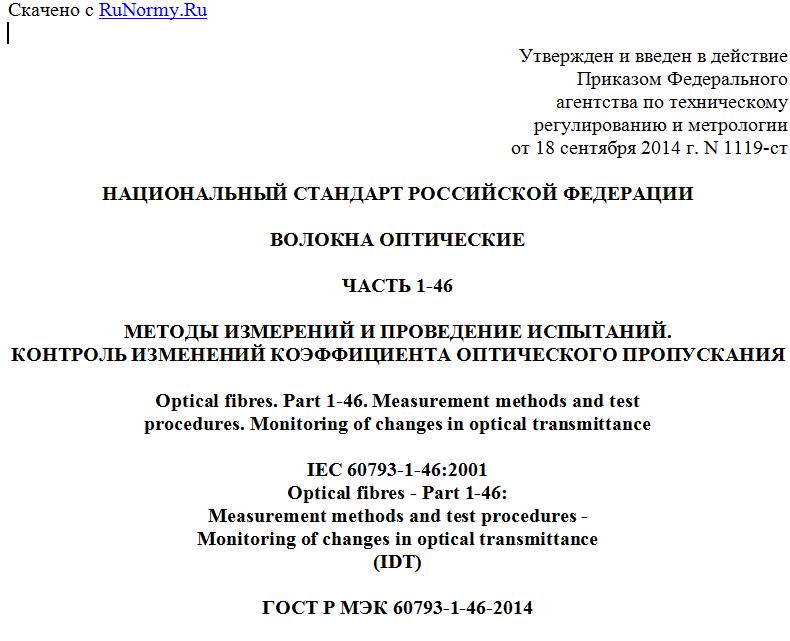

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 сентября 2014 г. N 1119-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЛОКНА ОПТИЧЕСКИЕ
ЧАСТЬ 1-46
МЕТОДЫ ИЗМЕРЕНИЙ И ПРОВЕДЕНИЕ ИСПЫТАНИЙ.
КОНТРОЛЬ ИЗМЕНЕНИЙ КОЭФФИЦИЕНТА ОПТИЧЕСКОГО ПРОПУСКАНИЯ
Optical fibres. Part 1-46. Measurement methods and test
procedures. Monitoring of changes in optical transmittance
IEC 60793-1-46:2001
Optical fibres - Part 1-46:
Measurement methods and test procedures -
Monitoring of changes in optical transmittance
(IDT)
ГОСТ Р МЭК 60793-1-46-2014
Группа Э59
ОКС 33.180.10
ОКП 636570
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2014 г. N 1119-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60793-1-46 (2001) "Волокна оптические. Часть 1-46. Методы измерений и проведение испытаний. Контроль изменений коэффициента оптического пропускания" (IEC 60793-1-46:2001 "Optical fibres - Part 1-46: Measurement methods and test procedures - Monitoring of changes in optical transmittance").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами патентных прав. Международная электротехническая комиссия (МЭК) не несет ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает единые требования для контроля изменения коэффициента оптического пропускания оптического волокна (ОВ), обеспечивая проверку соответствия волокон и кабелей коммерческим целям.
В настоящем стандарте приведены два метода для контроля изменения коэффициента оптического пропускания оптических волокон и кабелей, которое происходит во время механических испытаний, или испытаний на воздействие внешних факторов, или тех и других. Это позволяет контролировать изменение параметров оптического пропускания, возникающее вследствие оптической неоднородности, физических дефектов и изменения наклона кривой затухания:
- метод A: изменение коэффициента пропускания ОВ в зависимости от сигнала передаваемой мощности;
- метод B: изменение коэффициента пропускания ОВ в зависимости от мощности сигнала обратного рассеяния.
Методы A и B применяют для контроля всех категорий волокон:
- класс A: многомодовые волокна;
- класс B: одномодовые волокна.
Информация, общая для обоих методов измерений, указана в разделах 1 - 8, информация, относящаяся к каждому отдельному методу, указана в Приложениях A и B соответственно.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт (для недатированной ссылки следует использовать последнее издание указанного стандарта, включая все последующие изменения):
МЭК 60793-1-40 Волокна оптические. Часть 1-40. Методы измерений и проведение испытаний. Затухание (IEC 60793-1-40, Optical fibres - Part 1-40: Measurement methods and test procedures - Attenuation).
3. Эталонный метод испытания
В стадии рассмотрения.
4. Испытательное оборудование
В Приложениях A и B приведены схематичные изображения и другие требования к испытательному оборудованию, которые применяют отдельно для каждого метода.
5. Отбор и подготовка образцов
5.1. Длина образца
Минимальная длина образца должна быть такой, чтобы изменения коэффициента затухания ОВ находились в соответствии с разрешающей способностью измерительного оборудования и нелинейные участки в начале и конце графика затухания не влияли на результаты измерений.
5.2. Торцевая поверхность образца
Подготавливают плоскую торцевую поверхность, перпендикулярную к оси волокна на входном и выходном концах каждого образца.
5.3. Подготовка образца
Образец подготавливают в соответствии с методом испытания на механические свойства, испытания на воздействие внешних факторов или другого испытания.
5.4. Эталонный образец
В методах, в которых используется эталонный образец, должны применяться ОВ или кабели, идентичные данному образцу, и они должны быть установлены между оптическим разветвителем и детектором, как показано на рисунке A.1 (см. Приложение A). Это может быть короткая длина волокна. Состояние эталонного волокна должно оставаться неизменным во время всего испытания.
6. Проведение испытания
В Приложениях A и B указан порядок проведения испытания для методов A и B соответственно.
7. Расчеты
Порядок проведения расчетов указан в соответствующих Приложениях A и B.
8. Результаты
8.1. Информация, получаемая при каждом измерении
По каждому измерению представляют следующую информацию:
- дата и наименование измерения;
- обозначение образца;
- значение длины волны оптического источника ;
- длина образца;
- условия окружающей среды и измерительное оборудование;
- изменения коэффициента оптического пропускания ; = 1, 2, 3, ..., представленные, желательно, в виде графика зависимости от испытуемых параметров.
8.2. Информация, предоставляемая по требованию
По требованию представляют следующую информацию:
- используемый метод измерения - A или B;
- тип используемого оптического источника и ширину его спектра (ширина спектра по уровню полумаксимума);
- используемый способ ввода излучения;
- описание оборудования;
- подробное описание методики вычислений;
- дата последней калибровки измерительного оборудования.
9. Информация в технических условиях
В технических условиях указывают следующую информацию:
- тип волокна, на котором проводят измерение;
- критерии приемки или отбраковки;
- информацию, указываемую в отчете;
- любые отступления от применяемой методики проведения измерения.
