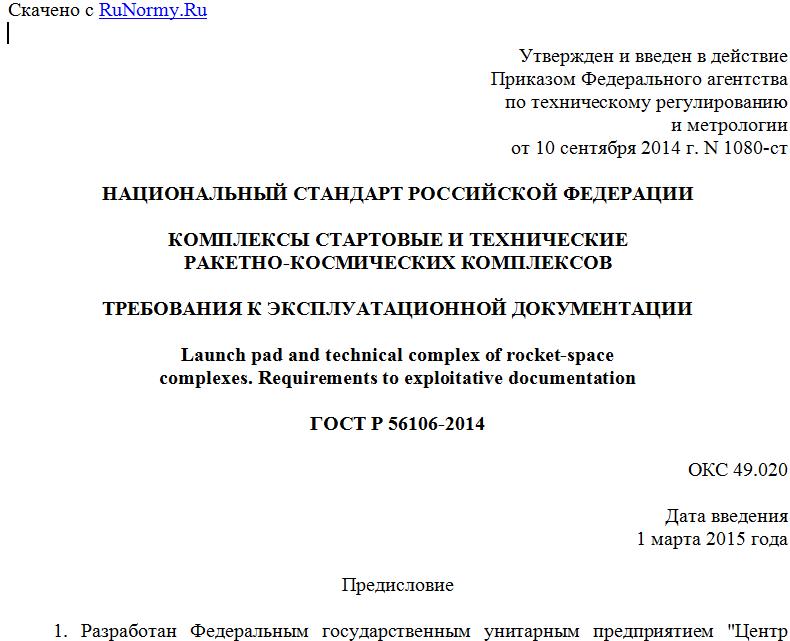

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 10 сентября 2014 г. N 1080-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПЛЕКСЫ СТАРТОВЫЕ И ТЕХНИЧЕСКИЕ
РАКЕТНО-КОСМИЧЕСКИХ КОМПЛЕКСОВ
ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ
Launch pad and technical complex of rocket-space
complexes. Requirements to exploitative documentation
ГОСТ Р 56106-2014
ОКС 49.020
Дата введения
1 марта 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Центр эксплуатации объектов наземной космической инфраструктуры" (ФГУП "ЦЭНКИ").
2. Внесен Техническим комитетом ТК 321 "Ракетная и ракетно-космическая техника".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 10 сентября 2014 г. N 1080-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает общий порядок разработки эксплуатационных документов стартовых и технических комплексов ракетно-космического комплекса, а также порядок поставки эксплуатационных документов в эксплуатирующие организации.
Требования настоящего стандарта являются обязательными для организаций, участвующих в создании, модернизации и эксплуатации стартовых и технических комплексов ракетно-космического комплекса.
Настоящий стандарт устанавливает общие требования к разработке, оформлению, построению, содержанию, порядку согласования, введению в действие, изданию, внесению изменений в эксплуатационные документы систем, агрегатов, комплексов стартовых и технических комплексов.
Настоящий стандарт применяется при создании, производстве и эксплуатации изделий космической техники по международным договорам и в ходе реализации международных проектов и программ при условии согласия всех заинтересованных сторон, а также в случаях, когда его применение предписано требованиями технического задания на выполнение работ.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.051-2013 Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.503-2013 Единая система конструкторской документации. Правила внесения изменений
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.603-68 Единая система конструкторской документации. Внесение изменений в эксплуатационную и ремонтную документацию
ГОСТ 2.608-78 Единая система конструкторской документации. Порядок записи сведений о драгоценных материалах в эксплуатационных документах
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 5773-90 Издания книжные и журнальные. Форматы
ГОСТ 22240-76 Обложки и крышки переплетные. Типы
ГОСТ Р 53802-2010 Системы и комплексы космические. Термины и определения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53802, а также следующие термины с соответствующими определениями:
3.1.1
эксплуатационный документ: Конструкторский документ, который в отдельности или в совокупности с другими документами определяет правила эксплуатации изделия и (или) отражает сведения, удостоверяющие гарантированные изготовителем значения основных параметров и характеристик (свойств) изделия, гарантии и сведения по его эксплуатации в течение установленного срока службы. [ГОСТ 2.601-2006, статья 3.1.1]
3.1.2. период эксплуатации: Календарная продолжительность эксплуатации с момента ввода в эксплуатацию и до момента вывода из эксплуатации.
3.1.3
техническое обслуживание: Комплекс операций или операция по поддержанию работоспособности или исправности изделия при использовании по назначению, ожидании, хранении и транспортировании. [ГОСТ 18322-78]
3.1.4. эксплуатирующая организация: Организация ракетно-космической промышленности, иная организация или предприятие, независимо от формы собственности и организационной структуры, принявшая в эксплуатацию тот или иной объект (совокупность объектов) наземной космической инфраструктуры.
3.1.5. эксплуатационное подразделение: Специально созданное структурное подразделение эксплуатирующей организации, осуществляющее непосредственно эксплуатацию стартовых и технических комплексов ракетно-космического комплекса.
3.2. Сокращения
В настоящем стандарте применены следующие сокращения:
ВЭ - ведомость эксплуатационных документов;
ДИЗ - инструкция по использованию ЗИП;
ЗИ - ведомость ЗИП;
ЗИП - запасные части, инструмент, принадлежности;
ИЭ - инструкция по эксплуатации;
ИЭД - интерактивный электронный документ;
ИО - инструкция по техническому обслуживанию;
НД - нормативный документ;
ОКР - опытно-конструкторская работа;
РКК - ракетно-космический комплекс;
ПЗ - представительство заказчика;
ПС - паспорт;
СК - стартовый комплекс;
ССБТ - система стандартов безопасности труда;
СЧ ОКР - составная часть опытно-конструкторской работы;
ТЗ - техническое задание;
ТК - технический комплекс;
ТО - техническое описание;
ТТЗ - тактико-техническое задание;
УТС - учебно-тренировочные средства;
ФО - формуляр.
4. Общие требования
4.1. Построение и содержание эксплуатационных документов для систем, агрегатов и комплектов (далее - изделие), входящих в состав СК и ТК РКК и имеющих индекс заказчика, а также УТС должны соответствовать требованиям настоящего стандарта.
4.2. Наименьшим специфицируемым изделием, на которое должен быть разработан комплект эксплуатационной документации, является:
- изделие, которому присвоен индекс заказчика и которое имеет самостоятельное эксплуатационное применение;
- сооружения, предназначенные для размещения и хранения изделий СК и ТК.
Допускается разработка эксплуатационных документов на отдельные составные части изделий.
4.3. Эксплуатационные документы разрабатывают на основе:
- рабочей конструкторской документации;
- опыта эксплуатации аналогичных изделий;
- анализа эксплуатационной технологичности изделий и их составных частей;
- материалов по исследованию надежности изделий данного типа и аналогичных изделий других типов;
- результатов научно-исследовательских работ, направленных на повышение качества эксплуатации изделий.
Эксплуатационные документы, поставляемые с изделием, должны полностью ему соответствовать.
4.4. На системы общепромышленного назначения (не имеющие индекса заказчика), смонтированные в сооружении, эксплуатационные документы разрабатывают в соответствии с требованиями ГОСТ 2.601.
На строительную часть сооружений СК и ТК разрабатывают только паспорт.
4.5. Эксплуатационный документ может быть выполнен в виде ИЭД по ГОСТ 2.051. Общие правила выполнения ИЭД согласно ГОСТ 2.610.
4.6. Форму представления эксплуатационного документа устанавливает заказчик в ТТЗ (ТЗ) на выполнение ОКР (СЧ ОКР).
5. Виды эксплуатационных документов
5.1. Виды эксплуатационных документов должны соответствовать приведенным в таблице 1.
