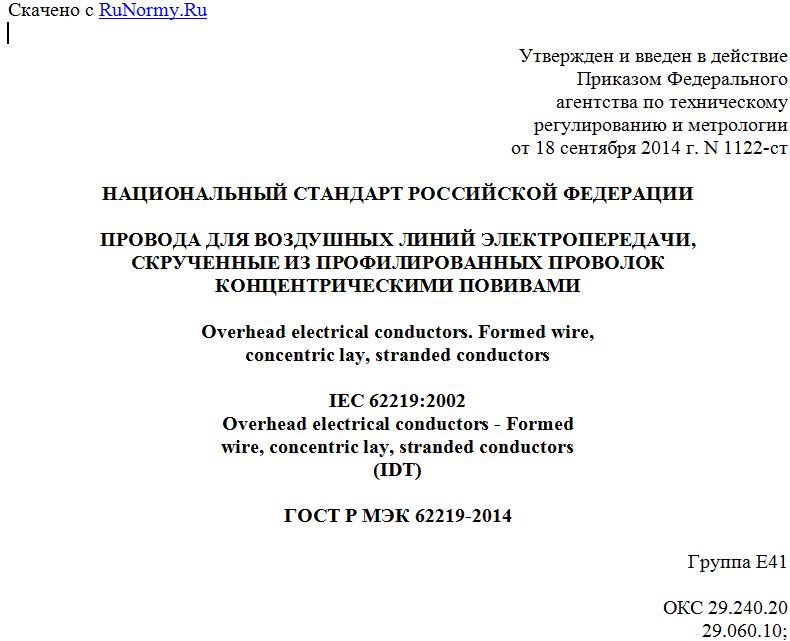

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 сентября 2014 г. N 1122-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОВОДА ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ,
СКРУЧЕННЫЕ ИЗ ПРОФИЛИРОВАННЫХ ПРОВОЛОК
КОНЦЕНТРИЧЕСКИМИ ПОВИВАМИ
Overhead electrical conductors. Formed wire,
concentric lay, stranded conductors
IEC 62219:2002
Overhead electrical conductors - Formed
wire, concentric lay, stranded conductors
(IDT)
ГОСТ Р МЭК 62219-2014
Группа Е41
ОКС 29.240.20
29.060.10;
ОКП 35 1142
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2014 г. N 1122-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 62219 (2002) "Провода для воздушных линий электропередачи, скрученные из профилированных проволок концентрическими повивами" (IEC 62219:2002 "Overhead electrical conductors - Formed wire, concentric lay, stranded conductor").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. Международная электротехническая комиссия (МЭК) не несет ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает электрические и механические параметры проводов для воздушных линий электропередачи, скрученных концентрическими повивами из профилированных проволок, обработанных деформацией до, во время или после скрутки, и имеющих в своей структуре комбинацию из следующих различных металлических проволок:
a) твердотянутый алюминий по МЭК 60889, обозначение A1;
b) твердотянутый алюминий по МЭК 60889, обозначение A1F, обработанный деформацией до скрутки;
c) твердотянутый алюминиевый сплав по МЭК 60104, обозначение A2 или A3;
d) твердотянутый алюминиевый сплав по МЭК 60104, обозначение A2F или A3F, обработанный деформацией до скрутки;
e) нормальная сталь, обозначение S1A или S1B, где A и B - классы цинкового покрытия, соответствующие классам 1 и 2;
f) высокопрочная сталь, обозначение S2A или S2B;
g) сверхпрочная сталь, обозначение S3A;
h) сталь с алюминиевым покрытием, обозначение SA.
Примеры обозначения проводов (возможны также другие комбинации):
A1F, A2F, A3F;
A1F/S1A, A1F/S1B, A1F/S2A, A1F/S2B, A1F/S3A;
A1F/A1, A1F/A2, A1F/A3;
A1F/SA, A2F/SA, A3F/SA.
Допускаются другие типы проводов, не приведенные в настоящем стандарте.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты, которые необходимо учитывать при применении настоящего стандарта (для датированных ссылок следует использовать только указанное издание):
МЭК 60050-466:1990 Международный электротехнический словарь (МЭС). Глава 466. Линии электропередачи (IEC 60050-466:1990, International Electrotechnical Vocabulary - Chapter 466: Overhead lines)
МЭК 60104:1987 Проволока из сплава алюминий-магний-кремний для проводов воздушных линий электропередачи (IEC 60104:1987, Aluminium-magnesium-silicon alloy wire for overhead line conductors)
МЭК 60888:1987 Проволока стальная оцинкованная для многопроволочных проводов (IEC 60888:1987, Zinc-coated steel wires for stranded conductors)
МЭК 60889:1987 Проволока алюминиевая твердотянутая для проводов для воздушных линий электропередачи (IEC 60889:1987, Hard-drawn aluminium wire for overhead line conductors)
МЭК 61089:1991 Провода для воздушных линий электропередачи, скрученные из круглых проволок концентрическими повивами (IEC 61089:1991, Round wire concentric lay overhead electrical stranded conductors)
МЭК 61232:1993 Стальная проволока, плакированная алюминием, электротехнического назначения (IEC 61232:1993, Aluminium-clad steel wires for electrical purposes)
МЭК 61395:1998 Провода для воздушных линий электропередачи. Испытание на ползучесть скрученных проводов (IEC 61395:1998, Overhead electrical conductors - Creep test procedures for stranded conductors).
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. Алюминий (aluminium): все указанные типы алюминия и алюминиевых сплавов.
3.2.
Провод (conductor): изделие, предназначенное для передачи электрического тока и состоящее из нескольких неизолированных и скрученных между собой проволок. [МЭК 60050-466, статья 466-01-15 в измененной редакции]
3.3. Провод, скрученный концентрическими повивами (concentric lay stranded conductor): провод, состоящий из центрального сердечника и одного или нескольких повивов проволок, наложенных по спирали в чередующихся направлениях.
3.4. Направление скрутки (direction of lay)
3.4.1.
Направление скрутки (общее определение) [direction of lay (general definition)]: направление вращения повива проволок от наблюдателя. Примечание. Скрутка в правом направлении - по часовой стрелке, скрутка в левом направлении - против часовой стрелки. [МЭК 60050-466, статья 466-10-07 в измененной редакции]
3.4.2. Направление скрутки (альтернативное определение) [direction of lay (alternative definition)]: направление скрутки определяется как правое или левое.
Примечание. При правой скрутке проволоки идут в том же направлении, что и центральная часть буквы Z, когда провод расположен вертикально. При левой скрутке проволоки идут в том же направлении, что и центральная часть буквы S, когда провод расположен вертикально.
3.5. Проволока эквивалентного диаметра (equivalent wire diameter): круглая проволока определенного диаметра, имеющая те же сечение, массу и электрическое сопротивление, что и профилированная проволока из того же материала.
3.6. Степень уплотнения (compactness ratio): отношение площади 1 к площади 2, где площадь 1 - общая площадь сечения провода, включая сердечник, а площадь 2 - площадь круга, имеющего диаметр, равный наружному диаметру провода.
3.7. Коэффициент заполнения (fill ratio): отношение площади 1 к разности: площадь 2 минус площадь 3, где площадь 1 - площадь сечения алюминиевой части провода, площадь 2 - площадь круга, имеющего диаметр, равный наружному диаметру провода, площадь 3 - площадь круга, описанного вокруг сердечника биметаллического провода (0 для однородного провода).
3.8. Профилированная проволока (formed wire): металлическая проволока, имеющая постоянное сечение и некруглую форму.
3.9. Шаг скрутки (lay length): осевая длина полного витка спирали, образованного отдельной проволокой скрученного провода.
3.10.
Кратность шага скрутки (lay ratio): отношение между шагом скрутки и наружным диаметром соответствующего повива проволок в скрученном проводе. [МЭК 60050-466, статья 466-10-06 в измененной редакции]
3.11. Партия (lot): определенное количество провода, изготовленного одним производителем в одинаковых условиях производства.
Примечание. Партию может составлять все или часть произведенного количества провода.
3.12. Номинальное значение (nominal): устанавливаемое или обозначаемое значение измеряемого параметра провода или элемента провода, для которого устанавливают предельные отклонения.
Примечание. Номинальное значение является заданной величиной.
3.13. Проволока круглая (round wire): металлическое изделие, полученное волочением, постоянного круглого сечения.
3.14. Соотношение сталь/алюминий (steel ratio): для проводов AxF/Syz отношение сечения стали к сечению алюминия, выраженное в процентах.
4. Система обозначений
Система обозначений используется для идентификации алюминиевых проводов, скрученных из профилированных проволок, с или без стальных проволок.
Алюминиевые провода без стальных проволок обозначают AxF, где x обозначает тип алюминия.
Композиционные алюминиевые провода обозначают AxF/Ay или AxF/AyF, где AxF обозначает наружные проволоки (или наружный повив), а Ay или AyF обозначает внутренние проволоки (или сердечник).
Сталеалюминиевые провода обозначают AxF/Syz или AxF/SA, где AxF обозначает наружные алюминиевые проволоки (наружный повив), а Syz или SA
