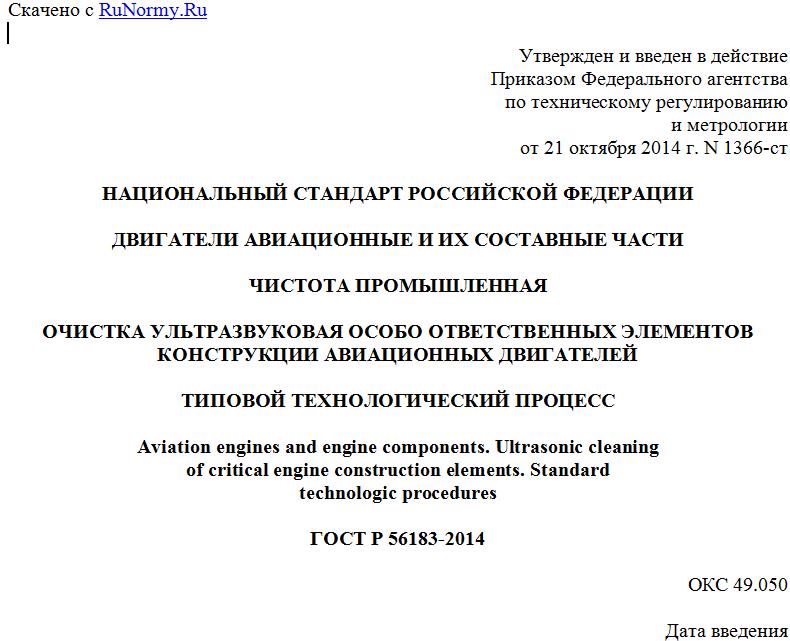

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 октября 2014 г. N 1366-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДВИГАТЕЛИ АВИАЦИОННЫЕ И ИХ СОСТАВНЫЕ ЧАСТИ
ЧИСТОТА ПРОМЫШЛЕННАЯ
ОЧИСТКА УЛЬТРАЗВУКОВАЯ ОСОБО ОТВЕТСТВЕННЫХ ЭЛЕМЕНТОВ
КОНСТРУКЦИИ АВИАЦИОННЫХ ДВИГАТЕЛЕЙ
ТИПОВОЙ ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС
Aviation engines and engine components. Ultrasonic cleaning
of critical engine construction elements. Standard
technologic procedures
ГОСТ Р 56183-2014
ОКС 49.050
Дата введения
1 января 2015 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Научно-исследовательский институт стандартизации и унификации" (ФГУП "НИИСУ")
2 ВНЕСЕН Федеральным государственным унитарным предприятием "Научно-исследовательский институт стандартизации и унификации" (ФГУП "НИИСУ")
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 октября 2014 N 1366-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт устанавливает порядок, правила и методы контроля при проведении технологического процесса ультразвуковой очистки для получения требуемой чистоты очистки особо ответственных деталей элементов конструкции авиационных двигателей, к которым относятся трубопроводы топливной, масляной, воздушной и кислородной систем, топливные и форсажные коллекторы, рабочие лопатки двигателя (компрессора, турбины низкого и высокого давления, сопловых блоков) и другие детали и сборочные единицы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты
ГОСТ 20426-82 Контроль неразрушающий. Методы дефектоскопии радиационные. Область применения
ГОСТ 23483-79 Контроль неразрушающий. Методы теплового вида. Общие требования
ГОСТ 25314-82 Контроль неразрушающий тепловой. Термины и определения
ГОСТ 27947-88 Контроль неразрушающий. Рентгенотелевизионный метод. Общие требования
ГОСТ Р 51610-2000 Чистота промышленная. Установление норм промышленной чистоты при разработке, производстве и эксплуатации продукции
ГОСТ Р 51752-2001 Чистота промышленная. Обеспечение и контроль при разработке, производстве и эксплуатации продукции
ГОСТ Р 53450-2009 Двигатели авиационные и их составные части. Промышленная чистота гидравлических, масляных и топливных систем. Классы чистоты жидкостей
ГОСТ Р ИСО 14644-1-2000 Чистые помещения и связанные с ними контролируемые среды - Часть 1 Классификация чистоты воздуха
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 промышленная чистота: Состояние изделий, элементов изделий, технологических средств (зон), технологического оборудования, характеризуемое присутствием загрязнителя и учитываемое при конструктивно-технологическом обеспечении качества продукции на всех стадиях его жизненного цикла.
3.2 загрязнитель: Любая инородная (посторонняя) энергия или вещество (частицы, жидкости, газы, энергия в виде теплоты, статического электричества) в технологической среде (зоне), отрицательно влияющие на надежность, безопасность, экономичность продукции и работоспособность в том числе.
3.3 процесс загрязнения: Процесс проникновения загрязнителя в технологическую среду (зону) и/или процесс генерации загрязнителя в этой зоне.
3.4 ультразвуковая очистка: Метод очистки поверхностей от различного рода загрязнений, основанный на возбуждении в моющем растворе вибраций ультразвуковой частоты.
4. Сокращения
В настоящем стандарте применены следующие сокращения:
АД - авиационный двигатель;
КД - конструкторская документация;
НД - нормативная документация;
ОТК - отдел технического контроля;
ООД и СЕ - особо ответственные детали и сборочные единицы;
ООЭК - особо ответственный элемент конструкции;
ПЧ - промышленная чистота;
ТЗ - техническое задание;
ТМС - техническое моющее средство;
ТП - технологический процесс;
УЗ - ультразвук, ультразвуковой, ультразвуковая, ультразвуковые.
5. Общие положения
Для обеспечения надежности и экономичности изделий авиационной техники необходимо поддерживать ПЧ изделий, рабочих и технологических сред на уровне, исключающем преждевременный износ и нарушение работоспособного состояния.
Производственные помещения, в которых проводится ТП очистки ООЭК АД и его составных частей, должны удовлетворять требованиям ПЧ согласно ГОСТ Р ИСО 14644-1, ГОСТ Р 51752 и [1].
Обеспечение чистоты ООЭК, к которым относятся трубопроводы топливной, масляной, кислородной и воздушной систем, топливные и форсажные коллекторы, а для горячей части АД - камера сгорания, форсунки и завихрители, достигается как чистотой внутренних полостей корпусов и деталей, устанавливаемых в сборочные единицы, так и чистотой стендового или стационарного технологического оборудования, применяемого для промывки, прокачки, гидроиспытаний и консервации.
Нормы чистоты внутренних полостей ООЭК устанавливаются разработчиком изделия в соответствии с ГОСТ Р 53450 и ГОСТ Р 51610, исходя из условий обеспечения надежной работы в эксплуатации, с учетом требований к ПЧ.
Наиболее перспективным техническим приемом интенсификации ТП очистки являются мощные УЗ-колебания. Исследования в этой области легли в основу технологического применения высокоинтенсивных УЗ-колебаний. Результаты исследований учитывались при создании установок, применяемых в ТП очистки ООЭК АД и его составных частей.
Для высококачественной очистки поверхности ООЭК необходимо установить группу загрязнений.
Характеристика групп загрязнений, образующихся на поверхностях и внутренних полостях ООЭК в процессе их изготовления, испытаний и эксплуатации, представлена в таблице 1, а классификация загрязнений - на рисунках А.1 и А.2 Приложения А.
Характеристика групп загрязнений, образующихся на поверхностях ООД и СЕ в процессе их изготовления, испытаний и эксплуатации, представлена в таблице 1.
Таблица 1
Характеристика групп загрязнений
Группа загрязнений Вид загрязнения
1 Смазочно-охлаждающие технологические средства, минеральные и синтетические масла, стружка, карбюризаторы (соли), абразивная пыль и др.
2 Консистентные рабочие и консервационные смазки
3 Шлифовальные, полировальные и притирочные пасты, графитные смазки
4 Углеродистые отложения: нагар, сажа, копоть, кокс, лаковые отложения, формовочная смесь и др.
Трудность удаления загрязнений с поверхностей и внутренних полостей увеличивается при возрастании номера группы, при этом для обеспечения ПЧ ООЭК АД необходимо сделать выбор ТМС в зависимости от вида загрязнений, материала из которого изготовлен ООЭК АД и его составные части.
ТМС, используемые в ТП УЗ-очистки, подразделены на моющие среды и жидкости для дополнительной обработки (например, для предварительного разрыхления, пассивирования и консервации изделий). Очень часто в качестве жидкостей для дополнительной обработки используют непосредственно моющие среды. Выбор ТМС является важной предпосылкой получения необходимого качества очистки. При подборе ТМС следует учитывать все особенности ТП изготовления ООЭК АД и его составных частей, свойства их материала и состав загрязнений.
6. Технологический процесс ультразвуковой очистки
6.1 Высокая эффективность очистки УЗ основана на эффекте кавитации. УЗ-волны создают в объеме жидкости области разряженного давления, в которых возникают кавитационные пузырьки. При смещении волны эти пузырьки резко сжимаются, высвобождая механическую энергию, которая деструктивно воздействует на загрязнение. Кавитационный эффект во много раз усиливает воздействие моющих составов, используемых в процессе очистки.
