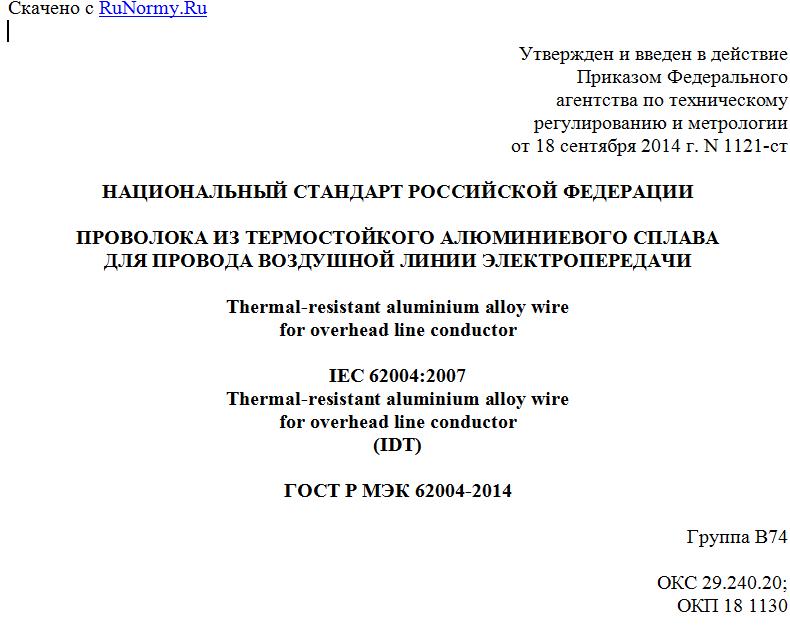

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОВОЛОКА ИЗ ТЕРМОСТОЙКОГО АЛЮМИНИЕВОГО СПЛАВА
ДЛЯ ПРОВОДА ВОЗДУШНОЙ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ
Thermal-resistant aluminium alloy wire
for overhead line conductor
IEC 62004:2007
Thermal-resistant aluminium alloy wire
for overhead line conductor
(IDT)
ГОСТ Р МЭК 62004-2014
Группа В74
ОКС 29.240.20;
ОКП 18 1130
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2014 г. N 1121-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 62004 (2007) "Проволока из термостойкого алюминиевого сплава для провода воздушной линии электропередачи" (IEC 62004:2007 "Thermal-resistant aluminium alloy wire for overhead line conductor").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. Международная электротехническая комиссия (МЭК) не несет ответственности за идентификацию подобных патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на проволоку из термостойкого алюминиевого сплава до ее скрутки при производстве скрученных жил проводов для воздушных линий электропередачи. Стандарт устанавливает требования к механическим и электрическим свойствам, а также теплостойкость проволок коммерчески доступных диаметров.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
МЭК 60104 (1987) Проволока из сплава алюминий-магний-кремний для проводов для воздушных линий электропередачи (IEC 60104:1987, Aluminium-magnesium-silicon alloy wire for overhead line conductors)
МЭК 60468 (1974) Метод измерения удельного сопротивления металлов (IEC 60468:1974, Method of measurement of resistivity of metallic materials)
МЭК 60889 (1987) Проволока алюминиевая твердотянутая для проводов воздушных линий электропередачи (IEC 60889:1987, Hard-drawn aluminium wire for overhead line conductors).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Диаметр (diameter): среднее значение двух измерений, проводимых в двух взаимно перпендикулярных направлениях в каждом измеряемом поперечном сечении.
Примечание. Для некруглых проволок используется эквивалентный диаметр круглой проволоки с той же площадью поперечного сечения.
3.2. Тип (type): проволока из термостойкого алюминиевого сплава, обозначенная "АТ1", "АТ2", "АТ3" и "АТ4".
3.3. Проволока из термостойкого алюминиевого сплава (thermal-resistant aluminium alloy wire): все типы проволок из алюминиево-циркониевого сплава, используемые при рабочей температуре, превышающей температуру использования (или эксплуатации) обычной проволоки из сплава алюминий-магний-кремний (см. МЭК 60104) или проволоки алюминиевой твердотянутой для проводов ЛЭП (см. МЭК 60889) с допустимой рабочей температурой, указанной в таблице 1.
Таблица 1
Параметр Значения для
АТ1 АТ2 АТ3 АТ4
Плотность при 20 °C, г/см3 2,703 2,703 2,703 2,703
Допустимая непрерывно действующая температура при эксплуатации в течение 40 лет, °C 150 150 210 230
Допустимая температура при эксплуатации в течение 400 ч, °C 180 180 240 310
Коэффициент линейного расширения, °C-1 23·10-6 23·10-6 23·10-6 23·10-6
Температурный коэффициент сопротивления при постоянной массе, °C-1 0,0040 0,0036 0,0040 0,0038
4. Маркировка
Проволоку, соответствующую настоящему стандарту, обозначают:
АТ1 - проволока из термостойкого алюминиевого сплава с непрерывно действующей максимально допустимой температурой нагрева 150 °C;
АТ2 - проволока из сверхпрочного термостойкого алюминиевого сплава с непрерывно действующей максимально допустимой температурой нагрева 150 °C;
АТ3 - проволока из алюминиевого сплава с повышенной термостойкостью с непрерывно действующей максимально допустимой температурой нагрева 210 °C;
АТ4 - проволока из сверхтермостойкого алюминиевого сплава с непрерывно действующей максимально допустимой температурой нагрева 230 °C.
5. Значения параметров проволоки
из термостойкого алюминиевого сплава
Значения параметров, приведенных в таблице 1, используют для проволоки из термостойкого алюминиевого сплава при расчетах.
6. Требования
6.1. Материал
Проволока должна быть изготовлена из алюминиево-циркониевого сплава и иметь такой состав, который соответствовал бы механическим, электрическим свойствам и термостойкости проволоки типов АТ1, АТ2, АТ3 и АТ4.
6.2. Отсутствие дефектов
Поверхность проволоки должна быть гладкой и не иметь трещин, шероховатостей, канавок, посторонних включений и других дефектов, ухудшающих эксплуатационные качества изделия.
6.3. Диаметр и его допустимое отклонение
Номинальный диаметр проволоки должен быть выражен в миллиметрах с точностью до двух десятичных знаков после запятой. Допустимое отклонение каждого измеренного значения диаметра проволоки указано в таблице 2.
Таблица 2
Диаметр и его допустимое отклонение
Размеры в миллиметрах
Номинальный диаметр Допустимое отклонение
- До 3,00 включ. +/- 0,03
Св. 3,00 - +/- 1%
Для проверки соответствия диаметр измеряют дважды во взаимно перпендикулярных направлениях поперечного сечения проволоки.
6.4. Временное сопротивление разрыву
Проволока должна соответствовать требованиям, указанным в таблице 3. Временное сопротивление разрыву одной проволоки рассчитывают делением разрывной нагрузки на площадь поперечного сечения. Поперечное сечение определяют по измеренному диаметру испытуемого образца. Для некруглой проволоки, профилируемой перед скруткой, используют эквивалентное значение диаметра круглой проволоки той же площади поперечного сечения. Временное сопротивление разрыву должно соответствовать требованиям, указанным в таблице 3.
Таблица 3
Временное сопротивление разрыву и удлинение
после разрыва проволок (до скрутки)
Тип Номинальный диаметр, мм Минимальное временное сопротивление разрыву, МПа Минимальное удлинение, %
Свыше До и включительно
АТ1 - 2,60 <*> 169 1,5
2,60 2,90 166 1,6
2,90 3,50 162 1,7
3,50 3,80 1,8
3,80 4,00 159 1,9
4,00 4,50 <*> 2,0
АТ2 - 2,60 <*> 248 1,5
2,60 2,90 245 1,6
2,90 3,50 241 1,7
3,50 3,80 1,8
3,80 4,00 238 1,9
4,00 4,50 <*> 225 2,0
АТ3 - 2,30 <*> 176 1,5
2,30 2,60 169
2,60 2,90 166 1,6
2,90 3,50 162 1,7
3,50 3,80 1,8
3,80 4,00 159 1,9
4,00 4,50 <*> 2,0
АТ4 - 2,60 <*> 169 1,5
2,60 2,90 165 1,6
2,90 3,50 162 1,7
3,50 3,80 1,8
3,80 4,00 159 1,9
4,00 4,50 <*> 2,0
<*> Для номинальных диаметров менее 2,60 мм и более 4,50 мм требования должны быть согласованы между изготовителем и потребителем.
