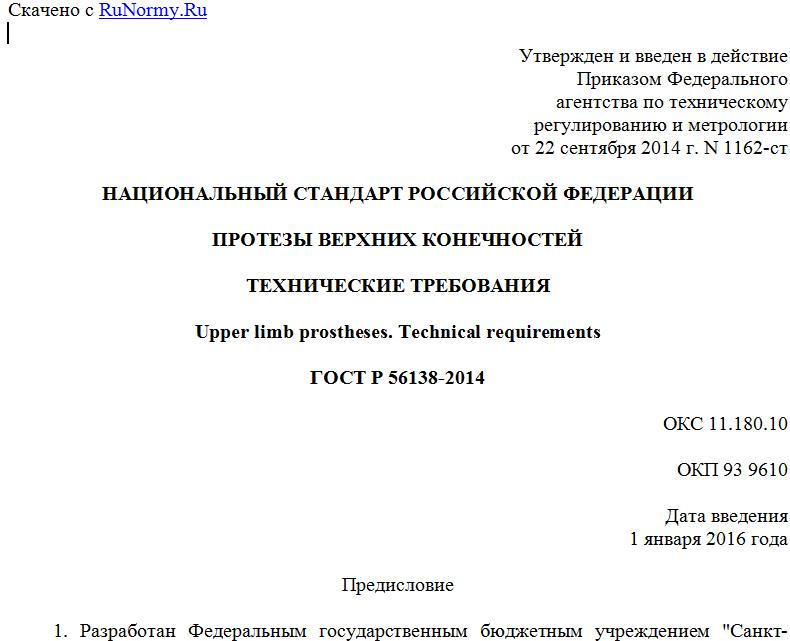

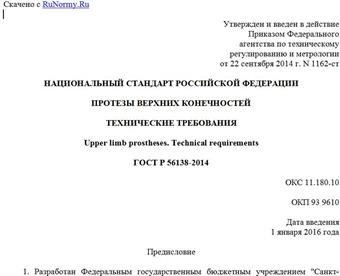

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 сентября 2014 г. N 1162-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОТЕЗЫ ВЕРХНИХ КОНЕЧНОСТЕЙ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Upper limb prostheses. Technical requirements
ГОСТ Р 56138-2014
ОКС 11.180.10
ОКП 93 9610
Дата введения
1 января 2016 года
Предисловие
1. Разработан Федеральным государственным бюджетным учреждением "Санкт-Петербургский научно-практический центр медико-социальной экспертизы, протезирования и реабилитации инвалидов им. Г.А. Альбрехта" Министерства труда и социальной защиты Российской Федерации (ФГБУ "СПб НЦЭПР им. Г.А. Альбрехта" Минтруда России) и Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ").
2. Внесен Техническим комитетом по стандартизации ТК 381 "Технические средства для инвалидов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 сентября 2014 г. N 1162-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на наружные протезы верхних конечностей индивидуального изготовления (далее - протезы), предназначенные для пользователей, имеющих ампутационные и/или врожденные дефекты верхних конечностей.
Настоящий стандарт не распространяется на рабочие протезы и приспособления для самообслуживания.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ ISO 10993-1-2011 Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 1. Оценка и исследования
ГОСТ ISO 10993-5-2011 Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 5. Исследования на цитотоксичность: методы in vitro
ГОСТ ISO 10993-10-2011 Изделия медицинские. Оценка биологического действия медицинских изделий. Часть 10. Исследования раздражающего и сенсибилизирующего действия
ГОСТ Р 51632-2000 Технические средства реабилитации людей с ограничениями жизнедеятельности. Общие технические требования и методы испытаний
ГОСТ Р 51819-2001 Протезирование и ортезирование верхних и нижних конечностей. Термины и определения
ГОСТ Р 52114-2009 Узлы механических протезов верхних конечностей. Технические требования и методы испытаний
ГОСТ Р 52770-2007 Изделия медицинские. Требования безопасности. Методы санитарно-химических и токсикологических испытаний
ГОСТ Р ИСО 8549-1-2011 Протезирование и ортезирование. Словарь. Часть 1. Общие термины, относящиеся к наружным протезам конечностей и ортезам
ГОСТ Р ИСО 22523-2007 Протезы конечностей и ортезы наружные. Требования и методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. В настоящем стандарте применены термины по ГОСТ Р 51819, ГОСТ Р ИСО 8549-1, а также следующие термины с соответствующими определениями:
3.1.1. Наружный протез верхней конечности: наружное устройство, состоящее из отдельного элемента или сборки элементов, используемое для замещения полностью или частично отсутствующего или неполного сегмента верхней конечности.
3.1.2. Протез индивидуального изготовления: протез, изготовленный по заказу пользователя в соответствии с назначением медицинского работника и предназначенный исключительно для личного использования конкретным пользователем.
3.1.3. Пользователь: человек, использующий (надевающий) протезное устройство.
3.1.4. Заказ на протез (бланк заказа): документ, разработанный в соответствии с назначением медицинского работника и содержащий сведения об анатомо-функциональных особенностях пользователя, размерах протеза, применяемых материалах, узлах, а также схеме построения.
3.1.5. Схема построения протеза верхней конечности: определенное взаимное расположение узлов протеза верхней конечности относительно опорно-двигательного аппарата пользователя.
3.1.6. Подгонка протеза верхней конечности: совокупность технологических операций, выполняемых в целях устранения недостатков сборки протеза верхней конечности, обнаруженных при его примерке и пробной носке.
3.1.7. Регулировка протеза верхней конечности: изменение положения в пространстве узлов и элементов протеза верхней конечности относительно друг друга и (или) опорно-двигательного аппарата пользователя для устранения выявленных недостатков в схеме построения.
3.2. В настоящем стандарте применены следующие сокращения:
ТУ - технические условия;
палец - искусственный палец;
кисть - искусственная кисть;
узел - узел протеза.
4. Классификация
4.1. Протезы подразделяют в зависимости от уровня ампутации и/или врожденного недоразвития на следующие виды:
- протезы пальцев и кисти;
- протезы предплечья;
- протезы плеча;
- протезы после вычленения плеча.
4.2. Протезы по способу управления подразделяют на:
- косметические;
- функционально-косметические;
- активные:
а) механические;
б) с внешним источником энергии.
5. Общие требования
5.1. Протез должен соответствовать требованиям настоящего стандарта и нормативно-технической документации, утвержденной в установленном порядке.
5.2. Протез должен соответствовать данным бланка заказа по узлам, материалам, размерам и схеме построения протеза верхней конечности.
5.3. Узлы, входящие в состав механических протезов, должны соответствовать требованиям ГОСТ Р 52114 и ГОСТ Р ИСО 22523 (разделы 7 и 8, а также пункты 12.1.2 - 12.1.4, при применении узлов различных изготовителей) и требованиям настоящего стандарта.
Номенклатура узлов должна быть указана в ТУ на протез конкретного вида.
6. Требования надежности
6.1. Срок службы протезов должен соответствовать сроку пользования протезно-ортопедическими изделиями, установленному в [1], а их составляющих узлов (локтевые узлы, кисти и др.) - сроку службы, установленному ГОСТ Р 52114.
6.2. Протезы должны быть ремонтопригодными в течение срока службы. Число и номенклатура запасных деталей и/или узлов должны быть указаны в ТУ на протез конкретного вида.
6.3. Узлы, входящие в состав протеза, срок службы которых менее срока службы протеза в целом, следует заменять на запасные из комплекта поставки. Порядок замены должен быть установлен в ТУ на протез конкретного вида.
6.4. Указания по эксплуатации (применению по назначению) и, при необходимости, по техническому обслуживанию, предназначенные для пользователя, должны быть изложены в инструкции по применению (памятке по обращению с изделием) в соответствии с ГОСТ 2.601, п. 5.2.6.
6.5. Монтаж, подготовку, регулировку, а также техническое обслуживание, предусмотренные нормативно техническими документами, а также ремонт протеза должен осуществлять изготовитель протеза.
7. Требования стойкости к внешним воздействиям и живучести
7.1. Климатическое исполнение протезов - У1.1 по ГОСТ 15150.
7.2. Протезы должны соответствовать требованиям настоящего стандарта при нормальной эксплуатации протезов при воздействии внешней среды и влажности, номинальные (рабочие) значения которых приведены в таблице 1.
Таблица 1
Климатическое исполнение Номинальное значение температуры воздуха, °C Номинальное/верхнее значение относительной влажности при 25 °C, %
верхнее нижнее
