Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 сентября 2014 г. N 1008-ст

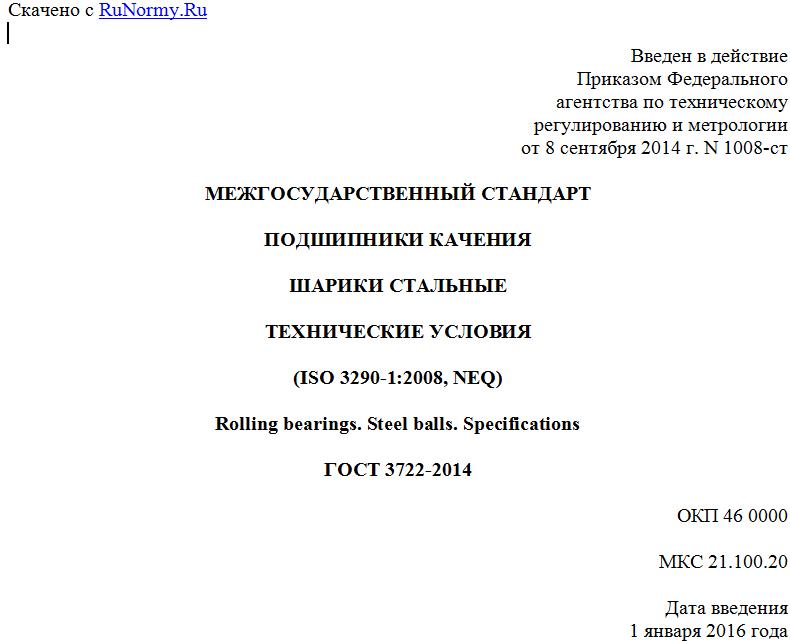

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДШИПНИКИ КАЧЕНИЯ
ШАРИКИ СТАЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
(ISO 3290-1:2008, NEQ)
Rolling bearings. Steel balls. Specifications
ГОСТ 3722-2014
ОКП 46 0000
МКС 21.100.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Инжиниринговый центр ЕПК" (ООО "ИЦ ЕПК") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 307 "Подшипники качения"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 29 августа 2014 г. N 69-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 08 сентября 2014 г. N 1008-ст межгосударственный стандарт ГОСТ 3722-2014 введен в действие в качестве национального стандарта Российской Федерации с 01 января 2016 года.
5 Настоящий стандарт соответствует международному стандарту ISO 3290-1:2008 Rolling bearings - Balls - Part 1: Steel balls (Подшипники качения. Шарики. Часть 1. Стальные шарики).
Степень соответствия - неэквивалентная (NEQ)
6 ВЗАМЕН ГОСТ 3722-81
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на стальные шарики (далее - шарики), применяемые в подшипниках качения и в виде отдельных деталей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.014-78 Временная противокоррозионная защита изделий. Общие требования
ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 801-78 Сталь подшипниковая. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
ГОСТ 4727-83 Проволока подшипниковая. Технические условия
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9142-90 Ящики из гофрированного картона. Общие технические условия
ГОСТ 9569-2006 Бумага парафинированная. Технические условия
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 16148-79 Ящики деревянные для подшипников качения. Технические условия
ГОСТ 16272-79 Пленка поливинилхлоридная пластифицированная техническая. Технические условия
ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу)
ГОСТ 24634-81 Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия
ГОСТ 24955-81 Подшипники качения. Термины и определения
ГОСТ 25256-2013 Подшипники качения. Допуски. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 24955 и ГОСТ 25256, а также следующие термины с соответствующими определениями:
3.1 номинальный диаметр шарика (nominal ball diameter): Значение диаметра, применяемое для общей идентификации размера шарика.
3.2 единичный диаметр шарика (single ball diameter): Расстояние между двумя параллельными плоскостями, касательными к действительной поверхности шарика.
3.3 средний диаметр шарика (mean ball diameter): Среднеарифметическое значение наибольшего и наименьшего единичных диаметров шарика.
3.4 непостоянство диаметра шарика (variation of ball diameter): Разность между наибольшим и наименьшим единичными диаметрами шарика.
3.5 отклонение поверхности шарика от сферы (deviation from spherical ball surface): Различные виды отклонений поверхности шарика от идеальной сферы, равномерно или неравномерно распределенные и повторяющиеся вокруг поверхности шарика.
Примечание - Отклонениями, для которых можно назначать предельные значения, являются:
- сферичность;
- волнистость;
- шероховатость поверхности;
- поверхностный дефект.
3.5.1 сферичность (deviation from spherical form): Радиальное расстояние между наименьшей описанной сферой и наибольшей вписанной сферой, центры которых совпадают с центром сферы наименьших квадратов <*>.
--------------------------------
<*> Сфера наименьших квадратов - идеальная сфера, среднеквадратическое отклонение точек действительной поверхности шарика от которой минимально.
3.5.2 волнистость (waviness): Неровности поверхности со случайными или периодическими отклонениями.
Примечания
1 По умолчанию волнистость характеризуется амплитудой скорости.
2 На практике составляющие волнистости действительной поверхности выделяют посредством частотного анализатора (набора фильтров).
3.5.3 шероховатость поверхности (surface roughness): Неровности поверхности с относительно малыми промежуточными расстояниями, которые обычно включают неровности, полученные в результате используемого метода обработки и/или других влияющих факторов.
Примечание - Эти неровности рассматриваются в обусловленных пределах, например, в пределах базовой длины.
3.5.4 поверхностный дефект (surface defect): След, неровность или группа следов и неровностей действительной поверхности, случайно нанесенных в процессе производства, хранения, обработки или использования поверхности.
Примечание - Эти виды следов и неровностей значительно отличаются от того, что представляет собой шероховатость поверхности. Их не принимают во внимание в процессе измерения шероховатости поверхности.
3.6 партия шариков (ball lot): Определенная совокупность шариков одного номинального диаметра, степени точности и материала, изготовленных в предположительно одинаковых условиях и предъявленных к приемке одновременно.
3.7 средний диаметр шариков в партии (mean diameter of ball lot): Среднеарифметическое значение средних наибольшего и наименьшего диаметров шариков в партии.
3.8 разноразмерность диаметра шариков в партии (variation of ball lot diameter): Разность между средними диаметрами наибольшего и наименьшего шариков в партии.
3.9 отклонение среднего диаметра шариков в партии: Алгебраическая разность между средним диаметром шариков в партии и номинальным диаметром шарика.
3.10 степень точности шарика (ball grade): Определенная комбинация допусков размера, формы, шероховатости поверхности и точности сортировки шариков.
Примечание - Обозначение степени точности с указанием знака "G" следует применять при новом проектировании подшипников, разработке новой и при пересмотре действующей технической документации.
3.11 группа шарика (ball gauge): Значение отклонения от номинального диаметра шарика, выбранное из установленного дискретного ряда значений отклонений.
