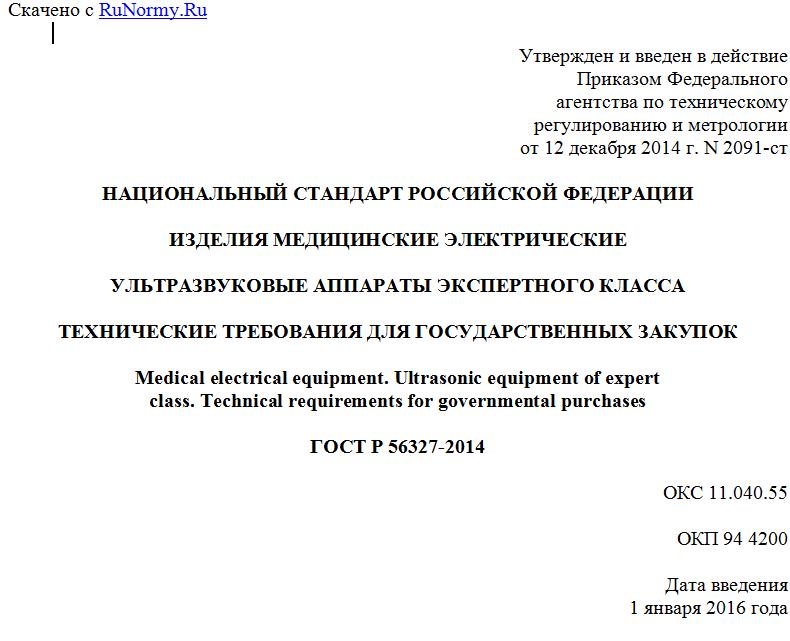

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2014 г. N 2091-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ МЕДИЦИНСКИЕ ЭЛЕКТРИЧЕСКИЕ
УЛЬТРАЗВУКОВЫЕ АППАРАТЫ ЭКСПЕРТНОГО КЛАССА
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ ДЛЯ ГОСУДАРСТВЕННЫХ ЗАКУПОК
Medical electrical equipment. Ultrasonic equipment of expert
class. Technical requirements for governmental purchases
ГОСТ Р 56327-2014
ОКС 11.040.55
ОКП 94 4200
Дата введения
1 января 2016 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Медтехстандарт" (ООО "Медтехстандарт").
2. Внесен Техническим комитетом по стандартизации ТК 011 "Медицинские приборы, аппараты и оборудование".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 2091-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт устанавливает основные требования, которые должны содержаться в технических заданиях для государственных закупок ультразвуковых аппаратов экспертного класса.
При проведении закупок в технические задания в ряде случаев включаются технические требования, не соответствующие назначению закупаемого оборудования: либо излишне конкретизированные и избыточные, либо косвенно относящиеся к его потребительским свойствам.
Международных аналогов настоящему стандарту не существует. Настоящий стандарт отражает специфику отечественных форм государственных закупок медицинского оборудования и может быть только национальным стандартом.
1. Область применения
Настоящий стандарт устанавливает общие требования к подготовке технических заданий (ТЗ) и их оформлению при проведении государственных закупок медицинского оборудования (МО): ультразвуковых аппаратов экспертного класса (УЗ).
Настоящий стандарт является частным стандартом по отношению к ГОСТ Р 55719.
Настоящий стандарт распространяется на государственные и муниципальные закупки МО. Настоящий стандарт не распространяется на негосударственные закупки МО.
Стандарт не распространяется на изделия медицинские ультразвуковые диагностические специализированные.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ IEC 61157-2013 Государственная система обеспечения единства измерений. Изделия медицинские электрические. Приборы ультразвуковые диагностические. Требования к представлению параметров акустического выхода в технической документации
ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия
ГОСТ Р 55719-2013 Изделия медицинские электрические. Требования к содержанию и оформлению технических заданий для конкурсной документации при проведении государственных закупок высокотехнологического медицинского оборудования
ГОСТ Р 56331-2014 Изделия медицинские электрические. Изделия медицинские ультразвуковые диагностические. Технические требования для государственных закупок
ГОСТ Р МЭК 60601-1-2010 Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик
ГОСТ Р МЭК 60601-1-2-2014 Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания
ГОСТ Р МЭК 60601-1-6-2014 Изделия медицинские электрические. Часть 1-6. Общие требования безопасности с учетом основных функциональных характеристик. Дополнительный стандарт. Эксплуатационная пригодность
ГОСТ Р МЭК 60601-2-37-2009 Изделия медицинские электрические. Часть 2-37. Частные требования к безопасности и основным характеристикам ультразвуковой медицинской диагностической и контрольной аппаратуры
ГОСТ Р МЭК 62359-2011 Оборудование медицинское. Общие требования к методикам определения механического и тепловых индексов безопасности полей медицинских приборов ультразвуковой диагностики
ГОСТ Р МЭК/ТО 60788-2009 Изделия медицинские электрические. Словарь
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. B-режим: выполнение сканирования в плоскости путем электронного управления положением ультразвукового луча.
Примечание. На экране монитора формируется в реальном масштабе времени двумерное B-изображение, на котором представлено распределение амплитуды эхосигнала в плоскости сканирования. Амплитуда эхосигнала отображается яркостью свечения.
3.2. M-режим: формирование зависимости изменения эхосигналов от движущихся структур во времени для фиксированного положения ультразвукового луча.
Примечание. При этом на экране монитора, как и в B-режиме, представлено в виде полутонового изображения распределение амплитуды эхосигнала, но только в одном направлении зондирования. Причем результат каждого зондирования отображается на экране монитора в виде вертикальной линии яркостных точек. Каждая яркостная точка соответствует определенной глубине зондирования, а яркость свечения точки пропорциональна величине амплитуды эхосигнала. Линия полутоновых точек движется с постоянной скоростью порядка нескольких сантиметров в секунду, обновляя изображение, сформированное на предыдущем цикле развертки.
3.3. Акустический зум (увеличение изображения в режиме реального времени): процесс формирования увеличенного участка ультразвукового изображения за счет изменения параметров сканирования.
Примечание. При этом область увеличения на исходном изображении зоны интереса (Region Of Interest - ROI) задается оператором. Этот режим также получил название зума в режиме записи (Write Zoom). Акустический зум реализуется только непосредственно в режиме записи ультразвуковых данных на основе автоматической подстройки параметров сканирования для зоны интереса.
3.4. Анатомический M-режим: возможность получения графика движения структур сердца при произвольных положениях M-курсора на B-изображении.
Примечание. Формирование M-изображения в данном случае производится непосредственно из кадров B-изображения, накапливаемых с высокой скоростью.
3.5. Аподизация на излучение: снижение уровня излучения от центра апертуры к краям при формировании зондирующего сигнала с целью уменьшения уровня боковых лепестков диаграммы направленности.
Примечание. Боковые лепестки, обусловленные разрывами ультразвукового поля на краях решетки, приводят к снижению контрастного разрешения и появлению артефактов, связанных с отражениями от объектов, находящихся вне зоны основного лепестка диаграммы направленности.
3.6. Аподизация на прием: ослабление усиления от центра к краям с целью в приемной апертуре с целью уменьшения уровня боковых лепестков диаграммы направленности.
3.7. Глубина проникновения (глубина визуализации): максимальная глубина в тканеимитирующем материале тест-объекта, далее которой отраженные от нитевидных мишеней эхосигналы не просматриваются.
Примечание. Глубина проникновения ультразвука зависит от его частоты. Чем частота меньше, тем глубже проникает ультразвук.
3.8. Динамическая апертура: изменение размера апертуры во времени в соответствии с приемом эхосигнала с текущей глубины зондирования.
Примечание. Динамическая апертура обеспечивает постоянную величину поперечного разрешения по всей глубине зондирования.
3.9. Динамическая фокусировка на прием: изменение фокуса во времени в соответствии с приемом эхосигнала с текущей глубины зондирования.
Примечание. Динамическая фокусировка обеспечивает получение максимального поперечного разрешения по всей глубине зондирования.
3.10. Динамическая фильтрация по глубине зондирования: изменение характеристики полосового фильтра с изменением глубины зондирования для обеспечения максимального отношения сигнал-шум.
Примечания.
1. Ультразвук в тканях человека затухает быстрее на высоких и медленнее на низких частотах. Поэтому с увеличением глубины зондирования смещается в область низких частот центральная частота полосового фильтра и уменьшается его полоса пропускания.
2. Затухание ультразвука в мягких тканях считается порядка ~ 0,5 дБ/см-МГц. Чем выше частота ультразвука, тем больше его затухание в тканях.
3.11. Измерительный объем; SV: участок глубины зондирования, в пределах которой эхосигналы от элементов кровотока воспринимаются допплеровской системой одновременно.
3.12. Изделия медицинские ультразвуковые диагностические высокого класса: приборы, предназначенные для углубленных обследований в специализированных областях.
3.13. Изделия медицинские ультразвуковые диагностические среднего класса: приборы, предназначенные для скрининговых профилактических обследований.
3.14. Изделия медицинские ультразвуковые диагностические экспертного класса: приборы, предназначенные для использования в специализированных
