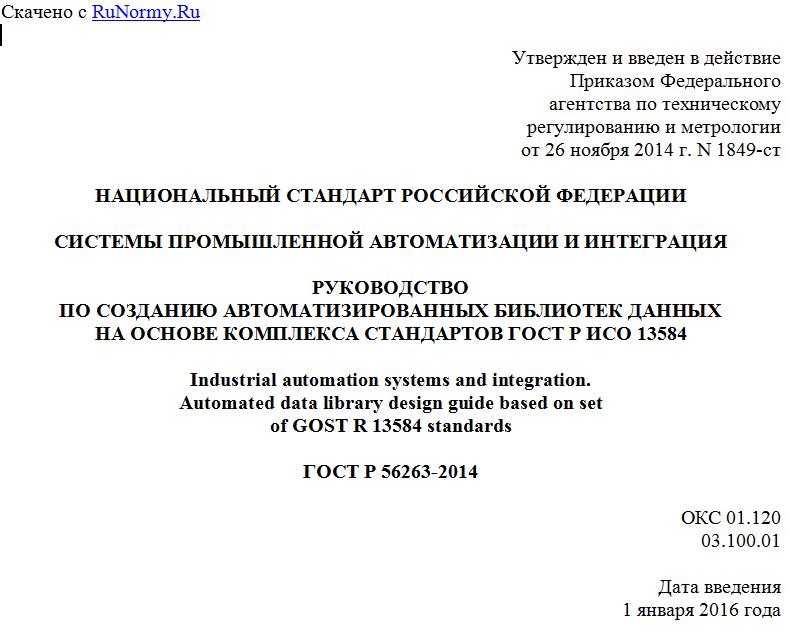

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2014 г. N 1849-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ПРОМЫШЛЕННОЙ АВТОМАТИЗАЦИИ И ИНТЕГРАЦИЯ
РУКОВОДСТВО
ПО СОЗДАНИЮ АВТОМАТИЗИРОВАННЫХ БИБЛИОТЕК ДАННЫХ
НА ОСНОВЕ КОМПЛЕКСА СТАНДАРТОВ ГОСТ Р ИСО 13584
Industrial automation systems and integration.
Automated data library design guide based on set
of GOST R 13584 standards
ГОСТ Р 56263-2014
ОКС 01.120
03.100.01
Дата введения
1 января 2016 года
Предисловие
1. Разработан ООО "НИИ экономики связи и информатики "Интерэкомс" (ООО "НИИ "Интерэкомс").
2. Внесен Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1849-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт устанавливает требования к компьютерному представлению и обмену данными, осуществляемыми библиотечными системами. Настоящий стандарт основан на требованиях комплекса идентичных национальных стандартов ГОСТ Р ИСО 13584, обеспечивающего нейтральный механизм передачи данных из библиотечных систем независимо от того, какое приложение использует эти данные. Сущность этого механизма делает его пригодным не только для обмена данными в виде файлов, но также может быть использована в качестве основы для реализации и совместного использования баз данных, содержащих библиотеки данных.
Каждая часть комплекса содержит положения, относящиеся к одной из тематических групп: концептуальные описания, логические ресурсы, ресурсы реализации, методологию описания и протокол обмена представлениями, описание которых приведено в настоящем стандарте. В настоящем стандарте также приведены обзор и структура комплекса национальных стандартов ГОСТ Р ИСО 13584.
1. Область применения
Настоящий стандарт устанавливает общие принципы построения и структуру библиотечной системы, которая обеспечивает однозначное представление и обмен машинно-интерпретируемой информацией, содержащейся в библиотечных системах. Данные, содержащиеся в библиотеке, представляют собой описания, которые позволяют библиотечной системе генерировать различные представления данных.
Эта структура независима от какой-либо конкретной вычислительной системы, допускает любой вид цифрового представления данных и позволяет создавать согласующиеся с ней реализации для различных приложений и систем. Различные технологии реализации могут использоваться для хранения, доступа, переноса и архивирования данных библиотечных систем.
Настоящий стандарт не устанавливает требований к содержимому библиотеки поставщика данных. Ответственность за содержимое библиотеки поставщика несет поставщик библиотечных данных. Комплекс стандартов ГОСТ Р ИСО 13584 не распространяется на систему управления библиотекой, используемую при реализации структуры, установленной в ГОСТ Р ИСО 13584. Сама система и любой интерфейс между ней и пользователем лежат в сфере ответственности поставщика системы управления библиотекой.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
Комплекс национальных стандартов ГОСТ Р ИСО 13584 Системы промышленной автоматизации и интеграция. Библиотека данных
ГОСТ Р ИСО 10303-1-99 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы
ГОСТ Р ИСО 10303-31 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 31. Методология и основы аттестационного тестирования. Общие положения
ГОСТ Р ИСО 10303-43-2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений
ГОСТ Р ИСО/ТС 22745-13-2009 Системы промышленной автоматизации и их интеграция. Открытые технические словари и их применение к каталогам. Часть 13. Идентификация концепций и терминологии
ГОСТ Р ИСО/ТС 22745-30-2009 Системы промышленной автоматизации и их интеграция. Открытые технические словари и их применение к основным данным. Часть 30. Представление руководства по идентификации.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте используются следующие термины с соответствующими определениями.
3.1.1. Абстрактный элемент: элемент, который определяется своей спецификацией и не может быть материально представлен организацией, разработавшей спецификацию.
3.1.2. Словарь: таблица, состоящая из набора записей, в которой каждой записи соответствует одно единственное значение.
3.1.3. Функциональная модель: библиотечные данные, которые определяют одну категорию представления данных в интегрированной библиотеке.
3.1.4. Функциональный вид: библиотечные данные, которые определяют одну категорию представления данных о конкретной сущности.
3.1.5. Общая модель: библиотечные данные, которые содержат определение и отличительные черты объекта в интегрированной библиотеке.
3.1.6. Метод реализации: способ, используемый в компьютерном обмене данными, описанными с помощью языка EXPRESS.
Примечание. Адаптировано из ГОСТ Р ИСО 10303-1.
3.1.7. Информационная модель: формальная модель ограниченного набора фактов, понятий или инструкций, предназначенная для удовлетворения конкретному требованию.
3.1.8. Интегрированная библиотека: операционная система, состоящая из системы управления библиотекой и библиотеки пользователя.
3.1.9. Библиотечные данные: набор данных, который представляет информацию о наборе элементов.
3.1.10. Поставщик библиотечных данных (поставщик): организация, которая поставляет библиотеку в соответствии с требованиями комплекса стандартов ГОСТ Р ИСО 13584 и несет ответственность за ее содержимое.
3.1.11. Конечный пользователь библиотеки (пользователь): пользователь интегрированной библиотеки.
Примечание. Конечный пользователь библиотеки может:
- просмотреть данные, содержащиеся в библиотеке;
- отобрать необходимые данные;
- запросить данные соответствующего вида из библиотечной системы.
3.1.12. Система управления библиотекой (СУБ): система, позволяющая конечному пользователю библиотеки использовать содержимое интегрированной библиотеки.
Примечание. Эта система программного обеспечения не стандартизирована.
3.1.13. Библиотечный элемент данных: объект, ассоциированный с набором данных, который представляется в библиотеке.
3.1.14. Данные библиотечной системы: данные, которые описывают существующие элементы в библиотечной системе (в том числе абстрактные элементы).
3.1.15. Библиотечная система: структура, разработанная таким образом, чтобы способствовать хранению и поиску данных.
3.1.16. Библиотека: определенный набор данных и, возможно, программ, который может генерировать информацию о множестве элементов данных.
3.1.17. Физический элемент: элемент, который может существовать в нескольких эквивалентных экземплярах и может быть предоставлен поставщиком библиотечных данных, относящихся к этому элементу.
3.1.18. Изделие: объект или вещество, полученное естественным или искусственным путем.
3.1.19. Категория представления: абстрактное понятие, используемое для проведения различий между возможными разнообразными пользовательскими требованиями.
Примечание. В модели, определенной в комплексе стандартов ГОСТ Р ИСО 13584, это различие формально выражается в терминах логического имени вида и в терминах управляющих переменных вида.
3.1.20. Структура ресурса: набор объектов, типов, функций, правил и ссылок языка EXPRESS, которые вместе составляют достоверное описание данных.
3.1.21. Библиотека поставщика: набор данных и, возможно, программ, для которого установлен поставщик и который описывается в формате, установленном в соответствии с комплексом стандартов ГОСТ Р ИСО 13584.
3.1.22. Библиотека пользователя: информация, которую получают в результате интеграции систем управления библиотекой одной или нескольких библиотек поставщиков, а также в результате последующей адаптации, выполненной пользователем.
3.1.23. Управляющая переменная вида: переменная перечислимого типа, которая может быть связана с логическим именем вида и предназначена для дальнейшего точного определения вида, выбранного пользователем.
3.1.24. Логическое имя вида: идентификатор категории представления, соответствующий виду, который может быть выбран пользователем.
4. Общие положения
4.1. Компоненты библиотечной системы
Компоненты, формирующие библиотечную систему, могут быть разделены на несколько функциональных областей, изображенных на рисунке 1.
