"ГОСТ Р 56233-2014. Национальный стандарт Российской Федерации. Контроль состояния и диагностика машин. Мониторинг состояния оборудования опасных производств. Вибрация стационарных поршневых компрессоров"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

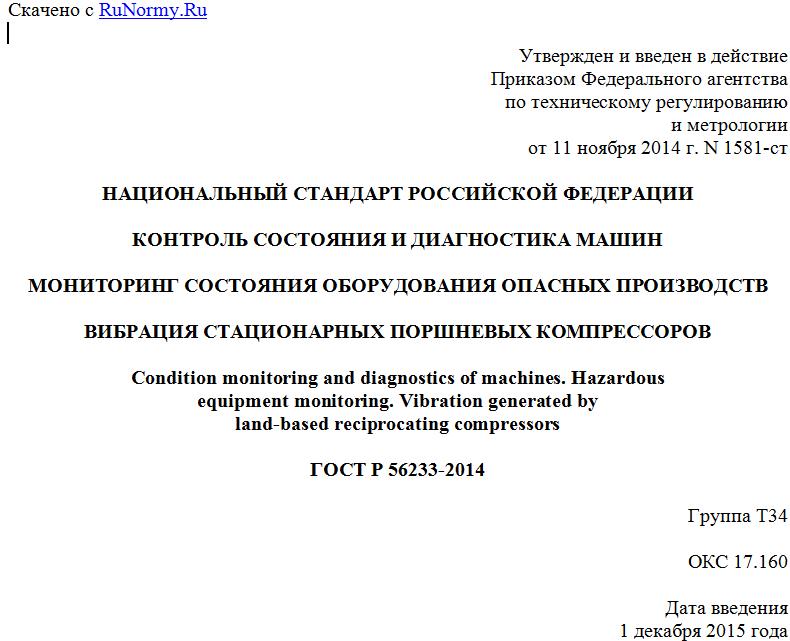

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 ноября 2014 г. N 1581-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОНТРОЛЬ СОСТОЯНИЯ И ДИАГНОСТИКА МАШИН

МОНИТОРИНГ СОСТОЯНИЯ ОБОРУДОВАНИЯ ОПАСНЫХ ПРОИЗВОДСТВ

ВИБРАЦИЯ СТАЦИОНАРНЫХ ПОРШНЕВЫХ КОМПРЕССОРОВ

Condition monitoring and diagnostics of machines. Hazardous
equipment monitoring. Vibration generated by
land-based reciprocating compressors

ГОСТ Р 56233-2014

Группа Т34

ОКС 17.160

Дата введения
1 декабря 2015 года

Предисловие

1 РАЗРАБОТАН Научно-производственным центром "Динамика" (НПЦ "Динамика"), Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2014 г. N 1581-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1. Область применения

Настоящий стандарт распространяется на стационарные поршневые компрессоры групп Т2 - Т6 по классификации [1], работающие с взрывоопасными газами, а также на стационарные поршневые компрессоры, работающие с вредными газами классов опасности 1 и 2 по ГОСТ 12.1.007, и устанавливает руководство по оценке их вибрационного состояния при эксплуатации и во время приемочных испытаний после монтажа и ремонта.
Настоящий стандарт не распространяется на холодильные и кислородные компрессоры, на компрессоры, работающие с радиоактивными газами и газами ацетиленового ряда, а также на газомоторные компрессоры.
Требования настоящего стандарта могут быть применены совместно с рекомендациями по оценке вибрационного состояния стационарных поршневых компрессоров общего назначения (см., например, [2], [3]), включая оценку по критерию изменения значения контролируемого параметра вибрации.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ ISO 2954-2014 Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений
ГОСТ ИСО 5348-2002 Вибрация и удар. Механическое крепление акселерометров
ГОСТ 28567-90 Компрессоры. Термины и определения
ГОСТ Р ИСО 2041-2012 Вибрация, удар и контроль технического состояния. Термины и определения
ГОСТ Р ИСО 13372-2013 Контроль состояния и диагностика машин. Термины и определения
ГОСТ Р 53564-2009 Контроль состояния и диагностика машин. Системы мониторинга состояния оборудования на предприятиях. Общие технические требования.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ 28567, ГОСТ Р ИСО 2041, ГОСТ Р ИСО 13372 и ГОСТ Р 53564.

4. Измерения вибрации

4.1 Измеряемые величины
4.1.1 Общие положения
В соответствии с рекомендациями настоящего стандарта оценку вибрационного состояния оборудования осуществляют на основе совместных измерений перемещения, скорости и ускорения на корпусах узлов, механизмов компрессора или корпусе компрессора в направлении максимума вектора вибрации. Контролируемыми параметрами являются:
- среднеквадратичное значение ускорения ar.m.s., м/с2, в диапазоне частот от 2 до 3000 Гц;
- среднеквадратичное значение скорости vr.m.s., мм/с, в диапазоне частот от 2 до 1000 Гц;
- среднеквадратичное значение перемещения dr.m.s., мкм, в диапазоне частот от 2 до 200 Гц;
- квантиль уровня 0,97 ускорения a0,97, м/с2, в диапазоне частот от 2 до 10000 Гц.
- квантиль уровня 0,97 перемещения d0,97, мкм, в диапазоне частот от 2 до 200 Гц.
Примечание - О применении квантили распределения уровня 0,97 (далее - 0,97-квантили) значений сигнала ускорения или перемещения в качестве контролируемого параметра вибрации - см. приложение А.

Среднеквадратичные значения ускорения, скорости или перемещения, а также квантили перемещения и ускорения измеряют на интервале времени, не меньшем четырех периодов вращения вала. Величину a0,97, кроме того, измеряют во временном интервале между заданными фазами цикла работы компрессора (см. 4.1.2). В этом случае в ее обозначении в подстрочном индексе вместо "0,97" указывают соответствующий интервал цикла.
Перечень контролируемых параметров вибрации приведен в таблице 1.

Таблица 1

Контролируемые параметры вибрации

Обозначение Наименование величины Единица измерения
ar.m.s. Среднеквадратичное значение ускорения м/с2
a0,97 0,97-квантиль ускорения м/с2
vr.m.s. Среднеквадратичное значение скорости мм/с
dr.m.s. Среднеквадратичное значение перемещения мкм
d0,97 0,97-квантиль перемещения мкм
atd1 0,97-квантиль ускорения после верхней мертвой точки м/с2
atd2 0,97-квантиль ускорения до верхней мертвой точки м/с2
abd1 0,97-квантиль ускорения до нижней мертвой точки м/с2
abd2 0,97-квантиль ускорения после нижней мертвой точки м/с2
asv1 0,97-квантиль ускорения в момент открытия первого (ближнего к крышке) всасывающего клапана м/с2
asv2 0,97-квантиль ускорения в момент открытия второго (ближнего к крейцкопфу) всасывающего клапана м/с2
apv1 0,97-квантиль ускорения в момент открытия первого (ближнего к крышке) нагнетательного клапана м/с2
apv2 0,97-квантиль ускорения в момент открытия второго (ближнего к крейцкопфу) нагнетательного клапана м/с2

Измерения ускорения в диапазоне от 2 до 3000 Гц используют для оценки вибрационного состояния. В целях углубленного исследования для выявления причин неисправностей (диагностирования) рекомендуется проводить измерения ускорения в диапазоне частот до 10000 Гц и выше.
Если особенности конструкции оборудования таковы, что производимая им вибрация сосредоточена в более узком диапазоне частот, допускается проводить измерения широкополосной вибрации в суженном диапазоне частот, например, для ускорения - от 10 до 3000 Гц, для скорости - от 10 до 1000 Гц, для перемещения - от 10 до 200 Гц. В этом случае обозначение измеряемой величины дополняют диапазоном частот измерений.
Пример - ar.m.s. (от 10 до 3000 Гц).

4.1.2 Измерения во временном окне
Величины atd1, atd2, abd1, abd2, asv1, asv2, apv1 и apv2 измеряют на временном интервале, начало и конец которого соответствуют определенным фазам цикла работы компрессора (углам поворота вала). Полный цикл соответствует одному обороту вала, во время которого фаза  изменяется от 0° до 360°, при этом угол 0° (или, что то же самое, 360°) соответствует нахождению поршня в верхней мертвой точке.
Фазы цикла и временные интервалы измерения параметров вибрации определяют из расчета газодинамики компрессора и циклограммы работы поршневого компрессора на основе анализа зависимости диаграммы движения (поднятия и опускания) запирающих органов клапанов (например, пластин) от угла поворота вала.
Временные окна измерения 0,97-квантилей ускорения определяют следующим образом:
- начиная за 15° до момента открытия и заканчивая 15° после момента открытия всасывающих (впускных) и нагнетательных (выпускных) клапанов - для измерений asv1, asv2, apv1 и apv2;
- начиная за 10° до верхней (нижней) мертвой точки и заканчивая верхней (нижней) мертвой точкой - для измерений atd2 и abd1;
- начиная с верхней (нижней) мертвой точки и заканчивая через 10° после верхней (нижней) мертвой точки - для измерений atd1 и abd2.
На рисунке 1 показана циклограмма работы поршневого компрессора в виде зависимости высоты поднятия x запирающих органов (пластин) клапанов от фазы  цикла с указанием временных интервалов измерения параметров atd1, atd2, abd1, abd2, asv1, asv2, apv1 и apv2.



1 - сжатие; 2 - впуск; ВМТ - верхняя мертвая точка;
Для просмотра документа целиком скачайте его >>>
