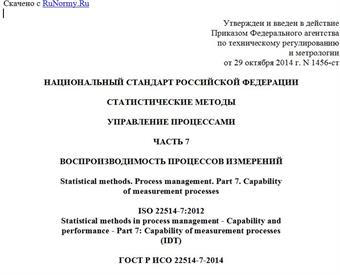

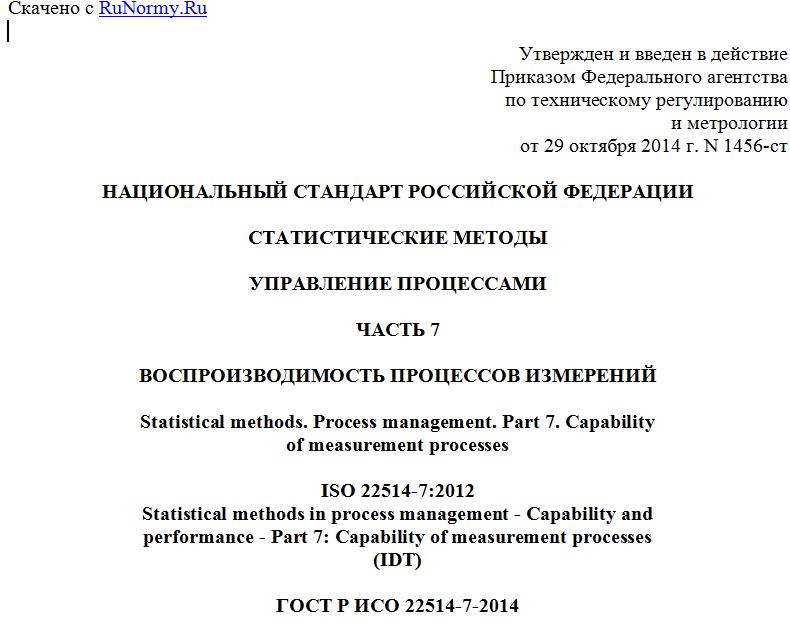

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 октября 2014 г. N 1456-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СТАТИСТИЧЕСКИЕ МЕТОДЫ
УПРАВЛЕНИЕ ПРОЦЕССАМИ
ЧАСТЬ 7
ВОСПРОИЗВОДИМОСТЬ ПРОЦЕССОВ ИЗМЕРЕНИЙ
Statistical methods. Process management. Part 7. Capability
of measurement processes
ISO 22514-7:2012
Statistical methods in process management - Capability and
performance - Part 7: Capability of measurement processes
(IDT)
ГОСТ Р ИСО 22514-7-2014
ОКС 03.120.30
Дата введения
1 декабря 2015 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 125 "Применение статистических методов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2014 г. N 1456-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 22514-7:2012 "Статистические методы в управлении процессами. Воспроизводимость и пригодность. Часть 7. Воспроизводимость процессов измерений" (ISO 22514-7:2012 "Statistical methods in process management - Capability and performance - Part 7: Capability of measurement processes", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительных приложениях ДА и ДБ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Целью процесса измерений является определение значения измеряемой характеристики продукции или процесса. Индексы воспроизводимости процесса измерений определяют на основе статистических свойств результатов измерений для стабильных процессов в состоянии статистической управляемости. Для процессов, стабильность которых не подтверждена, определяют индексы пригодности.
Вычисление индексов воспроизводимости и пригодности выполняют на основе результатов измерений. Неопределенность результатов измерений, используемых для расчета индексов воспроизводимости и пригодности, должна быть оценена до расчета индексов. Фактическая неопределенность результатов измерений должна быть достаточно небольшой.
Если процесс измерений используют для оценки соответствия характеристики установленным требованиям, неопределенность процесса измерений следует сопоставлять с установленными к ней требованиями. Если процесс измерений используют для управления процессом, неопределенность следует сопоставлять с изменчивостью процесса. В обоих случаях должны быть установлены границы приемлемости процесса.
Неопределенность процесса измерений оказывает существенное влияние на качество результатов измерений. Неопределенность определяют на основе статистических свойств повторных измерений или знаний о процессе измерений.
Методы, установленные в настоящем стандарте, используют неопределенность выполнения измерений. (Для получения дополнительной информации о неопределенности выполнения измерений см. ИСО 17450-2 <1>.) Поэтому они полезны только в том случае, когда известно, что неопределенность метода и установленная в требованиях неопределенность невелики по сравнению с неопределенностью выполнения измерений. Настоящий стандарт устанавливает методы определения и вычисления индексов воспроизводимости для процессов измерений на основе оценок неопределенности. В основе методов, использованных в настоящем стандарте, является подход ИСО/МЭК 98-3, Руководство по выражению неопределенности измерения <2>.
--------------------------------
<1> ISO 17450-2:2012 Геометрические характеристики изделий (GPS). Общие понятия. Часть 2. Основные принципы, технические требования, операторы, неопределенности и неоднозначности.
<2> Руководство ИСО/МЭК 98-3:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерений (GUM:1995).
1. Область применения
В настоящем стандарте установлена процедура валидации измерительной системы и процесса измерений на соответствие установленной метрологической задачи с рекомендованным критерием приемки. Критерий приемки определен в виде индекса воспроизводимости (CMS) или отношения воспроизводимости (QMS).
Примечание 1 - Настоящий стандарт соответствует Руководству ИСО/МЭК 98-3 "Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения (GUM:1995)" и устанавливает основные, упрощенные процедуры определения и объединения компонентов неопределенности для оценки индексов воспроизводимости фактического процесса измерений.
Примечание 2 - Настоящий стандарт в первую очередь разработан для простых одномерных процессов измерений, для которых известно, что неопределенность установленных требований невелика по сравнению с неопределенностью измеряемой характеристики. Стандарт также может быть использован в похожих ситуациях оценки воспроизводимости или пригодности процесса измерений, но его не следует применять в процессах сложных геометрических измерений, таких как измерение текстуры, формы поверхности, ориентации и положения объекта, для которых требуется несколько точек измерений или одновременные измерения в нескольких направлениях.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 3534-1 Статистика. Словарь и условные обозначения. Часть 1. Общие статистические термины и термины, используемые в вероятностных задачах (ISO 3534-1 Statistics - Vocabulary and symbols - Part 1: General statistical terms and terms used in probability)
ИСО 3534-2 Статистика. Словарь и условные обозначения. Часть 2. Прикладная статистика (ISO 3534-2 Statistics - Vocabulary and symbols - Part 2: Applied statistics)
ИСО 5725-1 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Общие принципы и определения (ISO 5725-1, Accuracy (trueness and precision) of measurement methods and results - Part 1: General principles and definitions)
ИСО 5725-2 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод для определения воспроизводимости и повторяемости стандартного метода измерения (ISO 5725-2, Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability and reproducibility of a standard measurement method)
ИСО 5725-3 Точность (правильность и прецизионность) методов и результатов измерений. Часть 3. Промежуточные показатели прецизионности стандартного метода измерений (ISO 5725-3, Accuracy (trueness and precision) of measurement methods and result - Part 3: Intermediate measures of the precision of a standard measurement method)
ИСО 5725-4 Точность (правильность и прецизионность) методов и результатов измерений. Часть 4. Основные методы определения правильности стандартного метода измерений (ISO 5725-4 Accuracy (trueness and precision) of measurement methods and results - Part 4: Basic methods for the determination of the trueness of a standard measurement method)
ИСО 5725-5 Точность (правильность и прецизионность) методов и результатов измерений. Часть 5. Альтернативные методы определения прецизионности стандартного метода измерений (ISO 5725-5, Accuracy (trueness and precision) of measurement methods and results - Part 5: Alternative methods for the determination of the precision of a standard measurement method)
ИСО 5725-6 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике (ISO 5725-6, Accuracy (trueness and precision) of measurement methods and results - Part 6: Use in practice of accuracy values)
ИСО 7870-1 Контрольные карты. Часть 1. Общие руководящие принципы (ISO 7870-1, Control charts - Part 1: General guidelines)
Руководство ИСО/МЭК 98-3:2008 Неопределенность измерений. Часть 3. Руководство по выражению неопределенности измерений (GUM:1995) (ISO/IEC Guide 98-3:2008, Uncertainty of measurement - Part 3: Guide to the expression of uncertainty in measurement (GUM:1995)).
3. Термины и определения
В настоящем стандарте применены термины по ИСО 3534-1, ИСО 3534-2 <1>, ИСО 5725 (все части), а также следующие термины с соответствующими определениями.
--------------------------------
<1> См. также ГОСТ Р 50779.10, ГОСТ Р 50779.11.
3.1 максимальная допустимая погрешность измерений (максимальная допустимая погрешность, предел погрешности), MPE (maximum permissible measurement error, maximum permissible error, limit of error, MPE): Максимальное значение погрешности измерения (без учета знака), разрешенное спецификацией или нормативными документами для данного средства измерений (метода измерений).
Примечание 1 - Обычно термин "максимальные допустимые погрешности" или "пределы погрешности" используют в тех случаях, когда имеется два экстремальных значения.
Примечание 2 - Термин "допуск" не следует использовать вместо термина "максимально допустимая погрешность".
[Руководство ИСО/МЭК 99:2007, 4.26]
3.2 измеряемая величина (measurand): Величина, подлежащая измерению.
Примечание 1 - Для детального описания измеряемой величины необходимо знать особенности величины, соответствующее физическое, химическое или иное явление тела или вещества, которым присуща эта величина, включая их существенные составляющие, в том числе и химические объекты.
Примечание 2 - Во втором выпуске VIM, а также в МЭК 60050-300:2001 измеряемая величина определена как "величина, являющаяся объектом измерения".
Примечание 3 - Процесс измерений, включая измерительную систему и условия, при которых выполняют измерения, может изменить явление, тело или вещество таким образом, что измеряемая величина будет отличаться от исходной величины (до выполнения измерений). В этом случае необходимо вводить соответствующую поправку.
Пример 1 - Разность потенциалов между клеммами батареи может уменьшиться при использовании для измерений вольтметра с существенной
